Конденсаторы оксидно-электролитические алюминиевые K50-17

Конденсаторы оксидно-электролитические алюминиевые K50-17
ТУ 6270-006-07628635-2001 приёмка “1”
Предназначены для работы в рeжиме заряд-разряд в качестве накопителей энергии. Изготовляются в климатическом исполнении «В» и исполнении для умеренного и холодного климата.
Вариант 1
Номинальное напряжение 300-500 В
Номинальная емкость 150-1500 мкФ
Интервал рабочих температур -10°C...+55°C
Срок сохраняемости 10 лет
Ток утечки 1 - 3 мА
Тангенс угла потерь 15%; 20%
Полное сопротивление на частоте 20 кГц 0,15 - 0,5 Ом
Минимальная наработка 100000 импульсов
Частота циклов заряд-разряд max 1/10 Гц
Величина разрядного сопротивления, не менее 0,45 Ом
Номинальное напряжение, В Номинальная емкость, мкФ Допустимые отклонения емкости (20°C, f=50 Гц), % Размеры, мм Macca, г

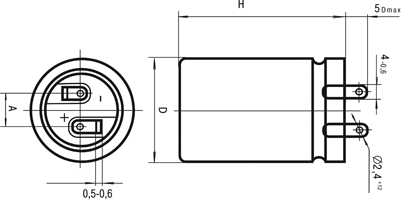

H D A
300 400 +50 -30, +50 -20, +50 -10 60±2 28±0,5 10±0,5 70
800 60±2 40±0,5 15±0,5 140
1500 118±2 40±0,5 15±0,5 270
1000 +50 -20 118±2 40±0,5 15±0,5 270
350 250 +30 -20 56±0,5 30±0,5 13±0,5 70
620 60±2 40±0,5 15±0,5 150
800 +30 -20, +30 -10 ±30 73±2 40±0,5 15±0,5 180
1500 123±2 40±0,5 15±0,5 300
400 200 +50 -30, +50 -10 48±2 28±0,5 10±0,5 60
500 105±2 28±0,5 10±0,5 120
1000 118±2 40±0,5 15±0,5 270
500 200 85±2 28±0,5 10±0,5 90
Вариант 2
Номинальное напряжение 400 В
Номинальная емкость 150-820 мкФ
Интервал рабочих температур -10°C...+55°C
Срок сохраняемости 10 лет
Ток утечки 1-2 мА
Тангенс угла потерь 15%
Полное сопротивление на частоте 20 кГц 0,5 Ом
Минимальная наработка 10000 импульсов
Частота циклов заряд-разряд max 1/30 Гц
Величина разрядного сопротивления, не менее 0,45 Ом
Номинальное напряжение, В Номинальная емкость, мкФ Допустимые отклонения емкости (20°C, f=50 Гц), % Размеры, мм Macca, г.

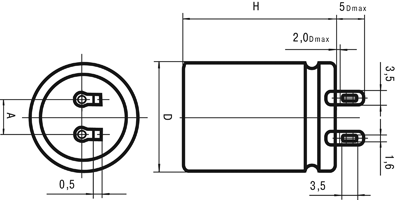

H D A
400 150 +30
-10		 38±1,25 21±1,05 7,5±0,45 30
270 46±1,25 24±1,05 40
560 53±1,5 32±0,8 12,5±0,55 80
820 78 ±1,5 32±0,8 120
