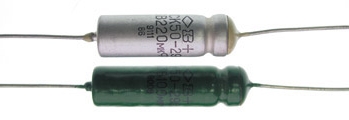

Конденсаторы алюминиевые аксиального типа К50-29

Конденсаторы алюминиевые аксиального типа К50-29
ОЖО.464.181 ТУ приёмка “1”
ОЖО.464.156 ТУ приёмка “5”
Минимальный срок сохраняемости 10 лет.
Изменение емкости в течении срока сохраняемости не более 30%.
Диапазон рабочих температур -60 ... +85 °С
Отклонение от номинала +50 ... -20%
Тангенс угла потерь:
До 63 В 20%
До 100 В 15%
До 450 В 10%

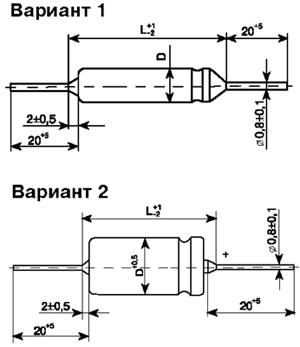

С, мкф Uном,В вариант 1
D, mm L, mm
1 160 6 22
2,2 100
2,2 160 27
4,7 63 22
4,7 100 27
4,7 160 8,5
10 25 6 22
10 63 27
10 100 32
10 160 8,5
22 16 6 22
22 25 27
22 63 32
22 100 8,5
47 6,3 6 22
47 16 27
47 25 32
47 63 8,5 27
47 100 42
100 6,3 6 27
100 16 32
100 25 8,5 27
100 63 37
220 6,3 6 32
220 16 8,5
220 25 37
470 6,3 32
470 16 42
1000 6,3
C, мкф Uном,В вариант 2
D, mm L, mm
2,2 350 12 29
2,2 450
4,7 300 34
4,7 350 34
4,7 450 39
10 300 34
10 350 49
10 450 17 35
22 160 12 34
22 300 49
22 350 17 45
22 450 55
47 160 12 49
47 300 17 55
100 100 12 44
220 63 39
470 25 44
470 63 17 45
1000 16 12 49
1000 25 17 48
1000 63 60
2200 6,3 12 49
2200 16 17 45
2200 25 55
2200 63 60
4700 6,3 45
