Конденсаторы оксидно-электролитические алюминиевые K52-1Б / K52-1БМ

Конденсаторы оксидно-электролитические алюминиевые K52-1Б / K52-1БМ
ОЖО.464.039 ТУ приёмка “5”;
ОЖО.464.200 ТУ приёмка “9”
Предназначены для работы в цепях постоянного и пульсирующего тока. Изготавливается во всеклиматическом исполнении (B) и исполнении для умеренного и холодного климата (УХЛ)

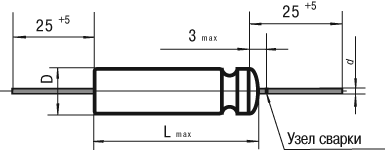

D x L, mm d, mm
3 x 11; 4 x 14,5; 4,6 x 17,5; 6 x 20 0,6
7,5 x 22,5 0,8
Номинальное напряжение 6,3 - 100 В
Номинальная емкость 3,3 - 680 мкФ
Допустимые отклонения емкости (20°C,f=50Гц) ±10 %; ±20%; ±30%
Интервал рабочих температур -60 °C...+85 °C
Срок сохраняемости 20 лет
Ток утечки: (0,002 CUном+ 1) мкА
Тангенс угла потерь 3 - 30%
Полное сопротивление на частоте 10 кГц 1…25 Ом
Минимальная наработка: при Uном и t= от -40°С до +85°С
при Uном и t= от -40°С до +70°С		 5000 часов
20000 часов
Номинальное напряжение, В 6,3 16 25 32 50 63 100
Номинальная емкость, мкФ (DxL, мм) / (масса, г)
3,3             (3,0x11)/0,8
4,7           (3,0x11)/0,8
6,8         (3,0x11)/0,8   (4,0x14,5)/1,5
10       (3,0x11)/0,8   (4,0x14,5)/1,5
15     (3,0x11)/0,8   (4,0x14,5)/1,5   (4,6x17,5)/2,5
22   (3,0x11)/0,8   (4,0x14,5)/1,5   (4,6x17,5)/2,5
33 (3,0x11)/0,8   (4,0x14,5)/1,5   (4,6x17,5)/2,5   (6,0x20)/4,5
47   (4,0x14,5)/1,5   (4,6x17,5)/2,5   (6,0x20)/4,5
68 (4,0x14,5)/1,5   (4,6x17,5)/2,5   (6,0x20)/4,5   (7,5x22,5)/7
100   (4,6x17,5)/2,5   (6,0x20)/4,5   (7,5x22,5)/7
150 (4,6x17,5)/2,5   (6,0x20)/4,5   (7,5x22,5)/7
220   (6,0x20)/4,5   (7,5x22,5)/7
330 (6,0x20)/4,5   (7,5x22,5)/7
470   (7,5x22,5)/7
680 (7,5x22,5)/7
