Конденсаторы оксидно-полупроводниковые танталовые К53-1А

Конденсаторы оксидно-полупроводниковые танталовые К53-1А

ОЖО.464.044 ТУ приёмка “5”
ОЖО.464.201 ТУ приёмка “9”
Предназначены для работы в цепях постоянного и пульсирующего тока. Исполнение для умеренного и холодного климата (УХЛ) и всеклиматическое (В). Конструкция герметичная.

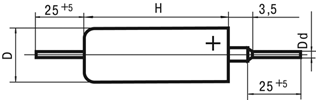

Габариты DxH, мм d, мм
I 3,2x7,5 0,6
II 4 х 10 0,6
III 4 х 13 0,6
IV 7 х 12 0,8
V 7 х 16 0,8
Номинальное напряжение 6,3 - 40 В
Номинальная емкость 0,033 - 100 мкФ
Допустимые отклонения емкости (20°C,f=50Гц) ±10 %; ±20 %; ±30 %
Интервал рабочих температур -60°C...+125°C
Срок сохраняемости 25 лет
Ток утечки: 1 - 8 мкA
Тангенс угла потерь 6%; 8 %
Относительная влажность воздуха при 35°С max 98%
Минимальная наработка при
0,7Uном и t = +125°С
при (0,2…0,6)Uном и t = +60°С

30 000 часов
150 000 часов
Масса Габарит: I - 0,6 - 1,2 г.; II - 1,2 г. III - 1,8 г.; IV - 4,5 г.; V - 6,0 г.
Полное сопротивление на частоте 10 кГц 2,5 - 57 Ом
Номинальное напряжение, В 6,3 10 16 20 32 40
Номинальная емкость, мкФ (DxH, мм)
0,033         3,2x7,5 3,2x7,5
0,047       3,2x7,5 3,2x7,5 3,2x7,5
0,068     3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
0,1 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
0,15 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
0,22 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
0.33 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
0,47 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
0,68 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5 3,2x7,5
1,0 3,2x7,5   3,2x7,5 3,2x7,5 3,2x7,5
1,5 3,2x7,5   3,2x7,5 3,2x7,5 3,2x7,5
2,2 3,2x7,5   3,2x7,5 3,2x7,5 4x10
3,3 3,2x7,5   3,2x7,5 4x10 4x10
4,7 3,2x7,5   4x10 4x10 4x13
6,8 4x10   4x10 4x13 4x13
10 4x10   4x13 4x13 7x12
15 4x13   4x13 7x12 7x12
22 4x13   7x12 7x12 7x16
33 7x12   7x12 7x16 7x16
47 7x12   7x16 7x16
68 7x16   7x16
100 7x16
Допустимая величина напряжения от температуры
Сном, мкФ Температура среды, °C
От -60° до + 60° От +60° до +70° От +70° до +85° От +85° до +125°
Ut / Uном , %
От 0,033 до 0,68 и 6,3В х 1 130 130 100 70
От 1 до 100 130 100 100 70
