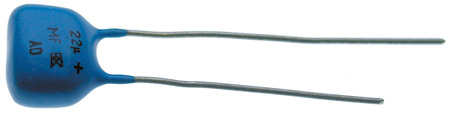

Конденсаторы оксидно-полупроводниковые ниобиевые в оболочке из органических материалов К53-19

Конденсаторы оксидно-полупроводниковые ниобиевые в оболочке из органических материалов К53-19
ОЖ0.464.133.ТУ (Приемка «1)
Предназначены для работы в цепях постоянного, пульсирующего и импульсного токов, Изготовляются для умеренного и холодного климата. Конденсаторы выпускаются трех видов:А, Б, В.
Номинальное напряжение, В 3,2-20
Номинальная емкость, мкФ 0,33-100
Допустимые отклонения емкости (20°C,f=50Гц) ±20 %; ±30 %
Ток утечки, мкА 5-20
Тангенс угла потерь для видов А.Б макс.0,10, для вида В макс.0,15
Интервал рабочих температур -60...+85 °С

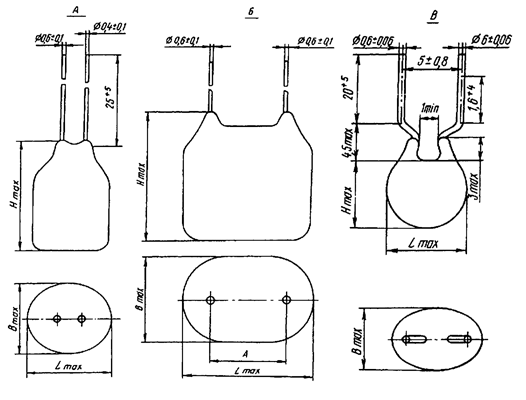

Вид Номинальное напряжение, В Номинальная емкость, мкФ Размеры, мм Масса, г макс.
H max L max В max А
А 3,2 0,68; 1; 1,5 13 5,8 5,8 - 0,3
6,3 0,47; 0,68; 1
16 0,33; 0,47; 0,68
20 0.33; 0,47
3,2 2,2; 3,3 14 5,8 5,8 - 0,4
6,3 1,5; 2,2
16 1; 1,5
20 0,68; 1
3,2 4,7; 6,8; 10; 15 16 6,7 6,7 - 0,7
6,3 3.3; 4,7; 6,8; 10
16 2,2; 3,3; 4,7; 6,8
20 1,5; 2,2; 3,3; 4,7
Б 6,3 15; 22 17 11 8 5±0,5 2,0
16 10; 15
20 6,8; 10
6,3 33; 47 19 11 8 5±0,5 2,5
16 22; 33
20 15; 22
6,3 68; 100 20.5 14 8 5±0.5 3,5
16 47; 68
20 33; 47
3,2 0,68; 1,0; 1,5 10 5,8 5,8 - 0,35
6,3 0,47; 0,68; 1,0
16 0,33; 0,47; 0,68
20 0,33; 0,47
3,2 2,2; 3,3 11 5,8 5,8 - 0,45
6,3 1,5; 2,2
16 1; 1,5
В 20 0,68; 1.0
3,2 4,7; 6,8; 10; 15 12 6,7 6,7 - 0,75
6,3 3,3; 4,7; 6,8; 10
16 2,2; 3,3; 3,4; 4,7; 6,8
20 1,5; 2,2; 3,3; 4,7
