Конденсаторы полипропиленовые высокочастотные К78-2

Конденсаторы полипропиленовые высокочастотные К78-2

Предназначены для работы в цепях постоянного, пульсирующего токов и в импульсных режимах
Номинальная емкость 0,001-2,2 мкф
Номинальное постоянное напряжение 250 В; 315 В; 1000 В; 1600 В; 2000 В
Допускаемое отклонение емкости ±5%;±10%; ±20%
Тангенс угла потерь при f =1 кГц <=0,001
Сопротивление изоляции для Сном<0,33 мкф Uном = 315 В =>100 ГОм
Uном = 250 В; 1000 В; 1600 В; 2000 В =>50 ГОм
Постоянная времени для Сном>0,33 мкФ Uном=250 В =>15 ГОм-мкФ
Интервал рабочих температур -60 - +85 °С
ТКЕ (-500-0) ррт / °С.
Наработка 15000 ч
Срок сохраняемости 12 лет
Климатическое исполнение (98% относит, влажности при 35 °С, 21 сутки) УХЛ, В.

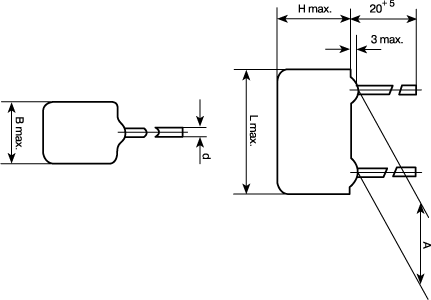

U ном, В Сном, мкФ Размеры, мм
L max В max Н max А
250 0,068 21 9 19 17,5
0,10 9 19 17,5
0,15 11 21 17,5
0,22 27 11 20 22,5
0,33 14 24 22,5
0,47 14 24 22,5
0,68 32 14 24 27,5
1,0 18 28 27,5
1,5 42 16 28 37,5
2,2 20 28 37,5
315 0,010 20,5 7 11,5 17,5
0,012 8 12,5 17,5
0,015 9 14 17,5
0,018 10 14,5 17,5
0,022 10,5 15 22,5
0,027 26 9,5 14,5 22,5
0,033 9,5 16 22,5
0,039 10 16,5 22,5
0,047 11 18 22,5
0,056 12,5 19,5 22,5
0,068 31,5 11 20 27,5
0,082 11,5 20,5 27,5
0,10 12,5 22 27,5
1000 0,0010 20 5,6 9 17,5
0,0012 6,7 10
0,0015 7,1 10
0,0018 7,1 10
0,0022 8 11
0,0027 8 11,5
0,0033 8 11,5
0,0039 8,5 11,5
0,0047 6,7 13
0,0056 7,1 13
0,0068 7,5 14
0,0082 8 15
0,010 8 18
0,012 8,5 18
0,015 30 7 17 27,5
0,018 7,5 17
0,022 8 18
0,027 9 19
0,033 10 20
0,039 10,5 20
1000 0,047 40 9 21 37,5
0,056 10 22
0,068 11 24
0,082 12 25
0,10 14 26
0,12 15 28
0,15 17 30
1600 0,0010 20 6 10 17,5
0,0012 8 11
0,0015
0,0018
0,0022 25     22,5
0,0027
0,0033 6 12
0,0039
0,0047 8 16
0,0056
0,0068 10 18
0,0082
0,010 11 19
0,012 30 8 18 27,5
0,015
0,018 10 20
0,022
0,027 40 12 25 37,5
0,033
0,039
0,047 15 28
0,056
2000 0,0010 27 8 14 22,5
0,0015
0,0022 11 20
0,0033
0,0047 32 27 5
0,0068
0,010 16 24
0,015
