Конденсаторы КМ-5а
Конденсаторы КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.043 ТУ; ОЖО.460.183 ТУ. Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях. КМ-5а: неизолированные керамические конденсаторы, исполнение - УХЛ.

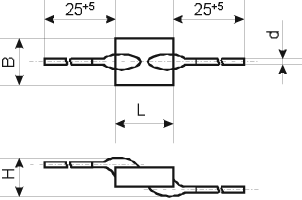

Обозначение видоразмера Размеры, мм L max B max H max d I 5,0 3,5 3,0 0,5±0,1 II 6,0 4,5
Параметры и характеристики Диапазон емкости М47 16 пФ…2700 пФ; М1500 150 пФ…5600 пФ; Н30 1500 пФ…0,068 мкФ; Н90 0,015 мкФ...0,15 мкФ; Номинальное напряжение 50 В, 100 В, 160 В; Климатическая категория М47, М1500 -60/155/21; Н30 -60/125/21; Н90 -60/85/21; Тангенс угла потерь М47 16 пФ<Сх<=50 пФ 1,2(150/Сх+7)x10-4 М47, М1500 Сх>50 пФ не более 0,0012; Н30, Н90 не более 0,035; Температурный коэффициент М47 (-47±40)x10-6/ °С; М1500 (-1500±250)x10-6/ °С; Температурная характеристика емкости, % Н30 +30/-30 Н90 +90/-90
Конденсаторы КМ-5а Ряд Е24 Е6 Допускаемое отклонение емкости, % ±2; ±5; ±10; ±20 ±20; +50...-20 +80…-20 Напряжение, В 160 160 100 50 ТКЕ М47 М1500 Н30 Н90 СХ 16 I       150 I     560     620 II     1300     1500 I   2700   3000     3300   II   5600     6800       15n     I 33n     47n     II 68n     150n
