Конденсаторы металло-бумажные МБГО

Конденсаторы металло-бумажные МБГО
Технические условия: ТУ 6281-001-32796130-00
Назначение: работа в цепях постоянного и пульсирующего токов
Конструкция: в стальных прямоугольных корпусах, герметизированных
пайкой, с лепестковыми выводами
Допустимое отклонение емкости: ±5, ±10, ±20 %
Тангенс угла потерь: не более 0,015
Постоянная времени между выводами: 200 МОм·мкФ
Сопротивление изоляции между выводами и корпусом: 5000 МОм
Интервал рабочих температур: -60...+70°C
Климатическое исполнение: УХЛ 5.1
Минимальная наработка: 10000 ч

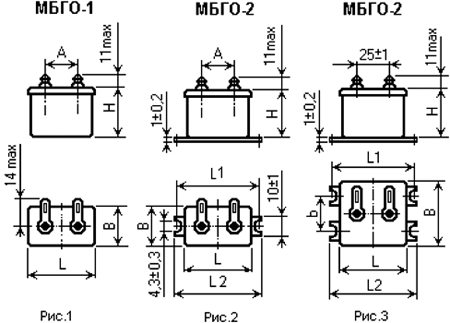

Сном, мкФ Uном, В H, мм L, мм B, мм A, мм Рис.
20.0 160 50 46 31 25 1,2
30.0 160 50 46 41 25 1,3
10.0 315 50 46 21 25 1,2
20.0 315 50 46 41 25 1,3
30.0 315 50 46 56 25 1,3
10.0 400 50 46 31 25 1,2
20.0 400 50 46 61 25 1,3
10.0 500 50 46 41 25 1,3
20.0 500 50 46 61 25 1
1.0 630 25 31 26 13 1,2
4.0 630 50 46 26 25 1,3
10.0 630 50 46 56 25 1,3
