Конденсаторы металло-бумажные МБГП

Конденсаторы металло-бумажные МБГП
Технические условия: ОЖО.462.144 ТУ
Назначение: работа в цепях постоянного и пульсирующего токов
Заменяемость: КБГ, К73-16, К42-19, МБГО, МБГЧ, МБМ и др.
Конструкция: в стальных прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами
Номинальная емкость: 0,1...10 мкФ
Номинальное напряжение: 400, 630, 1000, 1600 В
Допустимое отклонение емкости: ±5, ±10, ±20%
Тангенс угла потерь: не более 0,01
Сопротивление изоляции и постоянная времени между выводами:
для Сном <= 0,24 мкФ - 5000 МОм
для Сном > 0,24 мкФ - 1000 МОм·мкФ
Сопротивление изоляции между выводами и корпусом: 5000 МОм
Интервал рабочих температур: -60...+70 °С
Синусоидальная вибрация:
для МБГП-1: диапазон частот 1 ... 200 Гц амплитуда ускорения 10 г
для МБГП-2, МБГП-3: диапазон частот 1... 80 Гц амплитуда ускорения 5 г
Механический удар:
одиночного действия - пиковое ударное ускорение 500 г,
многократного действия - пиковое ударное ускорение 40 г
Атмосферное пониженное давления: 1,3•10-7 кПа
Климатическое исполнение: УХЛ 5.1 и В 2.1
Минимальная наработка: 10000 ч

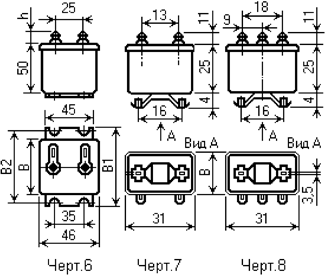

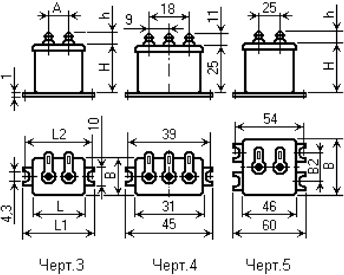

Сном, мкФ Uном, В H, мм L, мм B, мм A, мм Черт.
2*0.1 400 25 31 11 13 6, 7, 8
0,24 25 31 11 13 1, 2, 4
0,51 25 31 16 13 1, 2, 4
1 25 31 31 13 1, 2, 4
1 50 46 11 25 1, 2
2 50 46 21 25 1, 2, 5
3,9 50 46 31 25 1, 2, 5
10 50 46 66 25 1, 3, 5
0,1 630 25 31 11 13 1, 2, 4
0,24 25 31 16 13 1, 2, 4
0,51 25 31 31 13 1, 2, 4
1 50 46 16 25 1, 2
2 50 46 31 25 1, 2, 5
3.9 50 46 56 25 1, 3, 5
10 112 69 47 35 1
0.51 1000 50 46 16 - 1, 2
1 50 46 26 13 1, 2, 5
2 50 46 51 25 1, 3, 5
3.9 112 69 34 25 1
10 112 69 64 25 1
0,24 1600 50 46 16 25 1, 2
0,51 50 46 26 25 1, 2, 5
1 50 46 46 25 1, 3, 5
2 50 46 86 25 1, 3, 5
3,9 112 69 47 35 1
10 100 69 107 35 1
