Переключатели П2Кн, П2КнТ, П2КнТА

Переключатели П2Кн, П2КнТ, П2КнТА
Предназначены для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре, имеют всеклиматическое исполнение, являются изделиями ручного управления и предназначены для объемного монтажа.
Типы изделий:
- П2Кн ТА - с фиксацией в нажатом состоянии и со световой сигнализацией;
- П2КнТ - без фиксации в нажатом положении, со световой сигнализацией;
- П2КнТ - без фиксации в нажатом положении, без световой сигнализации
Световым элементом являются лампы СМН10-55 ИФМР 675.100.001 ТУ, с напряжением питания 10 В и током 50 мА
Сопротивление электрического контакта - не более 0,05 Ом
Сопротивление изоляции - не менее 1000 Мом
Испытательное напряжение - 750 В
Усилие переключения:
- при прямом срабатывании - от 15 до 45 Н
- при обратном срабатывании для П2Кн и П2КнТ - не менее 5 Н
- при снятии с фиксации для П2КнТА - не менее 10 Н
Диапазон рабочих температур:
- для П2Кн - от -60 до +85°С
- для П2КнТ и П2КнТА - от -60 до +70°С
Рабочий ход:
- для П2Кн, П2КнТ - от 2,5 до 5 мм,
- для П2Кн ТА - от 5 до 8 мм
Номинальное напряжение световой сигнализации - 10 В
Гарантийный срок хранения - 15 лет
Гарантийный срок эксплуатации для изделий с приемкой «1» - 36 мес. с момента ввода изделия в эксплуатацию, при наработке, не превышающей кол-ва циклов переключения для соответствующего режима коммутации.
Каждый переключатель имеет 2 варианта исполнения в зависимости от токовой нагрузки и по четыре - в зависимости от цвета кнопок: 1 - желтый ; 2 - синий ; 3 - зеленый ; 4 - красный

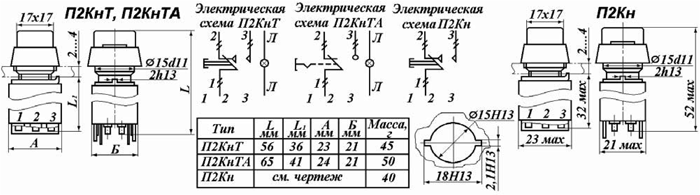

Габаритные размеры, электрические схемы коммутации, разметка для крепления
Коммутационная способность П2Кн1.. 4, П2КнТ1.. 4, П2КнТА1.. 4
Типономинал Род тока Вид нагрузки Электрические режимы коммутации Число циклов коммутации
Imin - Imax, А Umin - Umax, В Pmax, Вт (ВА) П2Кн1.. 4, П2КнТ1.. 4 П2КнТА1.. 4
1 пост. акт. 1•10-5 - 0,25 0,1 - 36 9 25 000 20 000
акт. 0,1 - 0, 5 0,1 - 36 18 20 000 20 000
инд. 1•10-5 - 0,25 0,1 - 36 9 20 000 15 000
инд. 0,1 - 0, 5 0,1 - 36 18 15 000 10 000
перем. акт. 1•10-5 - 0,25 0,1 - 250 62,5 20 000 20 000
инд. 1•10-5 - 0,25 0,1 - 250 31,25 10 000 10 000
2 пост. акт. 0,1 - 1 0,1 - 36 36 15 000 15 000
акт. 1 - 2 0,1 - 36 72 10 000 10 000
инд. 0,5 - 1 0,1 - 36 36 10 000 10 000
перем. акт. 0,1 - 2 0,1 - 127 254 15 000 15 000
акт. 0,25 - 1 127 - 250 250 20 000 20 000
инд. 0,1 - 1 0,1 - 127 63,5 10 000 10 000
инд. 0,25 - 0,5 127 - 250 62,5 10 000 10 000
