Переключатели малогабаритные галетные типа ПГ3

Переключатели малогабаритные галетные типа ПГ3
предназначены для коммутации электрических цепей постоянного и переменного токов
Обозначение:
Переключатель ПГЗ-2(3,4,5,6,8,11)П1(2,3,4,5,6,8,9,10,12,15,16,20)Н В ОЮ0.360.048 ТУ, где
ПГЗ -тип переключателя;
2 (3, 4, 5, 6, 8, 11) П - количество рабочих положений;
1 (2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 20) Н - количество направлений;
В - всеклиматическое исполнение по ГОСТ В 20.39.404;
ОЮ0.360.048 ТУ - обозначение технических условий.
Условия эксплуатации:
Синусоидальная вибрация:
диапазон частот, Гц 1-1000
амплитуда ускорения, м/с2 (g) 100 (10)
Механический удар многократного действия:
пиковое ударное ускорение, м/с2 (g) 750 (75)
длительность действия, мс 2-6
Механический удар одиночного действия:
пиковое ударное ускорение, м/с2 (g) 5000 (500)
длительность действия, мс 0,1-2
Линейное ускорение, м/с2 (g) 500 (50)
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) 0,67•103 (5)
Повышенная рабочая температура среды, °С 85
Пониженная рабочая температура среды, °С минус 60
Смена температур °С от 85 до минус 60
Повышенная относительная влажность воздуха при 35 °С, %, не более 98
Соляной туман
Иней, роса
Плесневые грибы
Солнечное излучение
Технические характеристики:
Ток, А от 1•10-4 до 0,5
Минимальное напряжение, В 5•10-2
Максимальное напряжение, В:
при активной нагрузке 250
при индуктивной нагрузке:
ток постоянный 36
ток переменный 127
Максимальная коммутируемая мощность, Вт (В-А) 25 (25)
Испытательное напряжение, В (эфф.) 750
Сопротивление контакта, Ом, не более 0,02
Сопротивление изоляции, МОм, не менее 1000
Емкость, пФ, не более:
между соседними электрически несоединенными контактами 1,5
между замкнутым контактом и корпусом 4,0
Момент переключения, Н-м (кгс-см) от 0,15 (1,5) до 0,7 (7)
Число коммутационных циклов в зависимости от электрических
режимов и рабочей температуры от 1250 до 12500
Минимальная наработка, ч 25000
Срок сохраняемости, лет 25

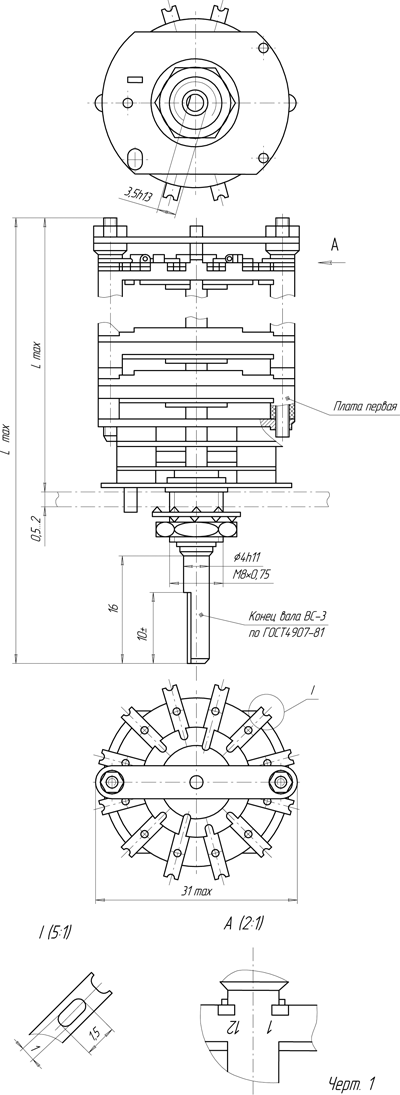

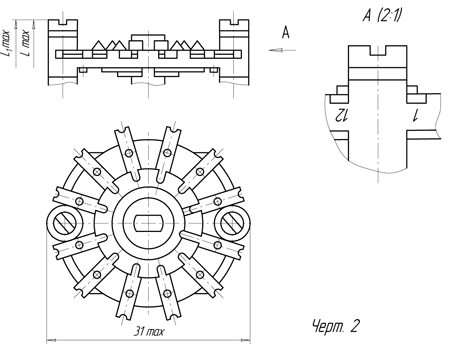

Обозначение типономинала переключателей Чертеж Количество плат Количество рабочих положений Количество направлений Схема электрическая платы переключателя Разметка панели для крепления переключателя со стороны ручки Размеры, мм Масса, г, не более
Lmax L1max
ПГ3 - 2П4Н 2 1 2 4 24 50 36
ПГ3 - 2П8Н 2 8 32 58 40
ПГ3 - 2П12Н 1 3 12 41 67 44
ПГ3 - 2П16Н 4 16 49 75 48
ПГ3 - 2П20Н 5 20 57 83 52
ПГ3 - 3П3Н 2 1 3 3 24 50 36
ПГ3 - 3П6Н 2 6 32 58 40
ПГ3 - 3П9Н 1 3 9 41 67 44
ПГ3 - 3П12Н 4 12 49 75 48
ПГ3 - 3П15Н 5 15 57 83 52
ПГ3 - 5П2Н 7 1 5 2 24 50 36
ПГ3 - 5П4Н 7 4 32 48 40
ПГ3 - 5П6Н 1 3 6 41 67 44
ПГ3 - 5П8Н 4 8 49 75 48
ПГ3 - 5П10Н 5 10 57 83 52
ПГ3 - 11П1Н 2 1 11 1 24 50 36
ПГ3 - 11П2Н 2 2 32 58 40
ПГ3 - 11П3Н 1 3 3 41 67 44
ПГ3 - 11П4Н 4 4 49 75 48
ПГ3 - 11П5Н 5 5 57 83 52
ПГ3 - 8П5Н 1 5 8 5 57 83 52
ПГ3 - 8П1Н 2 1 1 24 50 36
ПГ3 - 8П2Н 2 2 32 58 40
ПГ3 - 4П2Н 2 1 4 2 24 50 36
ПГ3 - 4П4Н 2 4 32 58 40
ПГ3 - 6П2Н 2 2 6 2 32 58 40
ПГ3 - 6П4Н 1 4 4 49 75 48
