Тумблеры двухполюсные П2Т
Предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатические исполнения: - для умеренного и холодного климата - всеклиматическое Тумблеры имеют 24 конструктивных исполнения и предназначены для объемного монтажа Технические характеристики Масса переключателя - 38 г. Сопротивление изоляции - не менее 1000 МОм Электрическая прочность изоляции 1100 В переменного тока 50 Гц Сопротивление электрического контакта для приемки «1» <=0,15 Ом Сопротивление электрического контакта для приемки «5» <=0,01 Ом Допустимая температура окружающей среды - от -60°С до +85°С Усилие переключения - от 2,5 до 30 Н Тумблеры с приемкой «1» (по АГО.360.406 ТУ) изготавливаются: - с термопластичным корпусом (наличие буквы «Л» в маркировке); - без паза на резьбовой втулке (цифра «О» в составе маркировки); - с выводами в виде штекеров шириной 6,3 мм по ОСТ 37.003.032-88 (маркировка тумблера - «П2Т-1.А») Гарантийный срок с даты выпуска: - для изделий с приемкой «1» - 10 лет - для изделий с приемкой «5» - 15 лет
Перечень конструктивных исполнений Типономинал Исполнение ручки Положения фиксации ручки Электрическая схема тумблера (см. положение ручки на габаритном чертеже) 1 2 3 П2Т -1 П2Т-2 Обычная Светящаяся 1 2 3 П2Т -3 П2Т -4 Обычная Светящаяся 1 3 П2Т -5 П2Т -6 Обычная Светящаяся 1 П2Т -7 П2Т -8 Обычная Светящаяся 1 2 3 П2Т -9 П2Т -10 Обычная Светящаяся 1 3 П2Т -11 П2Т -12 Обычная Светящаяся 1 П2Т -13 П2Т -14 Обычная Светящаяся 1 2 3 П2Т -15 П2Т -16 Обычная Светящаяся 1 3 П2Т -17 П2Т -18 Обычная Светящаяся 1 П2Т -19 П2Т -20 Обычная Светящаяся 1 2 3 П2Т -21 П2Т -22 Обычная Светящаяся 1 3 П2Т -23 П2Т -24 Обычная Светящаяся 1
Электрические режимы коммутации Типономинал Род тока Вид нагрузки Imin - Imax, А Umin - Umax, В P max Число циклов переключения П2Т-1/24Л постоянный активная 0,1 - 2 0,1 - 36 72 5000 переменный активная 0,1 - 1 0,1 - 250 250 П2Т-1/24В постоянный активная 0,1 - 6 0,1 - 250 162 постоянный активная 0,1 - 6 0,1 - 250 660 П2Т-1.А постоянный активная 0,1 - 5 0,1 - 27 135 индуктивная 0,1 - 1 0,1 - 27 27

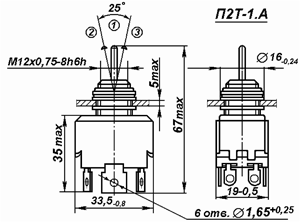

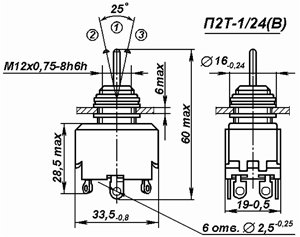

Габаритные размеры		Разметка для крепления
