Тумблеры П1Т-1-1, П2Т-1-1, ПТ-67, ПТ-69

Тумблеры П1Т-1-1, П2Т-1-1, ПТ-67, ПТ-69
АГО.360.408ТУ приёмка “1”
ОЮО.360.028ТУ приёмка “5”
Предназначены для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре.
Тумблеры изготавливаются во всеклиматическом исполнении, являются изделиями ручного управления и предназначены для объемного монтажа;
Технические характеристики
Масса тумблеров:
- П1Т-1-1, ПТ67-2 - 7,5 г. - П2Т-1-1, ПТ69-2 - 9 г.
- П1Т-1-1к, ПТ67-2к - 7,6 г. - П2Т-1-1к, ПТ69-2к - 9,1 г.
Усилие переключения:
- П1Т-1-1, П2Т-1-1 - от 2,7 до 16 Н
- ПТ67, ПТ69 - 7,6 г.
Сопротивление электрического контакта:
- П1Т-1-1, П2Т-1-1 - не более 0,01 Ом
- ПТ67, ПТ69 - не более 0,05 Ом
Сопротивление изоляции - не менее 1000 МОм
Испытательное напряжение:
- П1Т-1-1, ПТ67-2 - 1100 В эфф.
- П2Т-1-1, ПТ69-2 -750 В эфф.
Диапазон рабочих температур - от -60°С до +85°С
Диапазон предельных температур - от -60°С до +100°С
Гарантийный срок:
- для кнопок с приемкой «1»-10 лет с даты изготовления
- для кнопок с приемкой «5»-20 лет с даты изготовления

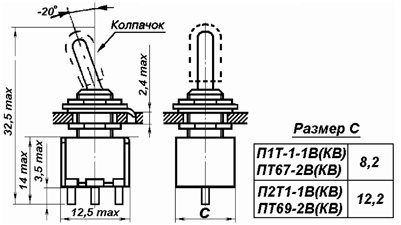

Габаритные размеры
 Схемы коммутации
Разметка для крепления
Коммутационная способность на постоянном токе
Изделие Род тока Вид нагрузки Электрические режимы коммутации Число циклов коммутации
Imin – Imax, А Umin – Umax, В Pmax, Вт (ВА) в НКУ При t=+85°С
П1Т-1-1
П2Т-1-1		 Пост. Активная 1•10-4 - 5 0,05 - 36 135 10 000 5 000
Пост. Индукт. 1•10-4 - 2 0,05 - 36 72 10 000 -
Перем. Активная 0,1 - 4 0,1 - 220 250 10 000 5 000
Перем. Индукт. 0,1 - 3 0,1 - 220 150 10 000 -
ПТ67
ПТ69		 Пост. Активная 1•10-4 - 0,1 0,05 - 36 3,6 25 000 10 000
0,1 - 1 0,1 - 36 36 20 000 10 000
1 - 6 0,1 - 36 180 10 000 5 000
Индукт. 0,1 - 1 0,1 - 36 18 20 000 10 000
1 - 3 0,1 - 36 108 10 000 5 000
Перем. Активная 1•10-4 - 0,1 0,05 - 36 3,6 25 000 10 000
0,1 - 1 0,1 - 36 36 20 000 10 000
1 - 2 0,1 - 36 440 15 000 7 500
2 - 4 36 - 220 880 10 000 5 000
Индукт. 0,1 - 1 0,1 - 36 36 15 000 7 500
1 - 3 36 - 220 330 10 000 5 000
