Соединители типов 2РМГ, 2РМГД
Соединители (вилки блочные герметичные) 2РМГ, 2РМГД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Вилки изготавливаются с прямым патрубком для экранированного (или неэкранированного) кабеля или без патрубка. Вилка 2РМГ сочленяются с розеткой типа 2РМТ, вилка 2РМГД - с розеткой 2РМДТ, выпускаемыми по техническим условиям ГЕО.364.126ТУ. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная. Условный размер корпусов, схемы расположения контактов D1,0; 1,5; 2,0 и 3,0 мм и их количество приведены в табл.1. Вилки изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ, в соответствии с техническими условиями ГЕО.364.140ТУ. Вилкам присвоены условные обозначения, которые состоят из следующих классификационных признаков:
2РМГД 24 Б П Э(Н) 10 Ш 5 Е 1(2) Б Тип соединителя                     Условный размер корпуса                     Вид корпуса: Б - блочный (приборный)                     Вид патрубка: П- прямой                     Вид гайки патрубка: Э - для экранированного кабеля, Н- для неэкранированного кабеля                     Количество контактов                     Часть соединителя: Ш- вилка                     Обозначение сочетания контактов                     Покрытие контактов - химникель                     Теплостойкость 1 - 100 °С; 2 - 200 °С                     Корпус блочный (приборный) без левой резьбы
Технические характеристики Диаметр контактов, мм 1 1.5 2 3 Сопротивление контактов, не более, мОм 15 10 5 3 Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм Максимальная токовая нагрузка см. табл. 1 Максимальное рабочее напряжение (амплитудное значение) см. табл. 1 Утечка воздуха при перепаде давления до 147099,8 Па (1,5 кгс/см2) не допускается Количество сочленений - расчленений 500 Минимальная наработка: c теплостойкостью 100°C c теплостойкостью 200°C 1500 ч 1000 ч Срок сохраняемости 15 лет Соединители устойчивы к воздействию спецфакторов Условия эксплуатации Механические факторы: Синусоидальная вибрация: Диапазон частот, Гц Ускорение, м/с2 (g) 5 - 5000 500 (50) Механический удар: Одиночного действия: Ускорение, м/с2 (g) Многократного действия: Ускорение, м/с2 (g) 5000 (500) 1000 (100) Климатические факторы: Повышенная рабочая температура среды, °С 100 или 200 Пониженная рабочая температура среды, °С минус 60 Атмосферное пониженное давление, Па (мм рт. ст.) 1,34·10-10(10-12)
Условный размер корпуса Тип соединителя Схема расположения контактов Условное обозначение контактов Диаметр контактов, мм Количество контактов, шт. Обозначение сочетания контактов Максимальная токовая нагрузка, А Максимальное рабочее напряжение, В на одиночный контакт суммарная на соединитель 14 2РМГ 1 4 1 6 20 560 18 2РМГД 1,5 4 5 12 40 560 2РМГ 1 7 1 5 30 560 22 2РМГ 2 2 3 13 55 560 3 2 20 55 560 1 10 1 5 42 560 24 2РМГ 1 19 1 4 63 560 2РМГД 1,5 10 5 8 48 560 27 2РМГД 1,5 7 5 9 52 700 1,5 19 5 6 95 560 2РМГ 1 5 2 6 45 700 1,5 2 12 45 700 1 24 1 4 80 560 30 2РМГД 1,5 4 7 9 88 560 2 2 12 88 560 3 2 20 88 560 1,5 24 5 5,5 110 560 2РМГ 1 32 1 3 80 560 33 2РМГД 1,5 32 5 5 133 560 1 8 4 4 76 560 1 10 4 76 700 3 2 20 76 560 2РМГ 1 8 1 4,5 75 560 1 12 4,5 75 700 36 2РМГД 1,5 8 6 8 120 560 1,5 10 8 120 700 3 2 20 120 560 1,5 8 5 7 116 560 1,5 12 7 116 700 2РМГ 1 5 1 4,5 82 560 1 17 4,5 82 700 1 6 2 4 80 560 1 10 4 80 700 1,5 4 8 80 560 39 2РМГД 1,5 6 5 7 128 560 1,5 16 7 128 700 2РМГ 1 30 2 3 125 560 1 10 3 125 700 1,5 5 6 125 560 42 2РМГД 1,5 35 5 4 150 560 1,5 10 4 150 700 2РМГ 1 33 2 3 142 560 1 10 3 142 700 1,5 7 6 142 560 1 15 2 3,5 130 700 1,5 15 7 130 560

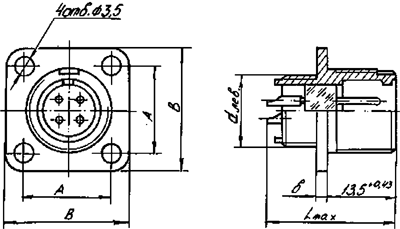

Вилки 2РМГ, 2РМГД Таблица 2 Условный размер корпуса Тип соединителя мм dлев A B b Lmax 14 2РМГ М14х1 17 24 1,8 26,5 18 2РМГ, 2РМГД М18х1 20 27 2,5 26,5 22 2РМГ М22х1 23 30 1,8 28,5 24 2РМГ, 2РМГД М24х1 26 33 2,5 26,5 27 2РМГ, 2РМГД М27х1 29 36 2,5 26,5 30 2РМГ М30х1 31 38 2,5 26,5 30 2РМГД М30х1 31 38 2,5 28,5 33 2РМГ М33х1 32 40 1,8 28,5 33 2РМГД М33х1 32 40 1,8 26,5 36 2РМГ М36х1 35 43 2,5 26,5 36 2РМГД М36х1 35 43 2,5 26,5;28,5 39 2РМГ, 2РМГД М39х1 37 46 1,8 26,5 42 2РМГ, 2РМГД М42х1 40 49 2,5 26,5

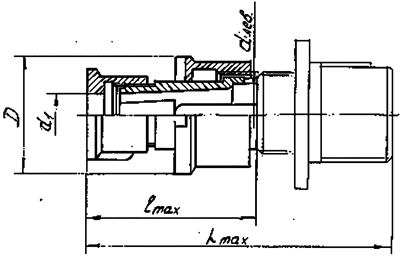

Патрубки прямые для экранированного кабеля Таблица 3 dлев мм d1 D lmax Lmax М14х1 6,5 19 28,7 48 М18х1 10,5 22,5 28,7 48 М22х1 14 27 28,7 48 М24х1 16 29 34,7 54 М27х1 18 32 34,7 54 М30х1 19 36 34,7 54 М33х1 23 39 39,7 59 М36х1 23 42 39,7 59 М39х1 24 45 39,7 59 М42х1 29 48 39,7 59

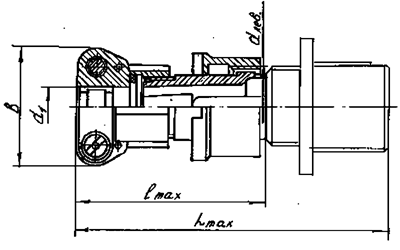

Патрубки прямые для неэкранированного кабеля Таблица 4 dлев мм d1 D lmax Lmax B М14х1 6,5 21 34 53,5 21 М18х1 10,5 25 34 53,5 25 М22х1 14,5 32 36,5 55,5 32 М24х1 16,6 34 43 55,5 34 М27х1 18,5 36 43 62,5 36 М30х1 20,5 38 43 62,5 38 М33х1 22,5 41 48 67,5 41 М36х1 22,5 41 48 67,5 41 М39х1 24,5 44 48 67,5 30,5 М42х1 30,5 50 48 67,5 36,5
