Соединители типа 2РМТ, 2РМДТ, ОНЦ-РГ-09

Соединители типа 2РМТ, 2РМДТ, ОНЦ-РГ-09

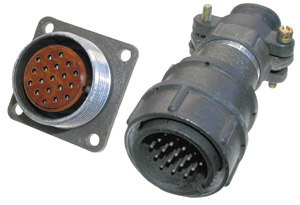

Соединители 2РМТ, 2РМДТ и ОНЦ-РГ-09 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками. Соединители изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами), при этом конструкция соединителя в целом не меняется, а меняется вид концевой гайки патрубка. Сочленение соединителей - резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов: 2РМТ и 2РМДТ- золото или серебро; ОНЦ-РГ-09 - никель или серебро.
Условный размер корпусов, схемы расположения контактов D1,0; 1,5; 2,0; 3,0 мм и их количество приведены в табл. 1.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ(табл.1).
Соединители изготавливаются в двух климатических исполнениях:
во всеклиматическом исполнении - соединители 2РМТ, 2РМДТ;
для эксплуатации в районах с умеренным и холодным климатом - соединители ОНЦ-РГ-09.
Соединители 2РМТ, 2РМДТ изготавливаются в соответствие с техническими условиями ГЕ0.364.126ТУ (АШДК.434410.062ТУ), ОНЦ-РГ-09 - бР0.364.082ТУ.
Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:
2РМТ(2РМДТ) 22 К(Б) П(У) Н(Э) 10 Г(Ш) 1 А(В) 1 Л В
Тип соединителя
Условный размер корпуса
Вид корпуса: К - кабельный, Б - блочный (приборный)
Вид патрубка: П-прямой, У -угловой
Вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля
Количество контактов
Часть соединителя: Ш- вилка; Г-розетка
Обозначение сочетания контактов
Покрытие контактов: А - золото, В - серебро
Теплостойкость 1 -100 °С
Л- левая розетка (только для проходных вилок)
Всеклиматическое исполнение
ОНЦ-РГ-09 -4 /14- В(Р) 1(2,3,7,11,12,13,14,15,17) Б С
Тип соединителя
Количество контактов
Условный размер корпуса
Часть соединителя:
В - вилка, Р-розетка
Конструктивное исполнение:
1 (7) - приборная часть без кожуха (патрубка) 7 - пласт. исполнение
2 - приборная часть неэкранированная с прямым кожухом (патрубком)
3 - приборная часть экранированная с прямым кожухом (патрубком)
11 -кабельная часть без кожуха (патрубка)
12 (17) - кабельная часть неэкранированная с прямым кожухом (патрубком) 17 - пласт. исполнение
13 - кабельная часть экранированная с прямым кожухом (патрубком)
14 - кабельная часть неэкранированная с угловым кожухом (патрубком)
15 - кабельная часть экранированная с угловым кожухом (патрубком)

Корпус приборный (блочный) без левой резьбы
Покрытие гнезд розеток: серебро
Необходимый вид патрубка и гайки выбирается по табл. 3-9 в зависимости от конструктивного исполнения и способа монтажа:
ПН- патрубок прямой с неэкранированной гайкой,
УН - патрубок угловой с неэкранированной гайкой,
ПЭ - патрубок прямой с экранированной гайкой,
УЭ - патрубок угловой с экранированной гайкой.
Условия эксплуатации
Сопротивление изоляции в нормальных климатических условиях 5000 МОм
Максимальная токовая нагрузка см. табл. 1
Максимальное рабочее напряжение (амплитудное значение) см. табл. 1
Количество сочленений - расчленений 500
Минимальная наработка:
2РМТ и 2РМДТ
ОНЦ-РГ-09
1000 ч
10000 ч
Срок сохраняемости:
2РМТ и 2РМДТ
ОНЦ-РГ-09
15 лет
6 лет
Соединители 2РМТ и 2РМДТ устойчивы к воздействию спецфакторов.
Механические факторы
Синусоидальная вибрация:
Диапазон частот, Гц
2РМТ, 2РМДТ
ОНЦ-РГ-09
1-5000
1 - 500
Ускорение, м/с2(g)
2РМТ, 2РМДТ
ОНЦ-РГ-09
490 (50)
100 (10)
Механический удар:
Одиночного действия: Ускорение, м/с2 (g)
2РМТ, 2РМДТ
ОНЦ-РГ-09
5000 (500)
1500 (150)
Многократного действия: Ускорение, м/с2 (g)
2РМТ, 2РМДТ
ОНЦ-РГ-09
1000 (100)
400 (40)
Климатические факторы:
Повышенная рабочая температура среды, °С
2РМТ, 2РМДТ
ОНЦ-РГ-09 ( серебро)
ОНЦ-РГ-09 (никель)
100
85
70
Пониженная рабочая температура среды, °С
2РМТ, 2РМДТ
ОНЦ-РГ-09
минус 60
минус 60
Атмосферное пониженное давление, Па (мм.рт.ст.)
2РМТ, 2РМДТ
ОНЦ-РГ-09
133,32•10-12 (1•10-12)
5,3•10 (400)
Сопротивление контактов, мОм
Тип соединителя Диаметр контактов, мм
1,0 1,5 2,0 3,0
2РМТ, 2РМДТ 5,0 2,5 1,6 0,8
ОНЦ-РГ-09 никель 50,0 30,0 25,0 15,0
ОНЦ-РГ-09 серебро 5,0 2,5 1,6 0,75

  Таблица 1
Условный размер корпуса Тип соединителя Схема расположения контактов Условное обозначение контактов Диаметр контактов, мм Количество контактов Обозначение сочетания контактов Покрытие контактов Максимальная токовая нагрузка, А Максимальное рабочее напряжение, В
В соединителе Каждого диаметра Рабочая на каждый контакт На одиночный контакт Суммарная на соединитель
14 2РМТ 1 4 4 1 Серебро, золото - 8 27 560
ОНЦ-РГ-09 4 4 - Никель 2,5 5 - 500
Серебро 4 7,5
18 2РМТ 1 7 7 1 Серебро, золото - 7 40 560
ОНЦ-РГ-09 7 7 - Никель 2,5 5 - 500
Серебро 4 7,5
2РМДТ 1.5 4 4 5 Серебро, золото - 15 50 560
ОНЦ-РГ-09 4 4 - Никель 7.5 10 - 500
Серебро 5 13
22 2РМТ 2 4 2 3 Серебро, золото - 18 80 560
3 2 32
2РМТ 1 10 10 1 Серебро, золото - 7 58 560
ОНЦ-РГ-09 - Никель 2,5 5 - 500
Серебро 4 7.5
24 2РМТ 1 19 19 1 Серебро, золото - 5 80 560
ОНЦ-РГ-09 - Никель 2,5 5 - 500
Серебро 4 7,5
2РМДТ 1.5 10 10 5 Серебро, золото - 10 83 560
ОНЦ-РГ-09 - Никель 4 10 - 500
Серебро 5 13
27 2РМТ 1 7 5 2 Серебро, золото - 8 60 700
1.5 2 16
2РМДТ 1.5 7 7 5 Серебро, золото - 12 70 700
2РМДТ 1.5 19 19 5 Серебро, золото - 7 110 560
ОНЦ-РГ-09 - Никель 4 10 - 500
Серебро 5 13 -
2РМТ 1.0 24 24 1 Серебро, золото - 5 100 560
ОНЦ-РГ-09 - Никель 2.5 5 - 500
Серебро 4 7 -
30 2РМДТ 1.5 8 4 7 Сереброзолото - 13 120 560
2 2 18
3 2 36
2РМДТ 1.5 24 24 5 Серебро, золото - 7 140 560
ОНЦ-РГ-09 Никель 7.5 10 - 500
Серебро 5 13
2РМТ 1 32 32 1 Серебро, золото - 4 106 560
ОНЦ-РГ-09 Никель 2.5 5 - 500
Серебро 4 7.5
33 2РМДТ 3 7 7 9 Серебро, золото - 32 128 560
2РМТ 1 20 12 1 Серебро, золото - 6 100 700
1 8 560
2РМТ 1 20 10 4 Серебро, золото - 6 110 700
1 8 560
3 2 36
2РМДТ 1.5 32 32 5 Серебро, золото - 6 160 560
ОНЦ-РГ-09 Никель 3.5 10 - 500
Серебро 5 13 -
36 2РМТ 1 20 10 2 Серебро, золото - 5 100 700
1 6 560
1.5 4 10
2РМТ 1 22 17 1 Серебро, золото - 6 110 700
1 5 560
2РМДТ 1.5 20 12 5 Серебро, золото - 8 133 700
1.5 8 560
2РМТ 1.5 20 10 6 Серебро, золото - 10 147 700
1.5 8
3 2 36 560
39 2РМДТ 1.5 22 17 5 Серебро, золото - 8 146 700
1.5 5 560
2РМТ 1 45 10 2 Серебро, золото - 4 167 700
1 30 560
1.5 5 8
ОНЦ-РГ-09 1 45 40 - Никель 2 4 168 500
Серебро 4 7.5
1.5 5 Никель 4 8
Серебро 5 13
42 2РМТ 1 30 15 2 Серебро, золото - 4.5 168 700
1.5 15 9 560
2РМТ 1 50 10 2 Серебро, золото - 4 190 700
1 33 560
1.5 7 8
ОНЦ-РГ-09 1 50 43 - Никель 2 4 - 500
Серебро 5 7.5
1.5 7 Никель 4 8
Серебро 5 13
2РМДТ 1.5 45 10 5 Серебро, золото - 5 187 700
1.5 35 560
ОНЦ-РГ-09 1.5 45 45 - Никель 3.5 10 - 500
Серебро 5 13
45 2РМДТ 1.5 50 35 8 Серебро, золото - 5 260 560
2 15 7.5
Вилки, розетки 2РМТ, 2РМДТ, ОНЦ-РГ-09 блочные, кабельные Таблица 2
Условный размер корпуса мм
d лев А В Dmax Lmax
14 М 14х1 17 24 22 25
18 М 18х1 20 27 25 25
22 М 22х1 23 30 29 27
24 М 24х1 26 33 32 25
27 М 27х1 29 36 35 25
30 М 30х1 31 38 39 27
33 М 33х1 32 40 42 27
36 М 36х1 35 43 45 27
39 М 39х1 37 46 48 25
42 М 42х1 40 49 51 25
45 М 45х1 43 52 54 27
Патрубки прямые с экранированными гайками (ПЭ) Таблица 3
d лев мм
d1 Lmax
М 14х1 6,5 28,7
М 18х1 10,5 28,7
М 22х1 14 28,7
М 24х1 16 34,7
М 27х1 18 34,7
М 30х1 19 34,7
М 33х1 23 39,7
М 36х1 23 39,7
М 39х1 24 39,7
М 42х1 29 39,7
М 45х1 29 39,7
Патрубки прямые с неэкранированными гайками (ПН) Таблица 4
d лев мм
d1 Lmax
М 14х1 6,5 34
М 18х1 10,5 34
М 22х1 14,5 36,6
М 24х1 16,6 43
М 27х1 18,5 43
М 30х1 20,5 43
М 33х1 22,5 48
М 36х1 22,5 48
М 39х1 24,5 48
М 42х1 30,5 48
М 45х1 30,5 48

Патрубки угловые с экранированными гайками (УЭ) Таблица 5
d лев мм
d1 Lmax
М 14х1 6,5 31
М 18х1 10,5 34
М 22х1 14 41
М 24х1 16 43
М 27х1 18 46
М 30х1 19 48
М 33х1 23 53
М 36х1 23 50
М 39х1 24 53
М 42х1 29 58
Патрубки угловые с неэкранированными гайками (УН) Таблица 6
d лев мм
d1 Lmax
М 14х1 6,5 35
М 18х1 10,5 38
М 22х1 14,5 42,5
М 24х1 16,6 44,5
М 27х1 18,5 46,5
М 30х1 20,5 48,5
М 33х1 22,5 54,5
М 36х1 22,5 51,5
М 39х1 24,5 54,5
М 42х1 30,5 61,5

Патрубки прямые пластмассовые с неэкранированными гайками для соединителей типа ОНЦ-РГ-09 Таблица 7, 8, 9
d лев мм
d1 Lmax
М 14х1 6,5 35
М 18х1 10,5 38
М 22х1 14,5 42,5
d лев мм
d1 Lmax
М 24х1 11 39,7
М 27х1 12 39,7
М 30х1 14 39,7
М 33х1 16 45,7
d лев мм
d1 Lmax
М 14х1 6,5 35
М 18х1 10,5 38
М 22х1 14,5 42,5
