1. FH - Обозначение серии
2. Кол-во контактов: 2....12

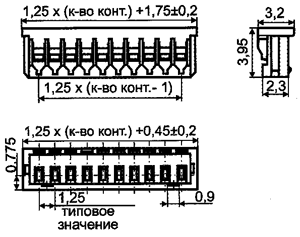

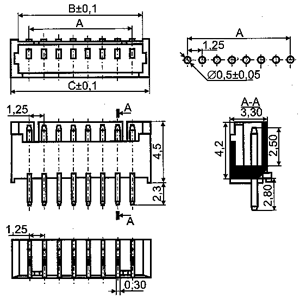

3. М - вилка; F - розетка;

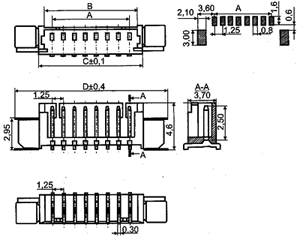

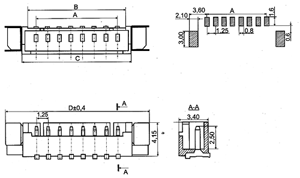

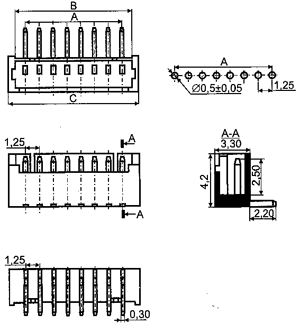

4. R - выводы под пайку - прямые; R - угловые.
Технические характеристики:
Материал корпуса: Nylon46, UL94-0
Материал контактов: Латунь, луженая поверх никеля
Сопротивление изоляции, не менее: 500 МОм
Сопротивление контактов, не более: 20 мОм
Номинальный ток: 1А
Диэлектрическая прочность: -500 В, в теч. 1мин.
Температурный диапазон: -25 °С...+85 °С |
| Число контактов |
А |
В |
С |
D |
2 |
1,25 |
3,05 |
4,25 |
7,65 |
3 |
2,50 |
4,30 |
5,50 |
8,90 |
4 |
3,75 |
5,55 |
6,75 |
10,15 |
5 |
5,00 |
6,80 |
8,00 |
11,40 |
6 |
6,25 |
8,05 |
9,25 |
12,65 |
7 |
7,50 |
9,30 |
10,50 |
13,90 |
8 |
8,75 |
10,65 |
11,75 |
15,15 |
9 |
10,00 |
11,80 |
13,00 |
16,40 |
10 |
11,25 |
13,05 |
14,25 |
17,65 |
11 |
12,50 |
14,30 |
15,50 |
18,90 |
12 |
13,75 |
15,55 |
16,75 |
20,15 |
|
