Соединители типов МР1, МР1Н |
Соединители МР1, МР1Н, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки и негерметичной кабельной розетки. Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым). Сочленение вилок с розетками резьбовое или врубное, поляризация корпусов - одношпоночная.
Условный размер корпусов, схемы расположения контактов D0,6 мм и их количество приведены в таблице 1.
Покрытие контактов : серебро, золото. Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствие с техническими условиям ГЕ0.364.184ТУ. (АШДК.434410.061ТУ)
Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков: |
 |
| МР 1 |
Н |
-10 |
-5 |
В |
| Тип соединителя |
|
|
|
|
| Н-только для негерметичной приборной вилки |
|
|
|
|
| Количество контактов |
|
|
|
|
Конструктивное исполнение:
1- Вилка приборная резьбового сочленения с серебреными контактами,
2- Вилка приборная резьбового сочленения с золочеными контактами
3- Вилка приборная врубного сочленения с серебреными контактами
4- Вилка приборная врубного сочленения с золочеными контактами
5- Розетка кабельная резьбового сочленения с серебреными контактами
6- Розетка кабельная резьбового сочленения с золочеными контактами
7- Розетка приборная врубного сочленения с серебреными контактами
8- Розетка приборная врубного сочленения с золочеными контактами |
|
|
|
|
Всеклиматическое исполнение |
|
|
|
|
|
| Технические характеристики |
| Сопротивление контактов, не более |
10 мОм |
| Сопротивление изоляции в нормальных климатических условиях, не менее |
1000 МОм |
| Максимальная токовая нагрузка |
см. табл. 1 |
| Максимальное рабочее напряжение (амплитудное значение) |
150 В |
| Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806·104 Па (1кгс/см2) |
0,1 л/ч |
| Количество сочленений – расчленений |
250 |
Минимальная наработка соединителей
МР1
МР1Н |
5000 ч
10000 ч |
| Срок сохраняемости |
15 лет |
| Соединители устойчивы к воздействию спецфакторов |
| Условия эксплуатации |
| Механические факторы: |
| Синусоидальная вибрация: |
Диапазон частот, Гц
Ускорение, м/с2 (g) |
1 - 2500
147 (15) |
Механический удар:
Одиночного действия: Ускорение, м/с2 (g)
Многократного действия: Ускорение, м/с2(g) |
1471(150)
343(35) |
Климатические факторы: |
Повышенная рабочая температура среды, °С |
85 |
Пониженная рабочая температура среды, °С |
минус 60 |
Атмосферное пониженное давление, Па (мм рт. ст.) |
1,3·10-4(1·10-6) |
|
| |
Таблица 1 |
| Условный размер корпуса |
Схема расположения контактов |
Количество контактов |
Максимальная токовая нагрузка, А |
На одиночный контакт |
Суммарная на соединитель |
10 |
 |
10 |
3 |
5 |
12 |
 |
19 |
3 |
9,5 |
14 |
 |
30 |
3 |
15 |
18 |
 |
50 |
3 |
25 |
22 |
 |
76 |
3 |
38 |
27 |
 |
102 |
3 |
51 |
|

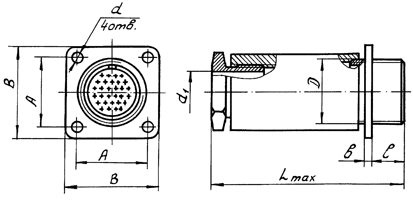

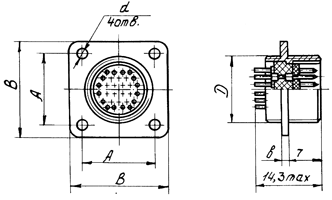

| Вилка (розетка) приборная МР1, МР1Н резьбового сочленения без кожуха |
Таблица 2 |
 |
Условный размер корпуса |
D, мм |
d, мм |
A, мм |
B, мм |
b, мм |
10 |
М10х0,75 |
2,2 |
11,8 |
16,5 |
1,4 |
12 |
М12х0,75 |
2,2 |
13,2 |
18 |
1,4 |
14 |
М14х0,75 |
2,2 |
15 |
20 |
1,4 |
18 |
М18х0,75 |
2,2 |
18 |
24 |
1,4 |
22 |
М22х0,75 |
2,7 |
21,5 |
28 |
1,8 |
27 |
М27х0,75 |
3,2 |
26 |
33 |
2 |
|
| Вилка (розетка) приборная МР1, МР1Н резьбового и врубного сочленения с кожухом |
Таблица 3 |
 |
Условный размер корпуса |
D, мм |
d, мм |
d1, мм |
A, мм |
B, мм |
b, мм |
Lmax, мм |
l, мм |
10 |
М10х0,75 |
2,2 |
6 |
11,8 |
16,5 |
1,4 |
36 |
5,9 |
12 |
М12х0,75 |
2,2 |
8 |
13,2 |
18 |
1,4 |
38 |
5,9 |
14 |
М14х0,75 |
2,2 |
9 |
15 |
20 |
1,4 |
41 |
5,9 |
18 |
М18х0,75 |
2,2 |
11 |
18 |
24 |
1,4 |
43 |
5,9 |
22 |
М22х0,75 |
2,7 |
13 |
21,5 |
28 |
1,8 |
45 |
6,3 |
27 |
М27х0,75 |
3,2 |
16 |
26 |
33 |
2 |
48 |
6,5 |
*Для резьбового соединения разм. l=7 при любом условном размере корпуса |
|

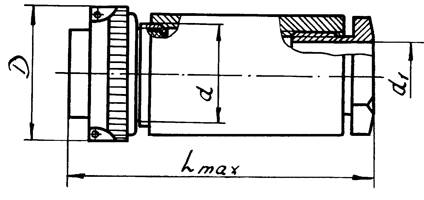

| Розетка кабельная МР1 резьбового сочленения без кожуха |
Розетка кабельная МР1 резьбового сочленения с кожухом |
Таблица 4 |
 |
 |
Условный размер корпуса |
мм |
D |
d |
d1 |
Lmax |
10 |
14 |
М10х0,75 |
6 |
36 |
12 |
16 |
М12х0,75 |
8 |
38 |
14 |
18 |
М14х0,75 |
9 |
41 |
18 |
22,5 |
М18х0,75 |
11 |
43 |
22 |
26,5 |
М22х0,75 |
13 |
45 |
27 |
31,5 |
М27х0,75 |
16 |
48 |
|

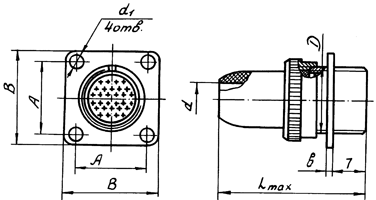

| Вилка приборная МР1, МР1Н резьбового сочленения, с кожухом-2 |
Таблица 5 |
 |
Условный размер корпуса |
мм |
D |
d |
d1 |
A |
B |
b |
Lmax |
10 |
М10х0,75 |
4,5 |
2,2 |
11,8 |
16,5 |
1,4 |
29 |
12 |
М12х0,75 |
6 |
2,2 |
13,2 |
18 |
1,4 |
30 |
14 |
М14х0,75 |
7 |
2,2 |
15 |
20 |
1,4 |
31 |
18 |
М18х0,75 |
9,2 |
2,2 |
18 |
24 |
1,4 |
32 |
22 |
М22х0,75 |
11 |
2,7 |
21,5 |
28 |
1,8 |
33 |
27 |
М27х0,75 |
13 |
3,2 |
26 |
33 |
2 |
34 |
|
| Вилка приборная МР1, МР1Н врубного сочленения, с кожухом-2 |
Таблица 6 |
 |
Условный размер корпуса |
мм |
D |
d |
d1 |
A |
B |
b |
Lmax |
10 |
М10х0,75 |
4,5 |
2,2 |
11,8 |
16,5 |
1,4 |
29 |
12 |
М12х0,75 |
6 |
2,2 |
13,2 |
18 |
1,4 |
30 |
14 |
М14х0,75 |
7 |
2,2 |
15 |
20 |
1,4 |
31 |
18 |
М18х0,75 |
9,2 |
2,2 |
18 |
24 |
1,4 |
32 |
22 |
М22х0,75 |
11 |
2,7 |
21,5 |
28 |
1,8 |
33 |
27 |
М27х0,75 |
13 |
3,2 |
26 |
33 |
2 |
34 |
|

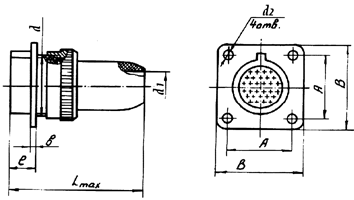

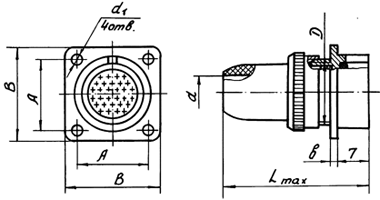

| Розетка МР1 кабельная резьбового сочленения, с кожухом -2 |
Розетка МР1 приборная врубного сочленения, с кожухом -2 |
Таблица 7 |
 |
 |
Условный размер корпуса |
мм |
d |
D |
d1 |
d2 |
A |
B |
b |
l |
Lmax |
10 |
М10х0,75 |
14 |
4,5 |
2,2 |
11,8 |
16,5 |
1,4 |
5,9 |
29 |
12 |
М12х0,75 |
16 |
6 |
2,2 |
13,2 |
18 |
1,4 |
5,9 |
30 |
14 |
М14х0,75 |
18 |
7 |
2,2 |
15 |
20 |
1,4 |
5,9 |
31 |
18 |
М18х0,75 |
22,5 |
9,2 |
2,2 |
18 |
24 |
1,4 |
5,9 |
32 |
22 |
М22х0,75 |
26,5 |
11 |
2,7 |
21,5 |
28 |
1,8 |
6,3 |
33 |
27 |
М27х0,75 |
31,5 |
13 |
3,2 |
26 |
33 |
2 |
6,5 |
34 |
|
