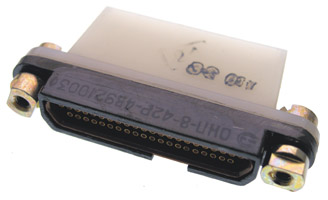

Cоединители типa ОНП-ЖИ-8
Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Стандарты: ОСТ В 11 0121-91, НЩО.364.021 ТУ Описание конструкции: - врубное сочленение с винтовой фиксацией и кодирующим элементом - климатическое исполнение В - покрытие контактов: золото или серебро - метод монтажа: пайка
ОНП-ЖИ-8 21(42) /46х8 В(Р) 23(29, 38) 1 (2-6) -C -B Тип соединителя               Количество контактов 21, 42               Условный размер вилки (розетки)               Вид контактов: В - вилка (штырь) Г - розетка (гнездо)               Конструктивное исполнение: 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора 38 - вилка кабельная               5 - номер позиции кодирующего элемента (1, 2, 3, 4, 5, 6)               С - дополнительное обозначение только для соединителей с серебряным покрытием рабочих (контактных) частей контактов               Всеклиматическое исполнение	Обозначение Б, мм Вилка ОНП-ЖИ-8-21/46х8-В38-1-В 6,0 ОНП-ЖИ-8-21/46х8-В38-2-В 9,5 ОНП-ЖИ-8-21/46х8-В38-3-В 13,0 ОНП-ЖИ-8-21/46х8-В38-4-В 16,5 ОНП-ЖИ-8-21/46х8-В38-5-В 20,0 ОНП-ЖИ-8-21/46х8-В38-6-В 23,5 Вилка ОНП-ЖИ-8-42/46х8-В38-1-В 6,0 ОНП-ЖИ-8-42/46х8-В38-2-В 9,5 ОНП-ЖИ-8-42/46х8-В38-3-В 13,0 ОНП-ЖИ-8-42/46х8-В38-4-В 16,5 ОНП-ЖИ-8-42/46х8-В38-5-В 20,0 ОНП-ЖИ-8-42/46х8-В38-6-В 23,5 Розетка ОНП-ЖИ-8-21/46х8-Р23-1-В 6,0 ОНП-ЖИ-8-21/46х8-Р23-2-В 9,5 ОНП-ЖИ-8-21/46х8-Р23-3-В 13,0 ОНП-ЖИ-8-21/46х8-Р23-4-В 16,5 ОНП-ЖИ-8-21/46х8-Р23-5-В 20,0 ОНП-ЖИ-8-21/46х8-Р23-6-В 23,5 Розетка ОНП-ЖИ-8-42/46х8-Р23-1-В 6,0 ОНП-ЖИ-8-42/46х8-Р23-2-В 9,5 ОНП-ЖИ-8-42/46х8-Р23-3-В 13,0 ОНП-ЖИ-8-42/46х8-Р23-4-В 16,5 ОНП-ЖИ-8-42/46х8-Р23-5-В 20,0 ОНП-ЖИ-8-42/46х8-Р23-6-В 23,5 Розетка ОНП-ЖИ-8-21/46х8-Р29-1-В 6,0 ОНП-ЖИ-8-21/46х8-Р29-2-В 9,5 ОНП-ЖИ-8-21/46х8-Р29-3-В 13,0 ОНП-ЖИ-8-21/46х8-Р29-4-В 16,5 ОНП-ЖИ-8-21/46х8-Р29-5-В 20,0 ОНП-ЖИ-8-21/46х8-Р29-6-В 23,5 Розетка ОНП-ЖИ-8-42/46х8-Р29-1-В 6,0 ОНП-ЖИ-8-42/46х8-Р29-2-В 9,5 ОНП-ЖИ-8-42/46х8-Р29-3-В 13,0 ОНП-ЖИ-8-42/46х8-Р29-4-В 16,5 ОНП-ЖИ-8-42/46х8-Р29-5-В 20,0 ОНП-ЖИ-8-42/46х8-Р29-6-В 23,5
Технические характеристики Механические вибрация: диапазон частот, Гц 1…3000 ускорение, м/с2 196 (20g) одиночные удары: ускорение, м/с2 10000 (1000g) длительность, мс 0,1-2,0 многократные удары: ускорение, м/с2 1500 (150g) длительность, мс 1-5 линейные нагрузки: ускорение, м/с2 1962 (200g) Требования к надежности минимальная наработка, ч 10000 при числе сочленений-расчленений 250 минимальный срок сохраняемости, лет 15 Электрические максимальное рабочее напряжение постоянного тока, не более 100 В рабочий ток на контакт, не более 1 А сопротивление электрического контакта, не более 10 мОм сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм Климатические температура окружающей среды, °С от минус 60 до плюс 85 смена температур, °С (с учетом температуры перегрева контактов) от минус 60 до плюс 95 атмосферное пониженное рабочее давление, Па (мм.рт.ст.) 1,3•10-4 (1•10-6)

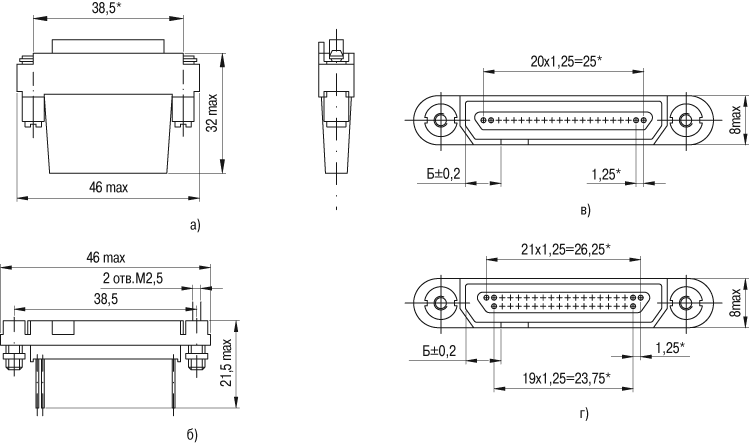

Рисунок 1 - Соединитель типа ОНП-ЖИ-8 *Размеры для справок: а - вилка; б - розетка; в,г - схемы расположения контактов розеток.
