Cоединители типa РБН1, РБН1Б
Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Стандарты ОСТ В 110121-91 ГЕО.364.151 ТУ Описание конструкции - байонетное сочленение - климатическое исполнение В - РБН1 - водонепроницаемые (глубина по­гружения в воду 2 м), РБН1Б - брызгозащитные - покрытие контактов: серебро - метод монтажа: пайка
Технические характеристики Механические, вибрация: диапазон частот, Гц -1...1000 ускорение, м/с2 98,1 (10 g) одиночные удары: ускорение, м/с2 4905 (500 g) многократные удары: ускорение, м/с2 1471 (150 g) линейные нагрузки: ускорение, м/с2 490 (50 g) Требования к надежности минимальная наработка, ч 5000 при числе сочленений-расчленений 1000 минимальный срок сохраняемости, лет 15 Электрические максимальное рабочее напряжение, не более 700 В рабочий ток на контакт, не более, А D1,5 - 3,5...3,9; D2,5 - 8...10; D3,5 - 22,5...25; D5,5 - 50; D9,0 - 100 сопротивление контактов, не более, МОм D1,5 - 7; D2,5 - 4; D3,5 - 2; D5,5 - 1; D9,0 - 0,75 сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм Климатические температура окружающей среды, °С РБН1 от - 60 до +70 РБН1Б от - 60 до + 100 смена температур, °С РБН1 от - 60 до + 85 РБН1Б (с учетом температуры перегрева контактов) от - 60 до + 115 атмосферное пониженное давление рабочее Па (мм рт.ст.) 53600 (400)	РБН1 (РБН1Б) ­3 ­5 Ш 4 ­В Тип РБН1 - водонепроницаемое исполнение РБН1Б - брызгозащитное исполнение           Количество контактов           Сочетание контактов: 2 - все контакты диаметром 1,5 мм 5 - контакты диаметром 5,5 мм 17 - контакты диаметром 3,5; 5,5; 9,0 мм 18 - контакты диаметром 2,5 мм 19 - контакты диаметром 3,5 мм 26 - контакты диаметром 3,5; 5,5 мм           Вид контактов: Ш - вилка (штырь) Г - розетка (гнездо)           Конструктивное исполнение 1- приборная вилка (розетка) 2 - кабельная вилка (розетка) в угловом корпусе для соединения с приборной розеткой (вилкой) 3 - кабельная вилка (розетка) для соединения “кабель-кабель” 4 - кабельная вилка (розетка) в прямом корпусе для соединения с приборной розеткой (вилкой)           Всеклиматическое исполнение
Схемы расположения контактов Условный размер корпуса Схема расположения контактов Номер схемы сочетания контактов Диаметр контакта, мм Кол-во контактов, шт. 30 18 2,5 7 42 18 2,5 16 52 18 2,5 20 52 18 2,5 26 64 2 1,5 45 64 7 3,5 2 5,5 1 9,0 3	Условное обозначение контактов Диаметр контакта, мм 1,5 2,5 3,5 5,5 9,0 Условное обозначение контакта

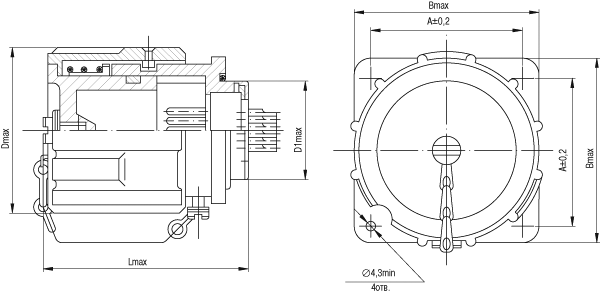

Таблица 1 Условное обозначение типоконструкции Размеры, мм Масса, г, не более D D1 L A B РБН1-7-18Ш1-В РБН1Б-7-18Ш1-В РБН1-7-18Г1-В РБН1Б-7-18Г1-В 51,2 30,2 76 35 45,2 220 253 РБН1-16-18Ш1-В РБН1Б-16-18Ш1-В РБН1-16-18Г1-В РБН1Б-16-18Г1-В 65,2 42,2 76 50 60,2 360 407 РБН1-20-18Ш1-В РБН1Б-20-18Ш1-В РБН1-20-18Г1-В РБН1Б-20-18Г1-В 75,2 52,2 76 60 70,2 452 396 РБН1-26-18Ш1-В РБН1Б-26-18Ш1-В РБН1-26-18Г1-В РБН1Б-26-18Г1-В 75,2 52,2 76 60 70,2 466 550 РБН1-45-2Ш1-В РБН1Б-45-2Ш1-В РБН1-45-2Г1-В РБН1Б-45-2Г1-В 85,2 64,2 76 70 80,2 568 620 РБН1-6-17Ш1-В РБН1Б-6-17Ш1-В РБН1-6-17Г1-В РБН1Б-6-17Г1-В 85,2 64,2 78 70 80,2 607 671	Рисунок 1 - Вилка (розетка) приборная

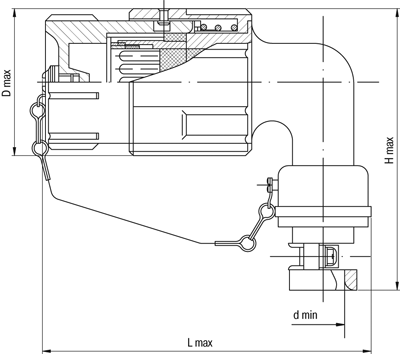

Таблица 2 Условное обозначение типоконструкции Размеры, мм Масса, г, не более D d H L РБН1-7-18Ш2-В РБН1Б-7-18Ш2-В РБН1-7-18Г2-В РБН1Б-7-18Г2-В 51,2 13,8 84,5 122 325 328 РБН1-16-18Ш2-В РБН1Б-16-18Ш2-В РБН1-16-18Г2-В РБН1Б-16-18Г2-В 65,2 25,8 131,2 135 526 530 РБН1-20-18Ш2-В РБН1Б-20-18Ш2-В РБН1-20-18Г2-В РБН1Б-20-18Г2-В 75,2 31,8 153,3 144 630 651 РБН1-26-18Ш2-В РБН1Б-26-18Ш2-В РБН1-26-18Г2-В РБН1Б-26-18Г2-В 75,2 31,8 153,3 144 640 702 РБН1-45-2Ш2-В РБН1Б-45-2Ш2-В РБН1-45-2Г2-В РБН1Б-45-2Г2-В 85,2 43,8 178,3 154 799 872 РБН1-6-17Ш2-В РБН1Б-6-17Ш2-В РБН1-6-17Г2-В РБН1Б-6-17Г2-В 85,2 43,8 178,3 154 852 924	Рисунок 2 - Вилка (розетка) в угловом корпусе

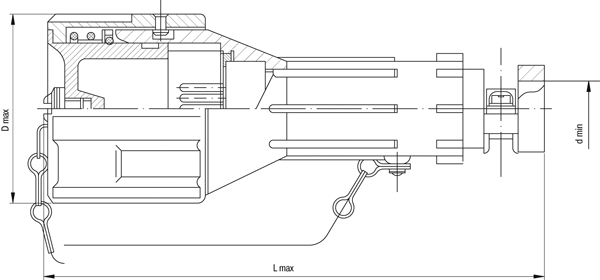

Таблица 3 Условное обозначение типоконструкции Размеры, мм Масса, г, не более D d L РБН1-7-18ШЗ-В РБН1Б-7-18ШЗ-В РБН1-7-18ГЗ-В РБН1Б-7-18ГЗ-В 51,2 13,8 148 243 276 РБН1-16-18ШЗ-В РБН1Б-16-18ШЗ-В РБН1-16-18ГЗ-В РБН1Б-16-18ГЗ-В 65,2 25,8 158 440 461 РБН1-20-18ШЗ-В РБН1Б-20-18ШЗ-В РБН1-20-18ГЗ-В РБН1Б-20-18ГЗ-В 75,2 31,8 165 565 586 РБН1-26-18ШЗ-В РБН1Б-26-18ШЗ-В РБН1-26-18ГЗ-В РБН1Б-26-18ГЗ-В 75,2 31,8 165 566 630 РБН1-45-2ШЗ-В РБН1Б-45-2ШЗ-В РБН1-45-2ГЗ-В РБН1Б-45-2ГЗ-В 85,2 43,8 170 705 778 РБН1-6-17ШЗ-В РБН1Б-6-17ШЗ-В РБН1-6-17ГЗ-В РБН1Б-6-17ГЗ-В 85,2 43,8 170 730 800	Рисунок 3 - Вилка (розетка) кабельная для соединения “кабель-кабель”

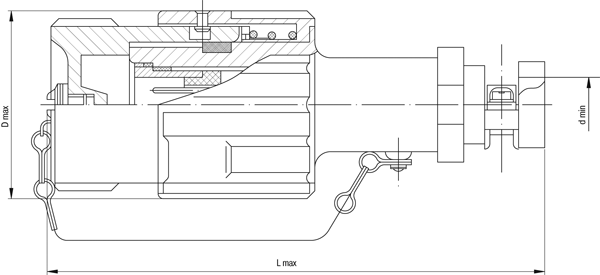

Таблица 4 Условное обозначение типоконструкции Размеры, мм Масса, г, не более D d L РБН1-7-18Ш4-В РБН1Б-7-18Ш4-В РБН1-7-18Г4-В РБН1Б-7-18Г4-В 51,2 13,8 137,2 332 318 РБН1-16-18Ш4-В РБН1Б-16-18Ш4-В РБН1-16-18Г4-В РБН1Б-16-18Г4-В 65,2 25,8 147,2 528 521 РБН1-20-18Ш4-В РБН1Б-20-18Ш4-В РБН1-20-18Г4-В РБН1Б-20-18Г4-В 75,2 31,8 154,2 620 683 РБН1-26-18Ш4-В РБН1Б-26-18Ш4-В РБН1-26-18Г4-В РБН1Б-26-18Г4-В 75,2 31,8 154,2 660 684 РБН1-45-2Ш4-В РБН1Б-45-2Ш4-В РБН1-45-2Г4-В РБН1Б-45-2Г4-В 85,2 43,8 159,2 752 880 РБН1-6-17Ш4-В РБН1Б-6-17Ш4-В РБН1-6-17Г4-В РБН1Б-6-17Г4-В 85,2 43,8 159,2 804 882	Рисунок 4 - Вилка (розетка) кабельная в прямом корпусе
