Cоединители типa РБН2 |
Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения
ОСТ В 11 0121-91, АВО.364.032ТУ
Описание конструкции:
- быстросочленяющиеся с пружинной фиксацией сочлененного положения
- кодирующий элемент
- климатическое исполнение В
- покрытие контактов: серебро
- метод монтажа: пайка
- пылебрызгозащищенные по стыку корпусов
Конструкция и размеры соединителей типа РБН2 приведены на рисунках 1,2 и в таблицах 1,2 |
 |
| Технические характеристики |
Механические, вибрация: |
диапазон частот, Гц -1...2000 ускорение, м/с2 |
294 (30 g) |
одиночные удары: ускорение, м/с2 |
4905 (500 g) |
многократные удары: ускорение, м/с2 |
392 (40 g) |
линейные нагрузки: ускорение, м/с2 |
490 (50 g) |
Требования к надежности |
минимальная наработка, ч |
10000 |
при числе сочленений-расчленений |
1500 |
минимальный срок сохраняемости, лет |
15 |
Электрические |
максимальное рабочее напряжение постоянного тока, не более |
500 В |
рабочий ток на контакт, не более, А: |
D2,5 - 20; D3,5 - 50; D5,5 -100 |
сопротивление электрического контакта, не более, мОм: |
D2,5 - 2,0; D3,5 -1,0; D5,5 - 0,7 |
сопротивление изоляции в нормальных климатических условиях, не менее |
5000 МОм |
Климатические |
температура окружающей среды, °С |
от -60 до +85 |
смена температур, °С (с учетом температуры перегрева контактов) |
от -60 до +145 |
атмосферное пониженное давление рабочее Па (мм рт.ст.) |
2000 (15) |
|
РБН2 |
-4 |
-18 |
Ш |
7 |
-B |
| Тип |
|
|
|
|
|
| Вид контактов: Ш - вилка (штырь) Г - розетка (гнездо) |
|
|
|
|
|
Сочетание контактов
18 - все контакты диаметром 2,5 мм
26 - контакты диаметром 2,5 и 5,5 мм
34 - контакты диаметром 2,5; 3,5; 5,5 мм |
|
|
|
|
|
| Вид контактов: Ш - вилка (штырь) Г - розетка (гнездо) |
|
|
|
|
|
Конструктивное исполнение
2 - блочный соединитель
7 - кабельный соединитель |
|
|
|
|
|
| Всеклиматическое исполнение |
|
|
|
|
|
|
| Условное обозначение контактов |
| Диаметр контакта, мм |
2,5 |
3,5 |
5,5 |
| Условное обозначение |
 |
 |
 |
|
| Схемы расположения контактов |
| Условный размер корпуса |
Схема расположения контактов |
Номер схемы сочетания контактов |
Диаметр контакта, мм |
Кол-во контактов, шт |
| 20 |
 |
18 |
2,5 |
4 |
| 40 |
 |
18 |
2,5 |
14 |
| 48 |
 |
26 |
2,5 |
5 |
5,5 |
4 |
 |
18 |
2,5 |
26 |
| 55 |
 |
34 |
2,5 |
18 |
3,5 |
3 |
5,5 |
2 |
 |
18 |
2,5 |
30 |
| 60 |
 |
34 |
2,5 |
28 |
3,5 |
2 |
5,5 |
1 |
 |
18 |
2,5 |
50 |
|
| Таблица 1 |
| Обозначение |
D1, мм |
D2, мм |
D3, мм |
D4, мм |
В, мм |
A, мм |
L, мм |
Масса,г, не более |
РБН2-4-18Ш2-В
РБН2-4-18Г2-В |
20,5 |
27 |
25,5 |
9,2 |
31,5 |
23 |
97 |
90
100 |
РБН2-14-18Ш2-В
РБН2-14-18Г2-В |
40,5 |
46 |
47,0 |
17,2 |
48,5 |
40 |
104 |
230
260 |
РБН2-9-26Ш2-В
РБН2-9-26Г2-В |
48,5 |
54 |
55,1 |
23,3 |
58,6 |
48 |
124 |
350
400 |
РБН2-26-18Ш2-В
РБН2-26-18Г2-В |
48,5 |
54 |
55,1 |
23,3 |
58,6 |
48 |
104 |
340
390 |
РБН2-23-34Ш2-В
РБН2-23-34Г2-В |
55,5 |
60 |
62,1 |
32,3 |
64,6 |
52 |
104 |
380
440 |
РБН2-30-18Ш2-В
РБН2-30-18Г2-В |
55,5 |
60 |
62,1 |
26,3 |
64,6 |
52 |
104 |
360
425 |
РБН2-31-34Ш2-В
РБН2-31-34Г2-В |
60,5 |
66 |
67,1 |
32,3 |
68,6 |
54 |
104 |
410
470 |
РБН2-50-18Ш2-В
РБН2-50-18Г2-В |
60,5 |
66 |
67,1 |
32,3 |
68,6 |
54 |
104 |
400
480 |
|

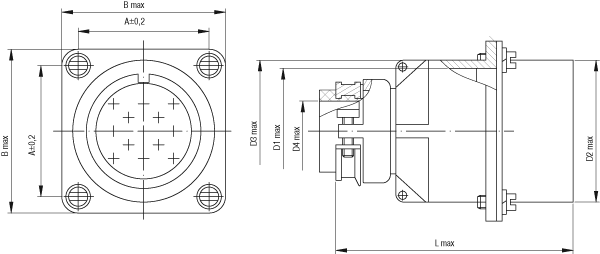

Рисунок 1 - Вилка (розетка) блочная
 |
| Таблица 2 |
| Обозначение |
D1, мм |
D2, мм |
L, мм |
Масса,г, не более |
РБН2-4-18Ш7-В
РБН2-4-18Г7-В |
34,5 |
9,2 |
91 |
80
90 |
РБН2-14-18Ш7-В
РБН2-14-18Г7-В |
53,6 |
17,2 |
102 |
205
250 |
РБН2-9-26Ш7-В
РБН2-9-26Г7-В |
61,6 |
23,3 |
122 |
330
380 |
РБН2-26-18Ш7-В
РБН2-26-18Г7-В |
61,6 |
23,3 |
102 |
320
380 |
РБН2-23-34Ш7-В
РБН2-23-34Г7-В |
67,6 |
32,3 |
102 |
325
395 |
РБН2-30-18Ш7-В
РБН2-30-18Г7-В |
67,6 |
26,3 |
102 |
320
390 |
РБН2-31-34Ш7-В
РБН2-31-34Г7-В |
73,6 |
32,3 |
102 |
340
440 |
РБН2-50-18Ш7-В
РБН2-50-18Г7-В |
73,6 |
32,3 |
102 |
350
440 |
|

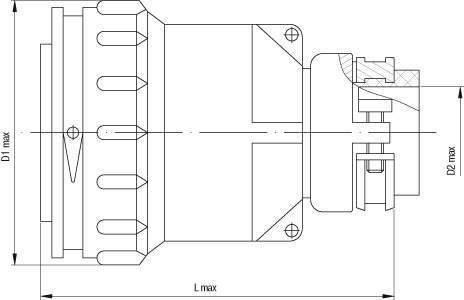

Рисунок 2 - Вилка (розетка) кабельная
 |
