Соединители прямоугольные комбинированные, малогабаритные типа РП15 |
| Низкочастотные прямоугольные соединители типа РП 15 по бро.364.090ТУ приемка ОТК и по ГЕО.364.160ТУ приемка ВП, врубного сочленения, без фиксации и с фиксацией сочлененного положения, предназначены для работы в низкочастотных электрических цепях постоянного и переменного тока, частотой до 3МГц и импульсного тока напряжением до 400 В, и силой тока 5 А, в радиочастотных электрических цепях с частотой тока до 10 ГГц напряжением до 100 В. Соединителям присвоены условные обозначения, состоящие из букв, цифр, соответствующих определенным классификационным признакам. |
 |
| Схема построения условного обозначения |
Тип соединителя (разъем прямоугольный) |
РП |
Порядковый номер конструкции |
15 |
Количество низкочастотных контактов |
9,15,23,32,50 |
Вид контактов: |
Штыри - Ш Гнезда - Г |
Наличие кожуха для закрепления кабеля |
К |
Условия эксплуатации |
Ускорение, q при вибрации |
20 |
Ускорение, q при многократных ударах |
50 |
Температура окружающей среды, °С |
-65...+115 |
Относительная влажность воздуха при температуре до +40°С,% |
98 |
Атмосферное пониженное рабочее давление, кПа |
1,34•10-9 |
Электрические параметры |
Рабочее напряжение, V |
400 |
Сила электрического тока на каждый контакт при его равномерной нагрузке, А |
3 |
Контактное сопротивление, Ом |
=<0.01 |
Сопротивление изоляции, мОм |
=>5000 |
Перегрев контактов, °С |
=<30 |
Механические характеристики |
Наработка, в течение которой соединители должны выдерживать 500 сочленений - расчленений |
10000 |
Усилие расчленения гнезд с калибром, кгс |
0,04 - 0,17 |
Покрытие контактов |
серебряное |
|

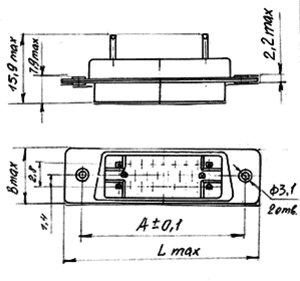

| Розетка РП 15 |
 |
Условное обозначение |
A |
Lmax |
B max |
Масса, г. |
РП15-9г |
26 |
33,3 |
12,39 |
9 |
РП15-15г |
34 |
41,3 |
15 |
РП15-23г |
35,5 |
43,8 |
15,31 |
17 |
РП15-32г |
44 |
52,31 |
17 |
РП15-50г |
65,5 |
72,8 |
26 |
|

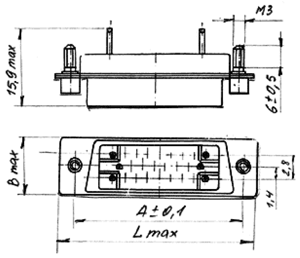

| Розетка РП 15 с фиксатором |
 |
Условное обозначение |
A |
Lmax |
B max |
Масса, г. |
РП15-9ф |
26 |
33.3 |
12,3 |
11 |
РП15-15ф |
34 |
41.3 |
11 |
РП15-23ф |
35,5 |
43,8 |
15,3 |
19 |
РП15-32ф |
44 |
52,3 |
19 |
РП15-50ф |
65,5 |
72,8 |
28 |
|

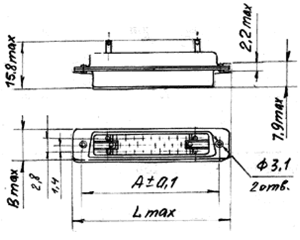

| Вилка РП 15 |
 |
Условное обозначение |
A |
Lmax |
B max |
Масса, г. |
РП15-9Ш |
26 |
33,3 |
12,3 |
7 |
РП15-15Ш |
34 |
41,3 |
13 |
РП15-23Ш |
35,5 |
43,8 |
15,3 |
14 |
РП15-32Ш |
44 |
52,3 |
16 |
РП15-50Ш |
65,5 |
72,8 |
23 |
|

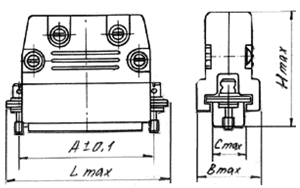

| Вилка РП 15 с кожухом |
 |
Условное обозначение |
А |
Lmax |
C max |
Bmax |
H max |
Масса,г |
РП15-9ШК |
26 |
33,28 |
9,6 |
16,6 |
26,98 |
13 |
РП15-15ШК |
34 |
41,28 |
31,98 |
19,6 |
РП15-23ШК |
35,5 |
43,78 |
12,62 |
19,6 |
33,98 |
22 |
РП15-32ШК |
44 |
52,28 |
40,98 |
26,4 |
РП15-50ШК |
65,5 |
72,78 |
43,98 |
39 |
|
