РПММ1 |
Миниатюрные соединители типа РПММ1 предназначены для соединения электрических цепей постоянного тока, переменного и импульсного токов (с частотой до 3 МГц) в электро- и радиотехнической аппаратуре с объемным монтажом. В кабельных и приборных частях соединителей предусмотрены резьбовые направляющие штыри и втулки. Материал покрытия контактов - серебро.
Условные обозначения (табл. 1). Пример: соединитель РПММ1-8Ш1.
Условия эксплуатации. Допускаемые значения механических и климатических воздействий приведены в табл. 2
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея и росы, солнечной радиации.
Расположение контактов показано на рис. 1. Значения суммарных усилий расчленения соединителей даны в табл. 4.
Надежность. Зависимость гарантийной наработки Т от температуры окружающей среды t с учетом температуры перегрева контактов при числе сочленений 500 приведена в табл. 5.
Конструкция и размеры розеток и вилок РПММ1 приведены на рис. 1- 7 и в табл. 6-10.
Применение и эксплуатация. Соединители типа РПММ1 блочного и кабельного исполнения предназначены соответственно для установки внутри блоков аппаратуры и для подсоединения к ней кабелей.
Розетки и вилки во время пайки должны быть установлены в положения, исключающие попадание припоя и флюса на изолятор. Пайка производится мягким припоем с бескислотным флюсом.
Возможные сочетания вилок и розеток РПММ.1 показаны в табл. 11.
Размеры разметки для крепления соединителей РПММ1 приведены на рис. 8 и в табл. 12. |
| Таблица 1 |
Наименование |
Обозначения |
| Тип |
РПММ1 |
| Число контактов |
8 (11,14,20,26) |
| Часть соединителя: вилка (штырь), розетка (гнездо) |
Ш (Г) |
| Конструктивное исполнение: |
|
| блочная часть без кожуха |
1 |
| блочная часть с резьбовыми направляющими |
3 |
| кабельная часть с хомутом |
6 |
| кабельная часть без кожуха |
8 |
| кабельная часть с прямым корпусом |
9 |
|
Рис. 1. Схема расположения контактов соединителей |
| Таблица 2 |
Наименование воздействующего фактора |
Значение |
| Ускорение, м/с2: |
| при вибрации в диапазоне частот 1...5000 Гц |
150 |
| для Ш1, Г1, Ш8, Г2 в диапазоне 1...80 Гц |
75 |
| при многократных ударах (для Ш1, Г1, Ш8, Г8) |
120 |
| при одиночных ударах |
10000 |
| при линейных нагрузках |
2000 |
| Температура окружающей среды, К (°С) |
213...373 (-60.. +100) |
| Относительная влажность воздуха при значении температуры +35°С, % |
98 |
Атмосферное давление:
пониженное, Па
повышенное, кПа |
1,333•10-4
303 |
|
| Таблица 3 |
Наименование параметра |
Значение |
Рабочее напряжение:
минимальное, В
максимальное. В |
0,001
200 |
Ток на контакт:
минимальный, мкА
максимальный, А |
1
3 |
| Сопротивление электрического контакта. Ом |
0,008 |
Сопротивление изоляции:
в нормальных условиях
при температуре 388 К (115°С)
при повышенной влажности до 98% при 40°С |
1000
50
20 |
Перегрев контактов, °С |
30 |
|
Рис. 2. Розетка РПМ1 блочная без кожуха |
| Таблица 4 |
Число контактов |
8 |
11 |
14 |
20 |
26 |
35 |
44 |
50 |
66 |
Усилие расчленения соединителей, Н |
15 |
20 |
26 |
38 |
49 |
66 |
83 |
95 |
120 |
|
| Таблица 5 |
t, К (°С) |
403 (130) |
393 (120) |
388 (115) |
383 (110) |
378 (105) |
373(100) |
Т•10-3, ч |
1 |
2 |
3 |
5 |
7,5 |
10 |
t, К (°С) |
368(95) |
363 (90) |
358 (85) |
348 (75) |
338 (65) |
Т•10-3, ч |
15 |
20 |
25 |
50 |
100 |
|
Рис. 3. Вилка (розетка) РПММ1 кабельная |
| Таблица 6 |
Условное обозначение блочной розетки |
Номер схемы на рис. 1 |
Размеры, мм |
Масса, г |
А |
В |
С |
РПММ1-8Г1 |
1 |
22,5 |
15 |
7 |
4,5 |
РПММ1-11Г1 |
2 |
25 |
17 |
5 |
РПММ1-14Г1 |
3 |
27,5 |
20 |
5,4 |
РПММ1-20Г1 |
4 |
32,5 |
25 |
6,4 |
РПММ1-26Г1 |
5 |
37,5 |
30 |
7,4 |
РПММ1-35Г1 |
6 |
45 |
37,5 |
8,9 |
РПММ1-44Г1 |
7 |
43,75 |
36,25 |
9 |
10,7 |
РПММ1-50Г1 |
8 |
47,5 |
40 |
11,7 |
РПММ1-66Г1 |
9 |
57,5 |
50 |
14,1 |
|
| Таблица 7 |
Условное обозначение кабельной вилки (розетки) |
Номер схемы на рис. 1 |
Размеры, мм |
Масса вилки (розетки), г |
А |
В |
С |
РПММ1-8Ш (Г) |
1 |
22,5 |
15 |
31 |
5.6 (5,7) |
РПММ1-11Ш (Г) |
2 |
25 |
17 |
5 (6.2) |
РПММ1-14Ш (Г) |
3 |
27,5 |
20 |
6.6 (6,9) |
РПММ1-20Ш (Г) |
4 |
32,5 |
25 |
8.7 (8,2) |
РПММ1-26Ш (Г) |
5 |
37,5 |
30 |
36 |
9 (9,6) |
РПММ1-35Ш (Г) |
6 |
45 |
37,5 |
1,5(11,2) |
РПММ1-44Ш (Г) |
7 |
43,75 |
36,25 |
10 (13,3) |
РПММ1-50Ш (Г) |
8 |
47,5 |
40 |
1,9(14,3) |
РПММ1-66Ш(Г) |
9 |
57,5 |
50 |
14,2(16,9) |
|

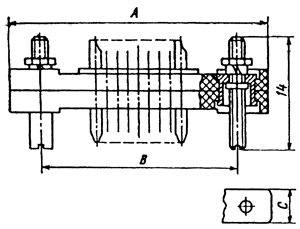

Рис. 4. Вилка (розетка) РПММ1 блочная с резьбовыми направляющими |
| Таблица 8 |
Условное обозначение блочной вилки (розетки) |
Номер схемы на рис. 1 |
Размеры, мм |
Масса вилки (розетки), г |
А |
В |
С |
РПММ1-8В (Г) |
1 |
22,5 |
15 |
7 |
3,4 (4,5) |
РПММ1-11В (Г) |
2 |
25 |
17 |
3,8 (5) |
РПММ1-14В (Г) |
3 |
27,5 |
20 |
4,2 (5,4) |
РПММ1-20В (Г) |
4 |
32,5 |
25 |
5 (6,4) |
РПММ1-26В (Г) |
5 |
37,5 |
30 |
6,8 (7,4) |
РПММ1-35В (Г) |
6 |
45 |
37,5 |
7,1 (8,9) |
РПММ1-44В (Г) |
7 |
43,75 |
36,25 |
9 |
8,5 (10,7) |
РПММ1-50В(Г) |
8 |
47,5 |
40 |
9,3 (11,7) |
РПММ1-66В(Г) |
9 |
57,5 |
50 |
11,4(14,1) |
|
Рис. 5. Вилка (розетка) РПММ1 кабельная без кожуха |
| Таблица 9 |
Условное обозначение кабельной вилки (розетки) |
Номер схемы на рис. 1 |
Размеры, мм |
Масса вилки (розетки), г |
А |
B |
C |
D |
РПММ1-8Ш6 |
1 |
23,6 |
15 |
8 |
35 |
9,2 (10,3) |
РПММ1-11Ш6 |
2 |
26 |
17 |
9 |
10,1 (11,2) |
РПММ1-14Ш6 |
3 |
28,5 |
20 |
10 |
1,2 (12,4) |
РПММ1-20Ш6 |
4 |
33,5 |
25 |
12 |
13,3 (14,7) |
РПММ1-26Ш6 |
5 |
38,5 |
30 |
13 |
39 |
15,1 (16,7) |
РПММ1-35Ш6 |
6 |
46 |
37,5 |
14 |
18,1 (19,9) |
РПММ1-44Ш6 |
7 |
44,75 |
36,25 |
16 |
21 (23,2) |
РПММ1-50Ш6 |
8 |
48,5 |
40 |
17 |
23 (25,2) |
РПММ1-66Ш6 |
9 |
58,5 |
50 |
20 |
26,7 (29,5) |
|
Рис. 6. Вилка (розетка) РПММ1 кабельная с прямым кожухом |
| Таблица 10 |
Вилка |
Розетка |
РПММ1-Ш1 |
РПММ1-Г8 |
РПММ1-Ш8 |
РПММ1-Г1 |
РПММ1-Ш3 |
РПММ1-Г6, Г9 |
РПММ1-Ш6 |
РПММ1-Г3 |
РПММ1-Ш9 |
РПММ1-Г3 |
|
| Таблица 11 |
Номер схемы на рис. 1 |
Размеры, мм |
Номер схемы на рис. 1 |
Размеры, мм |
А |
B |
C |
А |
B |
C |
1 |
15 |
10 |
7 |
6 |
37,5 |
32,5 |
9 |
| 2 |
17.5 |
12 |
7 |
36,25 |
31,25 |
| 3 |
20 |
15 |
8 |
40 |
35 |
| 4 |
25 |
20 |
9 |
50 |
45 |
| 5 |
30 |
26 |
|
|
Рис. 7. Разметка для крепления соединителей РПММ1 |
