Соединители типа РПС 1 |
Соединители РПС 1 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов. Соединители состоят из вилки и розетки.
Соединители предназначены для объемного и печатного монтажа.
Схемы расположения контактов и их количество приведены в табл.1.
Покрытие контактов - золото.
Соединители изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ, в соответствие с техническими условиями АСЛР.434410.022 ТУ и взаимосочленяемы с соединителямиРПС1по ОЮ0.364.044ТУ
Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков: |
 |
| Технические характеристики |
| Сопротивление контактов, не более |
10 мОм |
| Сопротивление изоляции в нормальных климатических условиях, не менее |
1000 МОм |
| Максимальное рабочее напряжение (амплитудное значение) |
100 В |
| Количество сочленений – расчленений |
250 |
| Минимальная наработка |
10000 ч |
| Срок сохраняемости |
25 лет |
| Соединители устойчивы к воздействию спецфакторов |
| Условия эксплуатации |
| Механические факторы: |
| Синусоидальная вибрация: |
|
| Диапазон частот, Гц |
1 - 5000 |
| Ускорение, м/с2(g) |
400 (40) |
Механический удар:
Одиночного действия: Ускорение, м/с2(g)
Многократного действия: Ускорение, м/с2(g) |
10000 (1000)
1500 (150) |
| Климатические факторы: |
| Повышенная рабочая температура среды, °С |
85 |
| Пониженная рабочая температура среды, °С |
минус 60 |
| Атмосферное пониженное давление, Па (мм рт. ст.) |
1,3•10-4(10-6) |
|
| РПС1 |
7(15,21,37) |
Ш(Г) |
| Тип соединителя |
|
|
| Количество контактов |
|
|
Часть соединителя:
Ш- вилка, Г - розетка |
|
|
|
| Соответствие вилок розеткам |
Вилки |
РПС1-7Ш |
РПС1-15Ш |
РПС1-21Ш |
РПС1-37Ш |
Розетки |
РПС1-7Г |
РПС1-15Г |
РПС1-21Г |
РПС1-37Г |
|
| Условное обозначение |
Схема расположения контактов |
Количество контактов |
Максимальная токовая нагрузка, А |
| на одиночный контакт |
рабочая на каждый контакт |
РПС1-7Г
РПС1-7Ш |
 |
7 |
2 |
1 |
РПС1-15Ш
РПС1-15Г |
 |
15 |
2 |
1 |
РПС1-21Ш
РПС1-21Г |
 |
21 |
2 |
1 |
РПС1-37Ш
РПС1-37Г |
 |
37 |
2 |
1 |
|

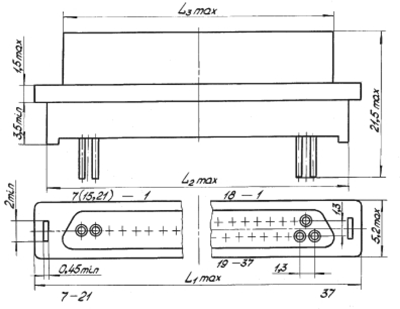

| Вилка РПС 1 |
Таблица 2 |
 |
Количество контактов |
мм |
L1max |
L2max |
L3max |
7 |
16 |
13,5 |
10,5 |
15 |
26,5 |
24 |
21 |
21 |
34 |
31,5 |
28,5 |
37 |
31,5 |
29 |
26 |
|

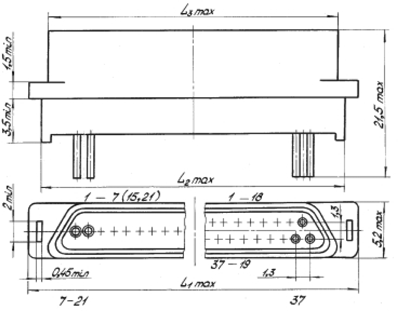

| Розетка РПС 1 |
Таблица 3 |
 |
Количество контактов |
мм |
L1max |
L2max |
L3max |
7 |
16 |
13,5 |
12,2 |
15 |
26,5 |
24 |
22,7 |
21 |
34 |
31,5 |
30,2 |
37 |
31,5 |
29 |
27,8 |
|
