Соединители РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители РС состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки. Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое. Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное. Фиксация сочлененного положения врубных соединителей обеспечивается устройствами потребителя.
Поляризация корпусов соединителей - одношпоночная. Соединители серии РС изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Условный размер корпусов, схемы расположения контактов D1 мм и их количество приведены в табл.1.
Покрытие контактов в соединителях: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ- золото, РСГТВ, РСГБТВ, РСБТВ, РСТВ- серебро. Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями АВ0.364.047ТУ (АШДК.434410.059ТУ) РСАТВ, РСТВ. Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:
РС Г 4 Б А ТВ
Тип соединителя
Г -для герметичной вилки
Количество контактов
Вид соединения вилки с розеткой: Б-врубное, без буквы- резьбовое
Покрытие контактов: А- золото, без буквы- серебро
Всеклиматическое исполнение
Технические характеристики
Сопротивление контактов, не более 5 мОм
Сопротивление изоляции в нормальных климатических условиях, не менее 1000 МОм
Максимальная токовая нагрузка см. табл.1
Максимальное рабочее напряжение (амплитудное значение) 200 В
Скорость утечки воздуха при перепаде давления 9,806 104Па (1кгс/см2)
для вилок РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, не более 0,1 л/ч
Количество сочленений - расчленений 250
Минимальная наработка соединителей 1000 ч
Срок сохраняемости 15 лет
Соединители устойчивы к воздействию спецфакторов
Условия эксплуатации
Механические факторы:
Синусоидальная вибрация:
Диапазон частот, Гц 1 - 5000
Ускорение, м/с2(g) 147 (15)
Механический удар:
Одиночного действия: Ускорение, м/с2(g) 5000 (500)
Многократного действия: Ускорение, м/с2(g) 5000 (500)
Климатические факторы:
Повышенная рабочая температура cреды, °С 85
Пониженная рабочая температура среды, °С минус 60
Атмосферное пониженное давление, Па (мм рт. cт.) 1,3•10-4(10-6)
Условный размер корпуса Схема расположения контактов Количество контактов Рабочая токовая нагрузка на каждый контакт Максимальная токовая нагрузка, А
На одиночный контакт Суммарная на соединитель
10 4 3,7 4 15
12 7 3,1 4 22
14 10 3 4 30
18 19 2,1 4 40
22 32 1,9 4 62
27 50 1,5 4 75

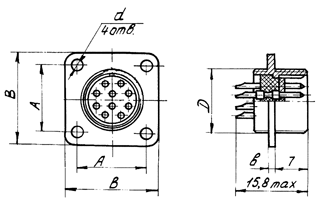

Вилка приборная РСБТВ, РСБАТВ, РСГБТВ, РСГБАТВ без кожуха Таблица 2
Условный размер корпуса мм
D d А B b
10 М10х0,75 2,2 11,8 16,5 1,4
12 М12х0,75 2,2 13,2 18 1,4
14 М14х0,75 2,2 15 20 1,4
18 М18х0,75 2,2 18 24 1,4
22 М22х0,75 2,7 21,5 28 1,8
27 М27х0,75 3,2 26 33 2
Вилка приборная РСБТВ, РСБАТВ, РСГБТВ, РСГБАТВ с кожухом Таблица 3
Условный размер корпуса мм
D d1 A B b Lmax
10 М10х0,75 6 11,8 16,5 1,4 36
12 М12х0,75 8 13,2 18 1,4 38
14 М14х0,75 9 15 20 1,4 41
18 М18х0,75 11 18 24 1,4 43
22 М22х0,75 13 21,5 28 1,8 45
27 М27х0,75 16 26 33 2 48

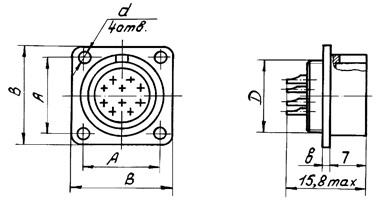

Вилка приборная РСТВ, РСАТВ, РСГТВ, РСГАТВ без кожуха Таблица 4
Условный размер корпуса мм
D d A B b
10 М10х0,75 2,2 11,8 16,5 1,4
12 М12х0,75 2,2 13,2 18 1,4
14 М14х0,75 2,2 15 20 1,4
18 М18х0,75 2,2 18 24 1,4
22 М22х0,75 2,7 21,5 28 1,8
27 М27х0,75 3,2 26 33 2

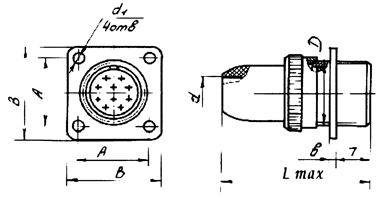

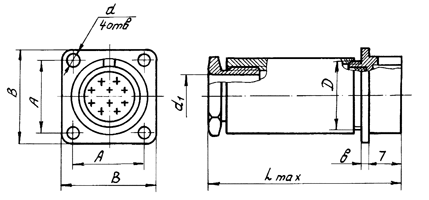

Вилка приборная РСТВ, РСАТВ, РСГТВ, РСГАТВ с кожухом Таблица 5
Условный размер корпуса мм
D d1 d A B b Lmax
10 М10х0,75 6 2,2 11,8 16,5 1,4 36
12 М12х0,75 8 2,2 13,2 18 1,4 38
14 М14х0,75 9 2,2 15 20 1,4 41
18 М18х0,75 11 2,2 18 24 1,4 43
22 М22х0,75 13 2,7 21,5 28 1,8 45
27 М27х0,75 16 3,2 26 33 2 48

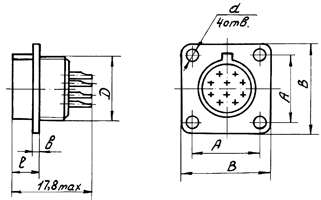

Розетка приборная РСБТВ, РСБАТВ без кожуха Таблица 6
Условный размер корпуса мм
D d A B b l
10 М10х0,75 2,2 11,8 16,5 1,4 5,9
12 М12х0,75 2,2 13,2 18 1,4 5,9
14 М14х0,75 2,2 15 20 1,4 5,9
18 М18х0,75 2,2 18 24 1,4 5,9
22 М22х0,75 2,7 21,5 28 1,8 6,3
27 М27х0,75 3,2 26 33 2 6,5

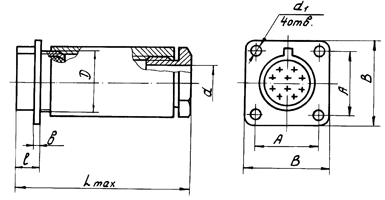

Розетка приборная РСБТВ, РСБАТВ с кожухом Таблица 7
Условный размер корпуса мм
D d d1 A B b l Lmax
10 М10х0,75 6 2,2 11,8 16,5 1,4 5,9 36
12 М12х0,75 8 2,2 13,2 18 1,4 5,9 38
14 М14х0,75 9 2,2 15 20 1,4 5,9 41
18 М18х0,75 11 2,2 18 24 1,4 5,9 43
22 М22х0,75 13 2,7 21,5 28 1,8 6,3 45
27 М27х0,75 16 3,2 26 33 2 6,5 48

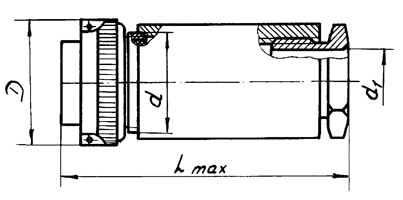

Розетка кабельная РСТВ, РСАТВ без кожуха Розетка кабельная РСТВ, РСАТВ с кожухом Таблица 8
Условный размер корпуса мм
D d d1 Lmax
10 14 М10х0,75 6 36
12 16 М12х0,75 8 38
14 18 М14х0,75 9 41
18 22,5 М18х0,75 11 43
22 26,5 М22х0,75 13 45
27 31,5 М27х0,75 16 48

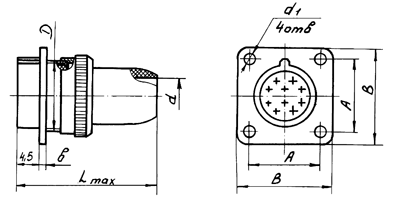

Вилка приборная РСТВ, РСАТВ, РСГТВ, РСГАТВ, с кожухом -2 Таблица 9
Условный размер корпуса мм
D d d1 A B b Lmax
10 М10х0,75 4,5 2,2 11,8 16,5 1,4 29
12 М12х0,75 6 2,2 13,2 18 1,4 30
14 М14х0,75 7 2,2 15 20 1,4 31
18 М18х0,75 9,2 2,2 18 24 1,4 32
22 М22х0,75 11 2,7 21,5 28 1,8 33
27 М27х0,75 13 3,2 26 33 2 34

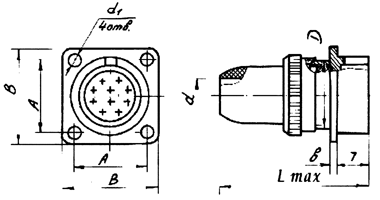

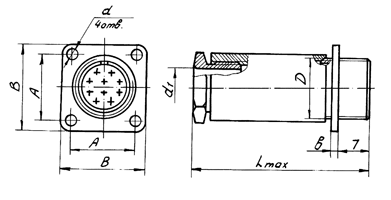

Вилка приборная РСБТВ, РСБАТВ, РСГБТВ, РСГБАТВ, с кожухом - 2 Таблица 10
Условный размер корпуса мм
D d d1 A B b Lmax
10 М10х0,75 4,5 2,2 11,8 16,5 1,4 29
12 М12х0,75 6 2,2 13,2 18 1,4 30
14 М14х0,75 7 2,2 15 20 1,4 31
18 М18х0,75 9,2 2,2 18 24 1,4 32
22 М22х0,75 11 2,7 21,5 28 1,8 33
27 М27х0,75 13 3,2 26 33 2 34
Розетки приборные РСБТВ, РСБАТВ, с кожухом -2 Таблица 11
Условный размер корпуса мм
D d d1 A B b Lmax
10 М10х0,75 4,5 2,2 11,8 16,5 1,4 29
12 М12х0,75 6 2,2 13,2 18 1,4 30
14 М14х0,75 7 2,2 15 20 1,4 31
18 М18х0,75 9,2 2,2 18 24 1,4 32
22 М22х0,75 11 2,7 21,5 28 1,8 33
27 М27х0,75 13 3,2 26 33 2 34

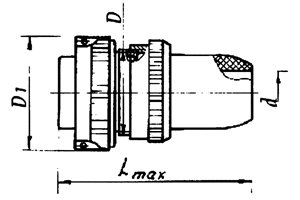

Розетки кабельные РСТВ, РСАТВ, с кожухом -2 Таблица 12
Условный размер корпуса мм
D D1 d Lmax
10 М10х0,75 14 4,5 29
12 М12х0,75 16 6 30
14 М14х0,75 18 7 31
18 М18х0,75 22,5 9,2 32
22 М22х0,75 26,5 11 33
27 М27х0,75 31,5 13 34
