Cоединители типa СНЦ13, СНЦ14, СНЦ42

Cоединители типa СНЦ13, СНЦ14, СНЦ42
Соединители СНЦ13, СНЦ14, СНЦ42 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки (СНЦ13, СНЦ14, СНЦ42) и негерметичной кабельной розетки СНЦ13 или герметичного перехода и 2-х кабельных розеток СНЦ13.
Крепление приборных вилок: СНЦ13 - сваркой, СНЦ14 - гайкой, СНЦ42 - пайкой. Соединители имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.Сочленение соединителей резьбовое.
Вилки и розетки СНЦ13, вилки СНЦ14 изготавливаются без кожухов или с кожухом, вилки СНЦ42 и переход СНЦ13 без кожуха.
Условный размер корпусов, схемы расположения контактов D0,6 мм и их количество приведены в таблице 1. Условный размер корпусов: вилок (розеток) СНЦ13,СНЦ14-10,12,14,18,22,27, вилок СНЦ42-10,12,14, перехода СНЦ 13-27. Покрытие контактов: штырей - никель, гнезд - золото.
Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствие с техническими условиями ГЕ0.364.245ТУ(НКЦС.434410.0106ТУ)
Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:
СНЦ13,14,42 10 /10 В(Р,П) 1(2,6,11) а(б,в,г,д,е) У B
Тип соединителя
Количество контактов
Условный размер корпуса
Часть соединителя: В - вилка, Р - розетка, П-переход
Конструктивное исполнение:
1 - вилка приборная или переход приборный без кожуха
2 - вилка приборная неэкраированная с прямым кожухом
6 - Розетка кабельная неэкраированная с прямым кожухом
11-розетка кабельная без кожуха
Многопозиционная поляризация
Уменьшенный диаметр фланца корпуса (для вилок СНЦ 13 10-ти, 19- ти контактных)
Всеклиматическое исполнение
Технические характеристики
Сопротивление контактов, мОм, не более СНЦ13, СНЦ14, СНЦ42 45мОм
СНЦ13 (переход) 90мОм
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 Мом
Максимальная токовая нагрузка см. табл. 1
Максимальное рабочее напряжение (амплитудное значение) 140 В
для вилок СНЦ13, СНЦ42, перехода СНЦ13 1•10-5 Па см3 с-1(1•10-7) мм.рт.ст.
Скорость утечки воздуха при перепаде давления 0,294 Мпа (Зкгс/см2). Для вилок СНЦ14 по месту уплотнения фланца корпуса 0,05 л/ч
Количество сочленений - расчленений 250
Минимальная наработка 2000 ч
Срок сохраняемости 15 лет
Соединители устойчивы к воздействию спецфакторов
Условия эксплуатации
Механические факторы:
Синусоидальная вибрация:
Диапазон частот, Гц 1 - 5000
Ускорение, м/с2 (g) 400 (40)
Механический удар:
Одиночного действия: ускорение, м/с2 (g) 15000 (1500)
Многократного действия: ускорение, м/с2 (g) 10000(1000)
Климатические факторы:
Повышенная рабочая температура среды, °С +85
Пониженная рабочая температура среды, °С -60
Атмосферное пониженое давление, Па (мм рт. ст.) 1,3•10-11(10-13)
Таблица 1
Условный размер корпуса Схема расположение контактов Количество контактов Рабочая токовая нагрузка на каждый контакт Максимальная токовая нагрузка, А
на одиночный контакт суммарная на соединитель
10 10 1 2 10
12 19 1,05 2 20
14 30 1 2 30
18 50 0,8 2 40
22 76 0,72 2 55
27 102 0,78 2 80
Розетка СНЦ 13
без кожуха c кожухом
Таблица 2
Условный размер корпуса мм
d d1 D L max
10 М10х0,75 6 14 36
12 М12х0,75 8 16 38
14 М14х0,75 9 18 41
18 М18х0,75 11 22,5 43
22 М22х0,75 13 26,5 45
27 М27х0,75 16 31,5 49

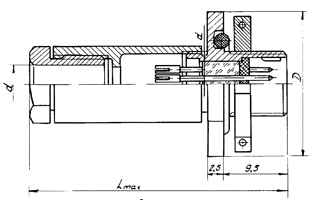

Вилка СНЦ 13
без кожуха с кожухом
Таблица 3
Условный размер корпуса мм
d d1 D L max
10 M10x0,75 6 17 40
22
12 М12х0,75 8 19 42
24
14 М14х0,75 9 25 45
18 М18х0,75 11 29 47
22 М22х0,75 13 33 49
27 М27х0,75 16 38 54

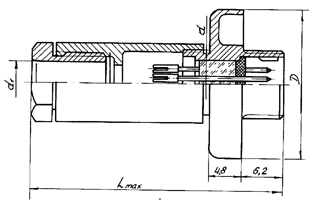

Вилка СНЦ 14
без кожуха с кожухом
Таблица 4
Условный размер мм
корпуса d d1 D L max
10 М10х0,75 6 22 40
12 М12х0,75 8 24 42
14 М14х0,75 9 25 45
18 М18х1,0 11 29 47
22 М22х1,0 13 33 49
27 М27х1,0 16 38 54
Вилка СНЦ42 Переход СНЦ13-102/27П-1-а-В
Таблица 5
Условный размер корпуса мм
d D
10 М10х0,75 12,5
12 М12х0,75 14,5
14 М14х0,75 16,5
