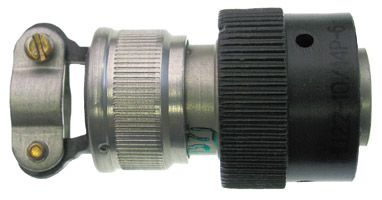

Cоединители типa СНЦ22

Cоединители типa СНЦ22 ГЕО.364.239 ТУ
Технические условия:
Тип соединителя: соединители цилиндрические субминиатюрные типа СНЦ22, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 500 В (амплитудное значение).
Состав соединителя: соединители СНЦ22 состоят из блочной и кабельной части.
Конструктивное исполнение: вилки и розетки могут быть как блочными, так и кабельными. Вилки и розетки изготавливаются без кожуха, с прямым кожухом, с обоймой под термоусаживающую трубку.
Тип сочленения: байонетный.
Взаимосочленение: кабельные розетки СНЦ22 соответствующих типономиналов по сочетанию контактов, условному размеру корпуса, позиции установки изолятора взаимосочленяемы с соответствующими вилками СНЦ22, СНЦ30, СНЦ31, СНЦ32 (бРО.364.039 ТУ).
Покрытие контактов: Контакты покрыты золотом, под обжимку D1,0 мм.
Климатическое исполнение: Соединители изготовляют для внутреннего монтажа во всеклиматическом исполнении.
Технические характеристики
Тип сочленения: байонетный
Типы кожухов (патрубков) прямой, угловой, обойма под термоусаживающаю трубку, обойма
Количество контактов: 4, 7, 10, 19, 32, 50
Способ монтажа: объемная, обжимка
Покрытие контактов: золото
Диапазон рабочих температур: -60 до +155 °С
Рабочий ток на каждый контакт: от 3,4 А до 5,0 А
Максимальное рабочее напряжение: 500 В
Количество типономиналов: 6
Количество сочленений: 500
Срок сохраняемости, лет: 15
СНЦ 22 10 14 В(Р) -1 -a -B
Тип соединителя
Номер разработки
Количество контактов: (10,19,32,50)
Условный размер вилки (розетки) (14,18,22,27)
Часть соединителя: В – вилка (Р – розетка)
Конструктивное исполнение (номер типоконструкции):
1-приборная часть без кожуха;
2-приборная часть с прямым кожухом;
6-кабельная часть с прямым кожухом;
11-кабельная часть без кожуха;
12-приборная часть с обоймой под термоусаживающиеся трубки;
13-кабельная часть с обоймой под термоусаживающиеся трубки.
Позиция установки изолятора:
а, б, в - варианты углового положения поляризующих шпонок и шпоночных пазов (при нормальном положении изолятора - буквенный индекс не проставляется)
Всеклиматическое исполнение
