Соединители (вилки и розетки) СНЦ23 предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными. Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 сочленяются с вилками СНЦ27, 28, 29, выпускаемыми по техническим условиям ГЕ0.364.038ТУ, сочленение соединителей - байонетное.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Монтаж проводов - обжимкой.
Условный размер корпусов, схемы расположения контактов D 1; 1,5; 2 мм и их количество приведены в таблице 1. Покрытие контактов - золото.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0. 364.241ТУ.
Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:
СНЦ-23 -4/ 14 В -1 -а(б,в,г) -В
Тип соединителя
Количество контактов
Условный размер корпуса
В - вилка, Р-розетка
Конструктивное исполнение
1 - приборная часть без кожуха
2 - приборная часть с прямым кожухом
4 - приборная часть с угловым кожухом
6 - кабельная часть с прямым кожухом
8 - кабельная часть с угловым кожухом
11 - кабельная часть без кожуха
12 - приборная часть с обоймой под термоусаживаемые трубки
13 - кабельная часть с обоймой под термоусаживаемые трубки
а (б, в, г) угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется)
В - всеклиматическое исполнение

Примечание. Конструктивное исполнение 12,13 ограниченного применения изготавливается по спецзаказу.
Технические характеристики
Диаметр контактов, мм 1 1.5 2
Сопротивление контактов, не более, мОм 4 2,5 1,6
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Максимальная токовая нагрузка см. табл. 1
Максимальное рабочее напряжение (амплитудное значение), В 700
Количество сочленений - расчленений 500
Минимальная наработка: 1000 ч
Срок сохраняемости 15 лет
Соединители устойчивы к воздействию спецфакторов
Условия эксплуатации
Механические факторы:
Синусоидальная вибрация:
Диапазон частот, Гц
Ускорение, м/с2 (g)		 1 - 5000
400 (40)
Механический удар:
Одиночного действия: Ускорение, м/с2 (g)
Многократного действия: Ускорение, м/с2 (g)
5000 (500)
1500 (150)
Климатические факторы:
Повышенная рабочая температура среды, °С 155
Пониженная рабочая температура среды, °С минус 60
Атмосферное пониженное давление, Па (мм рт. ст.) 1,33·10-10(10-12)
Условный размер корпуса Схема расположения контактов Условное обозначение контактов Диаметр контактов, мм Количество контактов Токовая нагрузка Угловое положение изолятора в корпусе вилки (в градусах)
рабочая на контакт Максимальная на контакт Нормальное положение а б в г
14 1,0 4 3 6 0 - 135 - -
1,5 3 6 12 0 160 - - -
18 1,0 10 3 6 0 - 70 - -
1,5 7 6 12 0 90 - - -
22 1,0 19 3 6 0 30 - 225 -
1,5 10 6 12 0 - 100 195 -
22 1,5 4 6 12 0 80 170 225 -
2,0 3 9 18
24 1,0 15 3 6 0 30 120 245 -
1,5 4 6 12
27 1,5 19 6 12 0 30 195 - -
1,0 24 3 6 0 45 150 195 -
1,5 4 6 12
1,0 32 3 6 0 45 135 - 270
30 1 41 3 6 0 45 90 - -
1,5 24 6 12 0 90 135 200 -
33 1,0 55 3 6 0 75 90 - 165
1,0 26 3 6 0 90 120 - -
2,0 6 9 18
36 1,0 61 3 6 0 90 160 190 -
1,0 23 3 6 0 90 135 200 250
1,5 20 6 12
39 1,0 40 3 6 0 90 180 270 315
1,5 2 6 12
2,0 3 9 18

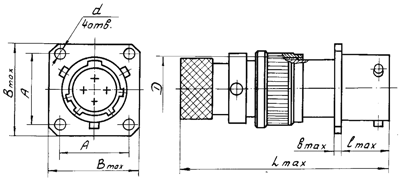

Соединители СНЦ23 приборные Таблица 2
Условный размер корпуса мм
D d A Bmax bmax lmax Lmax
14 М14х0,5 2,2 16,5 21,7 1,4 11,3 32
18 М18х1 3,2 19,5 25,9 1,4 11,3 32
22 М22х1 3,2 23 29,4 1,8 11,3 32
24 М24х1 3,2 25 31,4 1,8 11,3 32
27 М27х1 3,2 27 33,4 1,8 11,3 32
30 М30х1 3,2 31 37,8 1,8 11,3 32
33 М33х1 3,2 34 41,5 2 14,5 32
36 М36х1 3,2 36,4 44,5 2 15,3 33
39 М39х1 3,2 40 46,4 2 15,3 33

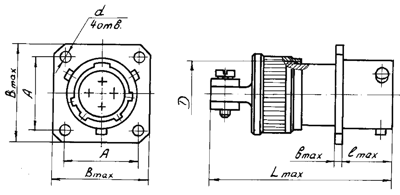

Соединители СНЦ23 приборные с прямым кожухом Таблица 3
Условный размер корпуса мм
D d A Bmax bmax lmax Lmax
14 М14х0,5 2,2 16,5 21,7 1,4 11,3 42
18 М18х1 3,2 19,5 25,9 1,4 11,3 42
22 М22х1 3,2 23 29,4 1,8 11,3 48
24 М24х1 3,2 25 31,4 1,8 11,3 48
27 М27х1 3,2 27 33,4 1,8 11,3 48
30 М30х1 3,2 31 37,8 1,8 11,3 48
33 М33х1 3,2 34 41,5 2 14,5 50
36 М36х1 3,2 36,4 44,5 2 15,3 50
39 М39х1 3,2 40 46,4 2 15,3 50

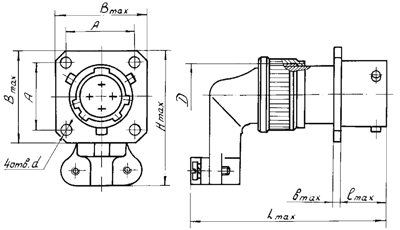

Соединители СНЦ23 приборные с угловым кожухом Таблица 4
Условный размер корпуса мм
D d A B bmax lmax Lmax Hmax
14 М14х0,5 2,2 16,5 21,7 1,4 11,3 48 33
18 М18х1 3,2 19,5 25,9 1,4 11,3 51 36
22 М22х1 3,2 23 29,4 1,8 11,3 55 40
24 М24х1 3,2 25 31,4 1,8 11,3 57 42
27 М27х1 3,2 27 33,4 1,8 11,3 60 45
30 М30х1 3,2 31 37,8 1,8 11,3 63 49
33 М33х1 3,2 34 41,5 2 14,5 68 52
36 М36х1 3,2 36,4 44,5 2 15,3 70 55
39 М39х1 3,2 40 46,4 2 15,3 73 57
Соединители СНЦ23 приборные с обоймой под термоусаживающиеся трубки Таблица 5
Условный размер корпуса мм
D d A Bmax bmax lmax Lmax
14 М14х0,5 2,2 16,5 21,7 1,4 11,3 50
18 М18х1 3,2 19,5 25,9 1,4 11,3 50
22 М22х1 3,2 23 29,4 1,8 11,3 50
24 М24х1 3,2 25 31,4 1,8 11,3 50
27 М27х1 3,2 27 33,4 1,8 11,3 50
30 М30х1 3,2 31 37,8 1,8 11,3 50
33 М33х1 3,2 34 41,5 2 14,5 51
36 М36х1 3,2 36,4 44,5 2 15,3 51
39 М39х1 3,2 40 46,4 2 15,3 51

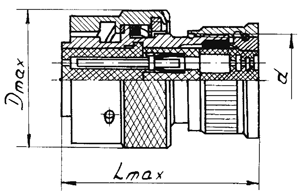

Соединители СНЦ23 кабельные Таблица 6
Условный размер корпуса мм
d Dmax Lmax
14 М14х0,5 22 32
18 М18х1 26 32
22 М22х1 29,5 32
24 М24х1 32 32
27 М27х1 35 32
30 М30х1 38 32
33 М33х1 42 34
36 М36х1 46 34
39 М39х1 49 34

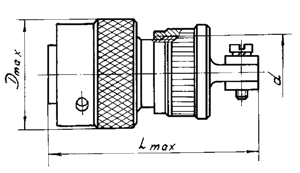

Соединители СНЦ23 кабельные с прямым кожухом Таблица 7
Условный размер корпуса мм
d Dmax Lmax
14 М14х0,5 22 42
18 М18х1 26 42
22 М22х1 29,5 48
24 М24х1 32 48
27 М27х1 35 48
30 М30х1 38 48
33 М33х1 42 50
36 М36х1 46 50
39 М39х1 49 50

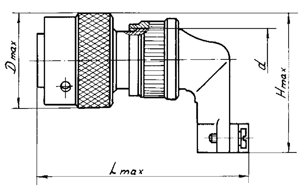

Соединители СНЦ23 кабельные с угловым кожухом Таблица 8
Условный размер корпуса мм
d Dmax Hmax Lmax
14 М14х0,5 22 32 48
18 М18х1 26 36 51
22 М22х1 29,5 40 55
24 М24х1 32 42 57
27 М27х1 35 45 60
30 М30х1 38 50 63
33 М33х1 42 53 68
36 М36х1 46 57 70
39 М39х1 49 60 73
Соединители СНЦ23 кабельные, с обоймой под термоусаживающиеся трубки Таблица 9
Условный размер корпуса мм
d Dmax Lmax
14 М14х0,5 22 50
18 М18х1 26 50
22 М22х1 29,5 50
24 М24х1 32 50
27 М27х1 35 50
30 М30х1 38 50
33 М33х1 42 51
36 М36х1 46 51
39 М39х1 49 51
