Прямоугольные соединители СНО58, СНО59

Прямоугольные соединители СНО58, СНО59
Технические условия бР0.364.021 ТУ
Область применения. Применяются в авиационной технике, в кораблестроении и вычислительной технике.
Назначение. Низкочастотные прямоугольные соединители типов СНО 58, СНО 59 для объемного монтажа, врубного сочленения предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении до 150В (амплитудное значение) и силе тока до 1,8А.
Технические характеристики
Климатическое исполнение В, УХЛ
Количество контактов 46, 69, 90, 113, 135
Шаг контактов, мм 2,5
Сопротивление контактов, мОм не более 10
Сопротивление изоляции, МОм не менее 5000
Усилие расчленения контактов, кгс
46-контактных 6
69-контактных 8
90-контактных 9,5
113-контактных 12
135-контактных 15
Усилие расчленения контактов, кгс 0,03-0,12
Температура окружающей среды, °С -60….+70
Синусоидальная вибрация в диапазоне частот от 1 до 2000 Гц c амплитудой ускорения 20 g
Многократные удары с ускорением до (длительность действия 2-10 мс) 40 g
Одиночные удары с ускорением до (длительность действия 1-2 мс) 500 g
Минимальная наработка: час 10000
Количество сочленений-расчленений 500

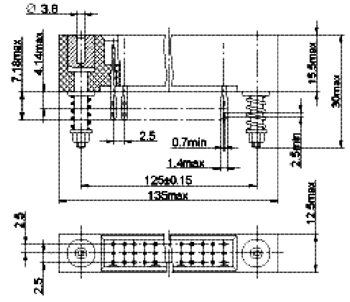

Вилка СНО58

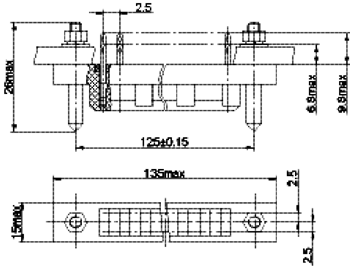

 Вилка СНО59

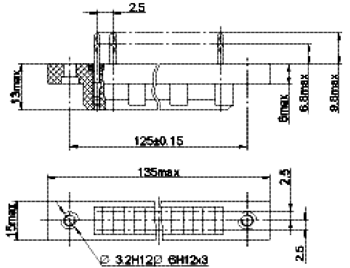

Розетка СНО58

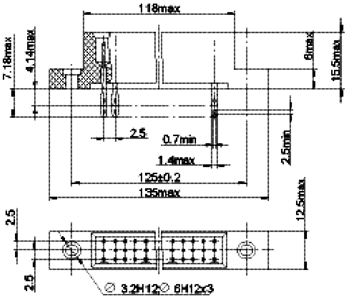

 Розетка СНО59
