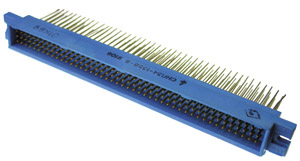

Cоединители типa СНП34, СНП34С |
Применяются в системах управления и телекоммуникаций. Стандарты НЕСК.434415.001 ТУ
Взаимозаменяемы и взаимосочленяемы с соединителями типов СНП34 и СНП34С, выпускаемыми по бРО.364.009 ТУ и могут сочленяться с соединителями СНО58, СНО59, выпускаемыми по бРО.364.021 ТУ
Описание конструкции
- врубные
- климатическое исполнение В
- покрытие контактов: золото, серебро
- метод монтажа: пайка или пайка и накрутка одновременно |
|
Характеристики |
Механические |
вибрация: |
диапазон частот, Гц |
1…2000 |
ускорение, м/с2 |
100 (10g) |
одиночные удары: ускорение, м/с2 |
5000 (500g) |
многократные удары: ускорение, м/с2 |
400 (40g) |
линейная нагрузка ускорение, м/с2 |
250 (25g) |
Требования к надежности |
минимальная наработка
СНП34
СНП34С |
15000 ч
10000 ч |
при числе сочленений-расчленений |
500 |
минимальный срок сохраняемости, лет |
15 |
Электрические |
максимальное рабочее напряжение постоянного тока при расстоянии между контактами 2,5 мм, не более |
150 В |
рабочий ток на контакт, не более |
2 А |
сопротивление электрического контакта, не более |
0,015 Ом |
сопротивление изоляции в нормальных климатических условиях, не менее |
5000 МОм |
Климатические |
температура окружающей среды, °С |
от минус 60 до плюс 70 |
смена температур, °С (с учетом температуры перегрева контактов) |
от минус 60 до плюс 100 |
атмосферное пониженное давление рабочее, Па (мм.рт.ст.) |
399,9 (3) |
|
Обозначение |
СНП34- |
-20 |
/27х9,4 |
Р/В |
-22 |
Тип
СНП34- покрытие контактов: золото
СНП34С - покрытие контактов: серебро |
|
|
|
|
|
Количество контактов 20 (30, 46, 69, 90, 113, 135) |
|
|
|
|
|
Условный размер 27х9,4 (132х9,4; 132х12,5; 44х12,5) |
|
|
|
|
|
Вид контактов:
В - вилка (штырь)
Р - розетка (гнездо)
| |
|
|
|
|
Конструктивная разновидность:
21 - прямая вилка (с прямым контактом)
22 - угловая розетка (с изогнутыми контактами) |
|
|
|
|
|
|

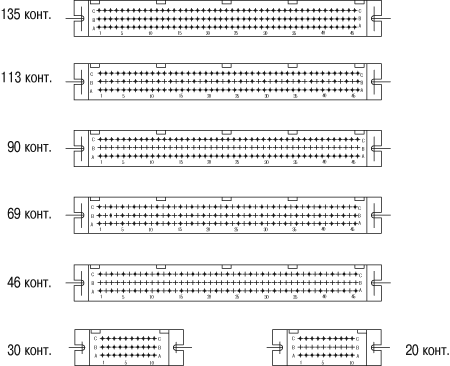

Схемы расположения контактов
Конструкция и размеры соединителей типа СНП34 и СНП34С приведены на рис. 1-4 и в табл.
*Размеры для справок |
Таблица 1 |
Обозначение |
Масса, г, не более |
Усилие расчленения вилки с розеткой, Н (кгс) |
Вилка |
СНП34-46/132х12,5В-21-В |
27 |
60 (6,0) |
СНП34-69/132х12,5В-21-В |
29 |
80 (8,0) |
СНП34-90/132х12,5В-21-В |
31 |
95 (9,5) |
СНП34-113/132х12,5В-21-В |
33 |
120 (12,0) |
СНП34-135/132х12,5В-21-В |
35 |
150 (15,0) |
СНП34С-46/132х12,5В-21-В |
27 |
60 (6,0) |
СНП34С-69/132х12,5В-21-В |
29 |
80 (8,0) |
СНП34С-90/132х12,5В-21-В |
31 |
95 (9,5) |
СНП34С-113/132х12,5В-21-В |
33 |
120 (12,0) |
СНП34С-135/132х12,5В-21-В |
35 |
150 (15,0 |
|

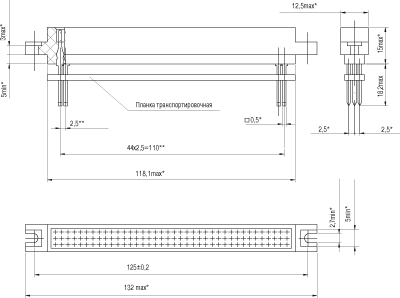

Рисунок 1 Вилка
*Размеры для справок
**Смещение осей хвостовиков от их номинального расположения с планкой транспортировочной не более 0,2 мм |
Таблица 2 |
Обозначение |
Масса, г, не более |
Усилие расчленения вилки с розеткой, Н (кгс) |
Вилка |
СНП34-20/44х12,5В-21-В |
14 |
30 (3,0) |
СНП34-30/44х12,5В-21-В |
15 |
45 (4,5) |
СНП34С-20/44х12,5В-21-В |
14 |
30 (3,0) |
СНП34С-30/44х12,5В-21-В |
15 |
45 (4,5) |
|

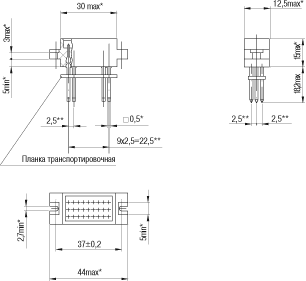

Рисунок 2 Вилка *Размеры для справок **Смещение осей хвостовиков от их номинального расположения не более 0,2 мм |
Таблица 3 |
Обозначение |
Масса, г, не более |
Усилие расчленения вилки с розеткой, Н (кгс) |
Розетка |
СНП34-46/132х9,4Р-22-В |
27 |
60 (6,0) |
СНП34-69/132х9,4Р-22-В |
29 |
80 (8,0) |
СНП34-90/132х9,4Р-22-В |
31 |
95 (9,5) |
СНП34-113/132х9,4Р-22-В |
33 |
120 (12,0) |
СНП34-135/132х9,4Р-22-В |
35 |
150 (15,0) |
СНП34С-46/132х9,4Р-22-В |
27 |
60 (6,0) |
СНП34С-69/132х9,4Р-22-В |
29 |
80 (8,0) |
СНП34С-90/132х9,4Р-22-В |
31 |
95 (9,5) |
СНП34С-113/132х9,4Р-22-В |
33 |
120 (12,0) |
СНП34С-135/132х9,4Р-22-В |
35 |
150 (15,0) |
|

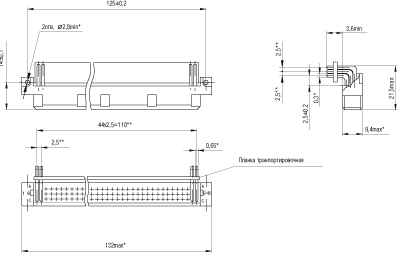

Рисунок 3 Розетка *Размеры для справок **Смещение осей хвостовиков от их номинального расположения не более 0,3 мм |
Таблица 4 |
Обозначение |
Масса, г, не более |
Усилие расчленения вилки с розеткой, Н (кгс) |
Розетка |
СНП34-20/27х9,4Р-22-В |
11 |
30 (3,0) |
СНП34-30/27х9,4Р-22-В |
12 |
45 (4,5) |
СНП34С-20/27х9,4Р-22-В |
11 |
30 (3,0) |
СНП34С-30/27х9,4Р-22-В |
12 |
45 (4,5) |
Примечание
C вилками СНП34 и СНП34С с числом контактов 135 (113, 90, 69, 46) можно сочленять дочетырех розеток СНП34 и СНП34С с числом контактов 30 (20) |

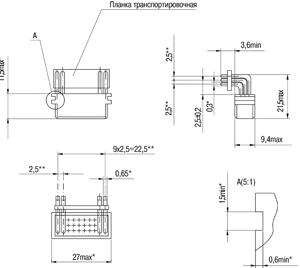

| Рисунок 4 Розетка
*Размеры для справок
**Смещение осей хвостовиков от их номинального расположения не более 0,3 мм |
