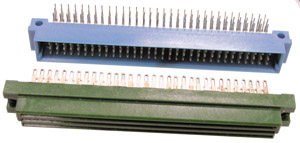

Соединители типa СНП59, СНО64 |
Применяются в системах управления и телекоммуникаций
Стандарты. НЕСК.434415.001 ТУ
Взаимозаменяемы и взаимосочленяемы с соединителями типов СНП59 и СНО64, выпускаемыми по КЕО.364.043 ТУ
Описание конструкции.
- врубные
- климатическое исполнение В
- покрытие контактов: золото, серебро
- метод монтажа: пайка, накрутка |
 |
| Характеристики |
Механические |
вибрация диапазон частот, Гц - ускорение, м/с2 |
1…2000 - 100 (10g) |
одиночные удары: ускорение, м/с2 |
5000 (500g) |
многократные удары: ускорение, м/с2 |
400 (40g) |
линейные нагрузки: ускорение, м/с2 |
250 (25g) |
Требования к надежности |
минимальная наработка, ч
с покрытием серебро
с покрытием золото |
10000
15000; при числе сочленений расчленений 500 |
минимальный срок сохраняемости, лет |
15 |
Электрические |
максимальное рабочее напряжение постоянного тока при расстоянии между контактами 2,5 мм, не более |
250 В |
рабочий ток на контакт, не более |
2 А |
сопротивление электрического контакта, не более |
0,015 Ом |
сопротивление изоляции в нормальных климатических условиях, не менее |
5000 МОм |
Климатические |
температура окружающей среды, °С |
от минуc 60 до плюс 70 |
смена температур, °С |
минуc 60 до плюс 100 (с учетом температуры перегрева контактов) |
атмосферное пониженное рабочее давление Па (мм рт.ст.) |
399,9 (3) |
|
| Обозначение |
СНП59 |
-64 |
95х11 |
Р |
20 |
-1 |
-0 |
B |
Тип
СНП59 - соединитель для печатного монтажа
СНО64 - соединитель для объемного монтажа |
|
|
|
|
|
|
|
|
Количество контактов 64 (16, 32, 48, 96) |
|
|
|
|
|
|
|
|
Условный размер |
|
|
|
|
|
|
|
|
Вид контактов:
В - вилка (штырь)
Р - розетка (гнездо) |
|
|
|
|
|
|
|
|
Конструктивная разновидность:
20 - розетка косвенного соединения печатной платы, прямая
21 - вилка косвенного соединения печатной платы, прямая
23 - вилка косвенного соединения печатной платы, угловая
24 - розетка объемного монтажа |
|
|
|
|
|
|
|
|
Вид покрытия:
1- золото
2 - серебро |
|
|
|
|
|
|
|
|
Дополнительное обозначение только для розеток без цифры - для объемного монтажа под две накрутки
0 - для печатного монтажа
1 - для объемного монтажа под три накрутки |
|
|
|
|
|
|
|
|
Всеклиматическое исполнение |
|
|
|
|
|
|
|
|
|
| Условное обозначение |
L1max, мм |
L2max, мм |
Масса, г |
СНП59-96/95х11Р-20-1 |
13,5 |
25,5 |
24,3 |
СНП59-96/95х11Р-20-2 |
24,3 |
СНП59-64/95х11Р-20-1 |
19,7 |
СНП59-64/95х11Р-20-2 |
19,7 |
СНП59-48/95х11Р-20-1 |
17,4 |
СНП59-48/95х11Р-20-2 |
17,4 |
СНП59-32/95х11Р-20-1 |
14,9 |
СНП59-32/95х11Р-20-2 |
14,9 |
СНП59-16/95х11Р-20-1 |
12,7 |
СНП59-16/95х11Р-20-2 |
12,7 |
СНП59-96/95х11Р-20-1-0 |
4,5 |
16,5 |
23,3 |
СНП59-96/95х11Р-20-2-0 |
23,3 |
СНП59-64/95х11Р-20-1-0 |
19,0 |
СНП59-64/95х11Р-20-2-0 |
19,0 |
СНП59-48/95х11Р-20-1-0 |
16,0 |
СНП59-48/95х11Р-20-2-0 |
16,0 |
СНП59-32/95х11Р-20-1-0 |
14,6 |
СНП59-32/95х11Р-20-2-0 |
14,6 |
СНП59-16/95х11Р-20-1-0 |
12,5 |
СНП59-16/95х11Р-20-2-0 |
12,5 |
СНП59-96/95х11Р-20-1-1 |
18,5 |
30,5 |
25,5 |
СНП59-96/95х11Р-20-2-1 |
25,5 |
СНП59-64/95х11Р-20-1-1 |
20,5 |
СНП59-64/95х11Р-20-2-1 |
20,5 |
СНП59-48/95х11Р-20-1-1 |
17,9 |
СНП59-48/95х11Р-20-2-1 |
17,9 |
СНП59-32/95х11Р-20-1-1 |
15,3 |
СНП59-32/95х11Р-20-2-1 |
15,3 |
СНП59-16/95х11Р-20-1-1 |
12,8 |
СНП59-16/95х11Р-20-2-1 |
12,8 |
|

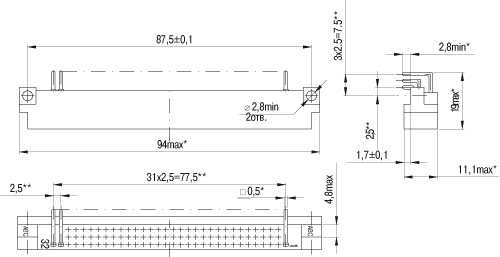

Рисунок 1. Вилки СНП59-…-23
*Размеры для справок
**Смещение осей хвостовиков от их номинального расположения не более 0,2 мм |

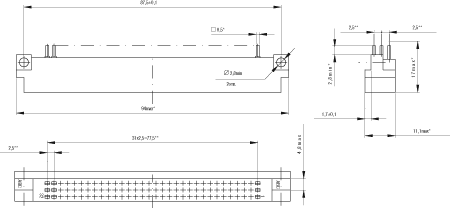

Рисунок 2. Вилки СНП59-…-21
*Размеры для справок
**Смещение осей хвостовиков от их номинального расположения не более 0,2 мм |

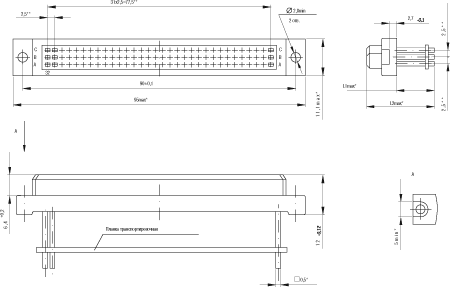

Рисунок 3. Розетки СНП59-…-20
*Размеры для справок
**Смещение осей хвостовиков от их номинального расположения не более 0,2 мм
|

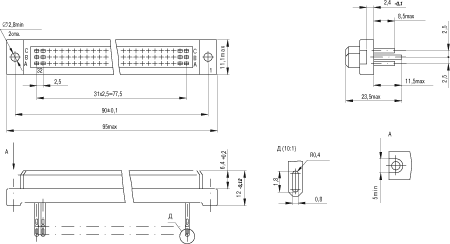

Рисунок 4. Розетки СНО64-…-24
Размеры для справок |
