Реле РЭН29

Реле РЭН29

Реле РЭН29 - зачехленное, двухпозиционное, одностабильное, с двумя пере­ключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭН29 соответствует требованиям ГОСТ 16121-86 и техническим усло­виям РФ0.450.016ТУ.
Условия эксплуатации.
Температура окружающей среды от -60 до +85°С.
Повышенная относительная влажность до 98% при температуре .+ 40°С в течение не более пяти суток. Повторное пребывание реле в этих условиях допускается после выдержки в нормальных условиях не менее 12 ч.
Атмосферное давление от 53200 до 122360 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц - с амплитудой не более 1,5 мм; от 50 до 200 Гц - с уско­рением не более 50 м/с2; от 200 до 600 Гц - не более 30 м/с2; от 600 до 2000 Гц - не более 50 м/с2.
Ударная прочность. При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов. При многократных ударах с ускорением не более 350 м/с2 - 10000 ударов.
Постоянно действующие линейные ускорения не более 150 м/с2.
Требования к надежности. Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет. При нахождении реле в условиях, отличных от указанных, срок сохраняемости сокращается в соответствии с коэффициентами, приведенными в табл. 2-114.
Конструктивные данные. По конструктивному исполнению реле РЭН29 классифицируется на два варианта: вариант I - для крепления реле к плате гайкой, вариант II - для крепления реле к плате винтами. Конструктивные данные реле приведены на рис. 2-77. Разметка для крепления и принципиальная электри­ческая схема - на рис. 2-78.
Пример записи реле исполнения РФ4.519.063-00 в конструкторской докумен­тации дан в табл. 2-115.
Частные характеристики реле приведены в табл. 2-116. Износостойкость - в табл. 2-117. Материал контактов - Ср999. Сопротивление электрических контак­тов не более 0,2 Ом. Масса реле не более 130 г.

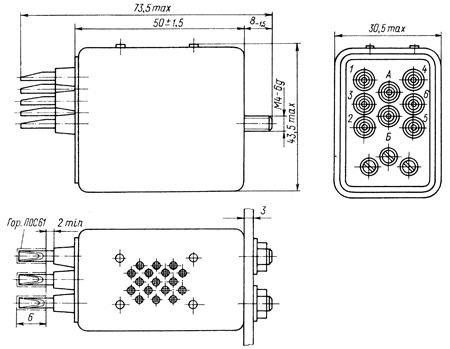

Рис. 2-77. Конструктивные данные реле РЭН29, РЭН32

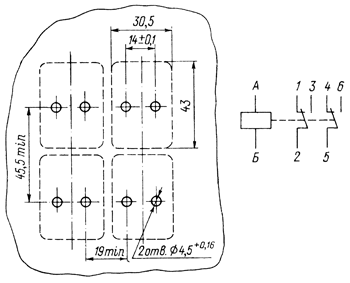

Рис. 2-78. Разметка для крепления и принципиальная электрическая схема
Технические характеристики
Ток питания обмотки постоянный
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях (обмотка обесточена) 200
в условиях повышенной влажности:
между контактами, между контактами и корпусом 10
между обмотками и корпусом 5
при максимальной температуре (после выдержки обмотки под рабочим напряжением) 20
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
в нормальных климатических условиях 2000
в этих же условиях между обмоткой и корпусом 1000
в условиях повышенной влажности 1200
в этих же условиях между обмоткой и корпусом 600
при пониженном атмосферном давлении 1000
в этих же условиях между обмоткой и корпусом 500
Таблиц 2-114
Условия хранения Коэффициент сокращения сроков сохраняемости реле
в упаковке предприятия-изготовителя вмонтированных в аппаратуру
Неотапливаемое хранилище 3
Под навесом
На открытой площадке
4
Не допускается
4
Таблица 2-115
Обозначение Наименование
РФ4.519.063-00 Реле РЭН29-1 РФ0.450.016ТУ
Частные характеристики. Таблица 2-116
Исполнение Вариант исполнения Сопротивление обмотки, Ом Ток, мА Рабочее напряжение, В
срабатывания, не более отпускания, не менее
РФ4.519.063-00
РФ4.519.063-01
I
II
116±11,6 130 12 27±2,7
РФ4.519.063-02
РФ4.519.063-03
I
II
140±14 113 10,5 30±3,0
РФ4.519.063.04
РФ4.519.063-05
I
II
22 + 2,2 291 26 12±1,2
Износостойкость. Таблица 2-117
Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число коммутационных циклов
Допустимый ток, А Напряжение на разомкнутых контактах, В суммарное в том числе при макс. температуре
0,00005-0,002*
0,002-0,003
0,01-0,03**
0,01-0,10
500-1000
450-1000
500-1000
220-450
Активная Постоянный 1,5 104 2•103
0,03-0,30
0,03-0,35**
220-1000
500-1000
Переменный 50-1100 Гц
Переменный 50 Гц
0,1-2,0*** 220-1000 Постоянный
Переменный 50-1100 Гц
- - -
0,1-5,0 12-220 Переменный 50 Гц 1,5 104 2•103
12-30 Индуктивная,
t<=0,01 с
Постоянный
0.1-0,5 12-220 cos ф=>0,6 Переменный 50 Гц
0,5-1,0 0,08 5•103 103
* Только в нормальных климатических условиях.
** При последовательном соединении контактов (оба подвижных контакта замыкаются накоротко).
*** Только для пропускания через предварительно замкнутые контакты. В момент переключения контакты обесточены. Число коммутационных циклов до 104.
