Реле РЭС15
Реле РЭС15 - пылебрызгозащищенное, двухпозиционное, одностабильное, с одним переключающим контактом, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 400 Гц. Реле РЭС15 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.325.037ТУ. Условия эксплуатации. Температура окружающей среды от -60 до +100°С, для реле исполнений РС4.591.007, РС4.591.014 от -60 до +70°С, для реле исполнений РС4.591.006, ХП4.591.013 от -60 до +50°С. Циклическое воздействие температур - в соответствии с предельными значениями для каждого исполнения реле. Повышенная относительная влажность до 98% при температуре +35°С. Атмосферное давление от 666 до 101232 Па. Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц - с амплитудой не более 1,5 мм; от 50 до 600 Гц - с ускорением до 150 м/с2; от 600 до 1000 Гц - до 100 м/с2. Ударная прочность. При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов. При многократных ударах с ускорением не более 1000 м/с2 - 2000 ударов, с ускорением не более 750 м/с2 - 4000 ударов, с ускорением не более 350 м/с2- 10000 ударов. Ударная устойчивость - с ускорением не более 200 м/с2. Постоянно действующие линейные ускорения не более 250 м/с2, для реле исполнений РС4.591.006, ХП4,591.013 - не более 200 м/с2. Требования к надежности. Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя или вмонтированных в аппаратуру в незащищенном объекте - 2 года; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру в незащищенном объекте - 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру в незащищенном объекте - 1 год. Конструктивные данные. Конструктивные данные реле приведены на рис. 2-15. Принципиальная электрическая схема - на рис. 2-16. Пример записи реле РЭС15 исполнения РС4.591.001 в конструкторской документации дан в табл. 2-22. Режимы работы реле приведены в табл. 2-23. Частные характеристики - в табл. 2-24. Износостойкость - в табл. 2-25. Время срабатывания 8 мс, время отпускания 5 мс. Масса реле не более, 3,7 г.

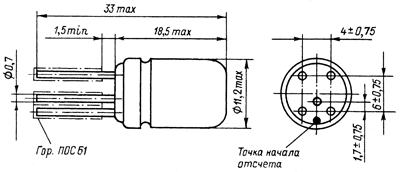

Рис. 2-15. Конструктивные данные реле РЭС15	Рис. 2-16. Принципиальная электрическая схема
Технические характеристики Ток питания обмотки постоянный Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее: в нормальных климатических условиях (обмотка обесточена) 200 в условиях повышенной влажности 10 при максимальной температуре (после выдержки обмотки под током) 20 Испытательное переменное напряжение между токоведущими элемен­тами, между токоведущими элементами и корпусом, В: в нормальных климатических условиях 500 в условиях повышенной влажности 250 при пониженном атмосферном давлении 170	Таблица 2-22 Обозначение Наименование РС4. 59 1.001 Реле РЭС15 РС0.325.037ТУ
Режимы работы реле. Таблица 2-23 Исполнение Рабочий ток, А Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па Время непрерывного или суммарного нахождения обмотки под током, ч РС4.591.001 ХП4.591.008 12±1 - + 85 101232 100 12+2/-1 12 -1 + 60 +100 666 101232 50 РС4.591.002 ХП4.591.009 42,5±3,5 + 85 101232 100 42,5 +2,5/-3,5 42,5 +0,5/-3,5 + 60 +100 666 101232 50 РС4.591.003 ХП4.591.010 30±3 + 85 101232 100 30 +7/-3 30 -3 + 60 +100 666 101232 50 РС4.591.004 ХП4.591.011 20,5 ±1,5 + 85 101232 100 20,5 +3,5/-1,5 20,5 +0,5/-1,5 + 60 +100 666 101232 50 РС4.591.005 ХП4.591.012 79±6 + 85 101232 100 79 +11/-6 79 +1/-6 + 60 +100 666 101232 50 РС4.591.006 ХП4.591.013 - 14+3 14 +3,0/-2,3 + 50 101232 666 100 50 РС4.591.007 ХП4.591.014 27 +7/-4 + 70 + 60 101232 666 100 50
Частные характеристики. Таблица 2-24 Исполнение Сопротивление обмотки, Ом Ток, мА Напряжение, В Сопротивление электрического контакта, Ом, не более Материал контактов срабатывания отпускания срабатывания отпускания РС4.591.001 РС4.591.002 РС4.591.003 РС4.591.004 РС4.591.005 2200±330 160±24 330±49,5 720±108 36 ±3,6 8,5 30 21 14,5 60 2 7 5 3,5 14 - - 1,0 СрМгНЦр-99 РС4.591.006 РС4.591.007 500±75 1200±180 - - 10 16 1,5 3 ХП4.591.008 ХП4.591.009 ХП4.591.010 ХП4.591.011 ХП4.591.012 2200±330 160 ± 24 330±50 720±108 36±3,6 8,5 30 21 14,5 60 2 7 5 3,5 14 - - 0,8 Зл999,9 Нп1 ХП4.591.013 ХП4.591.014 500±75 1200±180 - - 10 16 1,5 3
Износостойкость.Таблица 2-25 Исполнение Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число, коммутационных циклов Допустимый ток, А Напряжение на разомкнутых контактах, В Число, коммутационных циклов в том числе при макс. температуре РС4.591.001 РС4.591.007 0,10-0,20 0,010-0,015 6-30 12-150 Активная Постоянный 10 105 2,5•104 0,010-0,130 30-127* Переменный 50-400 Гц 0,010-0,150 6-30 Индуктивная, t<=0,015 с cosф > 0,3 Постоянный 1 104 1,25•104 0,25•104 0,3•104 0,010-0,065 30-127 Переменный 50-400 Гц ХП4.591.008 ХП4.591.014 10-6 - 5•10-3 5•10-2 - 10 Активная Постоянный 5-10 105 2,5•104 *При атмосферном давлении 666 Па напряжение переменного тока не более 120 В.
