Реле РЭС32
Реле РЭС32 - пылебрызгозащищенное, двухпозиционное, одностабильное, с четырьмя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока. Реле РЭС32 соответствует требованиям ГОСТ 16121 - 86 и техническим условиям РФ0.450.034ТУ. Условия эксплуатации. Температура окружающей среды для реле исполнений РФ4.500.335-01, РФ4.500.335-02, РФ4.500.335-03, РФ4.500.335-04, РФ4.500.335-05 при напряжении на разомкнутых контактах от 24 В и выше - от -60 до +85°С, при напряжении на разомкнутых контактах более 12 В - от -40 до +85°С; для реле исполнений РФ4.500.335-06, РФ4.500.335-07 - от +1 до +85°С. Циклическое воздействие температур для исполнений РФ4.500.335-01, РФ4.500.335-02, РФ4.500.335-03, РФ4.500.335-04, РФ4.500.335-05 при напряжении на разомкнутых контактах более 24 В -60 и +85°С, при напряжении на разомкнутых контактах более 12 В -40 и +85 °С, для исполнений РФ4.500.335-06, РФ4.500.335-07 +1 и +85°С. Повышенная относительная влажность до 98 % при температуре + 35 °С в течение не более пяти суток, повторное пребывание реле в этих условиях допускается после выдержки в нормальных условиях не менее 12 ч. Атмосферное давление от 665 до 103740 Па. Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 15 до 50 Гц - с амплитудой не более 1 мм; от 50 до 200 Гц - с уско­рением не более 100 м/с2; от 200 до 1500 Гц - не более 30 м/с2. Ударная прочность. При одиночных ударах с ускорением не более 750 м/с2 - 9 ударов. При многократных ударах с ускорением не более 250 м/с2 - 10000 ударов. Ударная устойчивость - с ускорением не более 50 м/с2. Постоянно действующие линейные ускорения не более 150 м/с2. Требования к надежности. Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 2 года; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру- 1 год. Конструктивные данные. Конструктивные данные реле приведены на рис. 2-20. Разметка для крепления - на рис. 2-21. Принципиальная электрическая схема - на рис. 2-22. Пример записи реле РЭС32 исполнения РФ4.500.335-01 в конструкторской документации дан в табл. 2-29. Частные характеристики реле приведены в табл. 2-30. Износостойкость - в табл. 2-31. Масса реле не более 38 г.

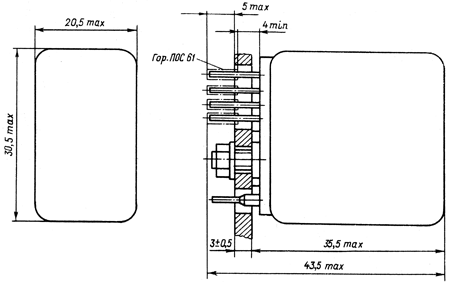

Рис. 2-20. Конструктивные данные реле РЭС32	Рис. 2-21. Разметка для крепления	Рис. 2-22. Принципиальная электрическая схема
Технические характеристики Ток питания обмотки постоянный Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее: в нормальных климатических условиях (обмотка обесточена) 200 при максимальной температуре (после выдержки обмотки под рабочим напряжением) 20 в условиях повышенной влажности: между контактами, между контактами и корпусом 10 между обмоткой и корпусом 3 Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В: в нормальных климатических условиях 500 в условиях повышенной влажности 300 при пониженном атмосферном давлении 150 Время непрерывного или суммарного нахождения обмотки под напряжени­ем, ч: при нормальном атмосферном давлении и температуре окружающей среды + 85°С 100 при пониженном атмосферном давлении 665 Па и температуре окружающей среды +60 °С 100 для реле исполнений РФ4.500.335-06, РФ4.500.335-07 при темпера­туре окружающей среды +60°С 70	Таблица 2-29 Обозначение Наименование РФ4.500.335-01 Реле РЭС32 РФ0.450.034ТУ
Частные характеристики. Таблица 2-30 Исполнение Сопротивление обмотки, Ом Ток, мА Рабочее напряжение, В Время, мс Сопротивление электрического контакта, Ом Материал контактов срабатывания отпускания срабатывания отпускания РФ4.500.335-01 РФ4.500.335-02 РФ4.500.335-03 РФ4.500.335-04 РФ4.500.335-05 175 +35,0/-17,5 650 +130/-97,5 700±105 2500 +375/-250 2800 +280/-420 36 20 21 10,5 11 8 4 3 2,5 2 12±1,2 24±2,4 30±3 48±4,8 60±6 15 8 0,6 Ср999,9 РФ4.500.335-06 РФ4.500.335-07 650 +97,5/-65,0 700±105 19 21 6 3 24±2,4 30±3 0,3 Зл999,9 Ср999,9 Злтв
Частные характеристики. Таблица 2-31 Исполнение Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число коммутационных циклов Допустимый ток, А Напряжение на разомкнутых контактах, В суммарное в том числе при макс. температуре РФ4.500.335-01 РФ4.500.335-02 РФ4.500.335-03 РФ4.500.335-04 РФ4.500.335-05 0,03-0,05 0,05-0,10 30-60 Активная Постоянный 5 106 5•105 2•105 105 0,10-0,30 0,10-0,30** 12-60 60-220* 3•105 105 6•104 2•104 0,30-1,0 1,0-2,0 12-30 105 104 2•104 2•103 2,0-3,0 1 5•103 103 0,10-0,30 12-115* Переменный 50-1000 Гц 5 105 2•104 0,05-0,10 60-220* 6-220 Постоянный 0,05-0,15 6-30 Индуктивная***, t<=15 мс 2,5•104 5•103 0,15-1,0 1 2,5•103 5•02 0,05-0,15 6-115 соs f=>0,3 соs f=>0,5 Переменный 50-1100 Гц 2,5•104 5•103 0,15-0,50 5 104 РФ4.500. 335-06 РФ4.500. 335-07 5•10-6 10-2 5•10-3 2•10-1 0,05-30 0,50-30 Активная Постоянный 5 2•105 105 4•104 104 10-1 - 5•10-1 1-15 104 103 10-1 - 5•10-2 6-30 Индуктив­ная, t<=15 мс 2,5•103 1,5•103 Примечание. Допускается увеличение напряжения до 36 В при сохранении комму­тируемой мощности. * При атмосферном давлении от 665 до 133•103 Па режим коммутации 0,1 А, 100 В. ** Допускается коммутировать ток 0,05 - 0,1 А при напряжении 300 В. *** При атмосферном давлении от 95780 до 103740 Па.
