Реле РЭС49

Реле РЭС49 - герметичное, двухпозиционное, одностабильное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭС49 соответствует ГОСТ 16121 - 86 и техническим условиям РС0.453.011ТУ.
Условия эксплуатации.
Температура окружающей среды - в соответствии с табл. 2-55.
Циклическое воздействие температур - в соответствии с табл. 2-55.
Повышенная относительная влажность до 98% при температуре +35°С.
Атмосферное давление от 133•10-8 до 305900 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 55 Гц - с амплитудой не более 2 мм; от 55 до 1000 Гц - с ускорением не более 300 м/с2; от 1000 до 3000 Гц - не более 200 м/с2.
Ударная прочность. При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов; с ускорением не более 5000 м/с2 - 2 удара. При этом допускается крат­ковременное размыкание размыкающих контактов и не допускается замыкание замыкающих контактов. При многократных ударах с ускорением не более 750 м/с2 - (4000 + 332) ударов; с ускорением не более 350 м/с2 - (10000 ± 332) ударов.
Ударная устойчивость - с ускорением не более 750 м/с2.
Постоянно действующие линейные ускорения не более 1000 м/с2.
Воздействие акустических шумов - в диапазоне частот от 100 до 10000 Гц с уровнем звукового давления не выше 63,2 Па.
Требования к надежности. Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет; или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года; или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
Конструктивные данные. Конструктивные данные и маркировка реле приведены на рис. 2-41. Разметка для крепления - на рис. 2-42. Принципиальная электрическая схема - на рис. 2-43. Пример записи реле РЭС49 исполнения РС4.569.421-00 в конструкторской документации дан в табл. 2-56. Режимы работы реле приведены в табл. 2-57. Частные характеристики реле - в табл. 2-58. Износостойкость - в табл. 2-59
Время срабатывания реле не более 3 мс. Время отпускания реле не более 2 мс. Время дребезга контактов при срабатывании не более 2 мс, при отпускании - не более 1 мс. Масса реле не более 3,5 г. Рабочее положение реле - любое.

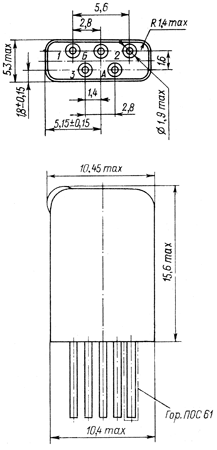

Рис. 2-41. Конструктивные данные и маркировка реле РЭС49
Рис. 2-42. Разметка для крепления
Рис. 2-43. Принципиаль­ная электрическая схема
Технические характеристики
Ток питания постоянный
Сопротивление изоляции между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях (обмотка обесточена) 200
при максимальной температуре (после выдержки обмотки под рабочим напряжением) 20
в условиях повышенной влажности:
между контактами и корпусом, между обмоткой и корпусом, между обмоткой и контактами 10
Испытательное переменное напряжение, В: в нормальных климатических условиях:
между токоведущими элементами 180
между токоведущими элементами и корпусом 350
в условиях повышенной влажности:
между токоведущими элементами 180
между токоведущими элементами и корпусом 210
при пониженном атмосферном давлении:
между токоведущими элементами, между токоведущими элементами и корпусом 180
Таблица 2-55
Исполнение Предельная t, °С
РС4.569.421-00, РС4.569.421-01
РС4.569.421-04, РС4.569.421-05,
РС4.569.421-08
-60.. . + 85
РС4.569.421-02, РС4.569.421-11 -60. .. + 70
РС4.569.421-03, РС4.569.421-09 -60.. .+60
Таблица 2-56
Обозначение Наименование
РС4.569.421-00 Реле РЭС49 РС0.453.011ТУ
Режимы работы реле. Таблица 2-57
Исполнение Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па Время нахождения обмотки под напряжением Скважность
непрерывное, с суммарное, ч
РС4.569.421-00 27 +9/-5 + 85
+ 50
99750
665
- 100
50
-
РС4.569.421-01 18±2 + 85
+ 50
99750
665
100
50
РС4.569.421-02
РС4.569.421-08
12 +4/-2 + 70 99750 - 100 -
+ 50
+ 35
665 30
-
50 9
-
РС4.569.421-03
РС4.569.421-09
6 +2/-1 + 60 99750 - 100 -
+ 50
+ 35
665 30
-
50 9
-
РС4.569.421-04
РС4.569.421-05
РС4.569.421-07
27 +9/-5 + 85
+ 50
99750
665
- 100
50
-
РС4.569.421-06 18±2 + 85
+ 50
99750
665
100
50
Примечание. При атмосферном давлении 13.3•10-8 Па и температуре +50°С до­пускается работа реле в течение не более 5 ч только в повторно-кратковременном режиме со скважностью 11. Максимальное время включения в этом режиме не должно превышать 10 с.
Частные характеристики. Таблица 2-58
Исполнение Сопротивление обмотки, Ом Ток, мА Рабочее напряжение, В Сопротивление электрического контакта, Ом не более Материал контактов
срабатывания, не более отпускания, не менее
РС4.569.421-00
РС4.569.421-01
РС4.569.421-02
РС4.569.421-03
1900 +285/-380
800±160
270±40,5
65- +6,5/-9,75
8
12
22
50
1,6
2,2
4
10
27 +9/-5*
18±2
12 +4/-2
6 +2/-1
1,4 ЗлСрМгН2-97
РС4.569.421-04 1900 +285/-380 8 1,2 27 +9/-5*
РС4. 569.421-05 1,6 0,5 ЗлСрМгН2-97
Зл2тв
РС4.569.421-06
РС4.569.421-07
РС4.569.421-08
РС4.569.421-09
800±160
1900 +285/-380
270±40,5
65- +6,5/-9,75
12
8
22
50
2,2
1,2
4
10
18±2
27 +9/-5*
12 +4/-2
6 +2/-1
*Допускается рабочее напряжение 27 +9/-7 В при температуре окружающей среды +70°С.
Износостойкость. Таблица 2-59
Исполнение Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число коммутационных циклов
Допустимый ток, А Напряжение на разомкнутых контактах, В суммарное в том числе при максимальной температуре
РС4.569.421-00
РС4.569.421-04
10-3 - 0,1
0,1-1,0
6-150
6-36
Активная Постоянный 10 105 25•103
1-6 аналогичных реле 20-36 Индуктивная
7 - 48 аналогичных реле 104 25•102
Обмотка ДП-29* 1
0,01 - 0,1 6-100 Активная Переменный 50 Гц 5 50•103 12,5•103
РС4.569.421-01 10-3 -0,1
0,1-1,0
6-150
6-36
Активная Постоянный 10 105 25•103
1 - 5 аналогичных реле 16-20 Индуктивная
6 - 36 аналогичных реле 104 25•102
0,01-0,1 6-100 Активная Переменный 50 Гц 5 50•103 12,5•103
РС4.569.421-02 10-3-0,1
0,1-1,0
6-150
6-36
Активная Постоянный 10 105 25•103
1-4 аналогичных реле 20-36 Индуктивная
5 - 24 аналогичных реле 104 25•102
РС4.569.421-02 Обмотка ДП-29* 20-36 Индуктивная Постоянный 1 104 25•102
0,01-0,1 6-100 Активная Переменный 5 50•103 12,5•103
РС4.569 421-03 10-3 - 0,1
0,1-1,0
6-150
6-36
Активная Постоянный 10 105 25•103
1 - 2 аналогичных реле 20-36 Индуктивная
2-12 аналогичных реле 104 25•102
Обмотка ДП-29* 1
0,01-0,1 6-100 Активная Переменный 50 Гц 5 50•103 12,5•103
РС4.569.421-05 10-6 - 10-3
10-3 - 10-1
0,05-10
6-34
Активная Постоянный 10 105
2,5•104
25•103
12,5•103
РС4.569.421-09 10-3 - 5•10-2 6-34 Индуктивная, t<=15 мс 5 2,5•103 12,5•102
* Размыкание под током не допускается.
