Реле РЭС80
Реле РЭС80 - герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока. Реле РЭС80 соответствует требованиям ГОСТ 16121 - 86 и техническим усло­виям ДЛТ0.455.001ТУ. Условия эксплуатации. Температура окружающей среды - в соответствии с табл. 2-92. Повышенная относительная влажность до 98% при температуре не более + 35°С. Атмосферное давление от 1,33•10-6 до 3,04•10-5 Па. Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 0,5 до 10 Гц - с ускорением не более 20 м/с2; от 10 до 55 Гц -с амплитудой не более 2 мм; от 55 до 4000 Гц - с ускорением не более 200 м/с2. Ударная прочность. При одиночных ударах с ускорением не более 5000 м/с2 - 2 удара, при этом допускается кратковременное размыкание размыкающих контактов и не допускается замыкание замыкающих контактов; с ускорением не более 1500 м/с2 - 9 ударов. При многократных ударах с ускорением до 750 м/с2 - 4000 ударов. Ударная устойчивость - с ускорением до 750 м/с2. Постоянно действующие линейные ускорения не более 1500 м/с2. Воздействие акустических шумов - при уровне звукового давления не выше 200 Па в диапазоне частот от 50 до 10000 Гц. Требования к надежности. Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 20 лет. При нахождении реле в условиях, отличных от указанных, срок сохраняемости сокращается в соответствии с коэффициентами, приведенными в табл. 2-90. Конструктивные данные. Конструктивные данные реле, маркировка и принципиальная электрическая схема приведены на рис. 2-63. Конструктивные данные реле РЭС80-1 с планарными выводами и маркировка - на рис. 2-64. Пример записи реле РЭС80 исполнения ДЛТ4.555.014-04 и РЭС80-1 исполнение ДЛТ4.555.015-04 с планарными выводами в конструкторской документации дан в табл. 2-91. Время срабатывания реле не менее 5 мс, время отпускания не более 3 мс, режимы работы реле приведены в табл. 2-92. Частные характеристики - в табл. 2-93. Износостойкость - в табл. 2-94. Масса реле РЭС80 не более 2 г, реле РЭС80-1 - 2,5 г.

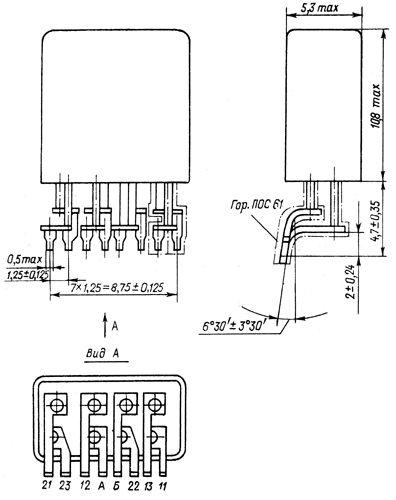

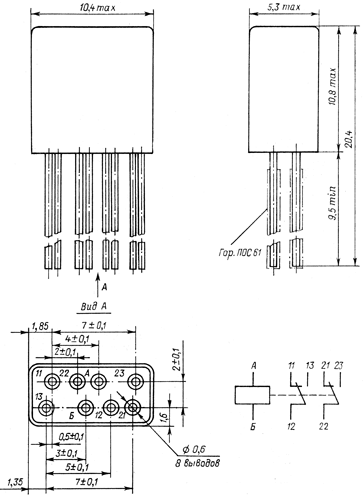

Рис. 2-63. Конструктивные данные, маркировка и принципиальная электрическая схема реле РЭС80	Рис. 2-64. Конструктивные дан­ные реле РЭС80-1 с планарными выводами и маркировка
Технические характеристики Ток питания обмотки постоянный Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее: в нормальных климатических условиях (обмотка обесточена) 200 в условиях повышенной влажности 10 при максимальной температуре (после выдержки обмотки под рабочим напряжением не менее 0,5 ч) 20 Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В: в нормальных климатических условиях: между токоведущими элементами и корпусом 200 между токоведущими элементами 180 в условиях повышенной влажности 150 при пониженном атмосферном давлении 150	Таблица 2-90 Условия хранения Коэффициент сокращения сроков сохраняемости реле в упаковке предприятия-изготовителя вмонтированных в незащищенную аппаратуру или находящихся в незащищенном комплекте ЗИП Неотапливаемое хранилище Под навесом 2 На открытой площадке Не допускается 2
	Таблица 2-91 Обозначение Наименование ДЛТ4.555.014-04 ДЛТ4.555.015-04 Реле РЭС80 ДЛТ0.455.001ТУ Реле РЭС80-1 ДЛТ0.455.001ТУ
Режимы работы реле. Таблица 2-92 Исполнение Рабочее напряжение, В Температура окружающей среды, °С Атмосферное давление, Па Время нахождения обмотки под напряжением Скважность непрерывное суммарное, ч ДЛТ4.555.014 ДЛТ4.555.015 27±2,7 -60 ... + 100 9,6•104 - 3,04•105 100 ч 500 - 27 +4,05/-2,7 27 +5,4/-4,0 27 +7/-4 -60 ... + 85 -60 ... + 70 -60 ... + 55 800 27±2,7 27 +4,05/-2,7 -60.. . + 70 -60.. . + 55 6,67•102 - 9,6•104 550 800 27±2,7 -60 ... + 85 1,33•106 - 6,67•102 30 с 550 8 27 +4,05/-2,7 27 +5,4/-4,05 27 +7/-4 -60 ... + 70 -60 ... + 55 -60 ... + 40 800 27±2,7 -60 ... + 85 -60 ... + 70 8,4•104 - 3,1•105 100 ч 500 1000 - -60 ... + 70 -60 ... + 55 -60 ... + 125 0,01-0,5 с 100 ч 0,01-0,5 с 15000 2000 500 20 - 20 ДЛТ4.555.014-01 ДЛТ4.555.015-01 15±1,5 16 +2,3/-1,5 -60 ... + 85 -60 ... + 70 9,6•104 - 3,04•105 100 ч 800 - 15 +3,0/-1,5 15 +3/-4 -60 ... + 55 15±1,5 6,67•102 - 9,6•104 15 +2,3/-1,5 -60 ...+40 -60 ... + 55 1,33•10-6 - 6,67•102 30 с 8 15 +3,0/-1,5 -60 ... + 40 ДЛТ4.555.014-02 ДЛТ4.555.015-02 6,3±0,63 -60.. . + 100 9,6•104 - 3,04•105 100 ч 500 - 6,3 +0,95/-0,63 6,3 +1,26/-0,95 6,3 +1,26/-1,15 -60 ... + 85 -60 ... + 70 -60 ... + 50 800 6,3±0,63 -60 ... + 70 6,67•102 - 9,6•104 550 6,3 +0,95/-0,63 6,3 +1,26/-0,95 -60 ... + 55 -60 ... + 40 800 6,3±0,63 -60 ... + 85 1,33•10-6 - 6,67•102 30 с 550 8 ДЛТ4.555.014-02 ДЛТ4.555.015-02 6,3 +0,95/-0,63 6,3 +1,26/-0,95 6,3 +1,26/-1,15 -60 ... + 70 -60 ... + 55 -60 ... + 40 1,33•10-6 - 6,67•102 30 с 800 8 ДЛТ4.555.014-03 ДЛТ4.555.015-03 4±0,4 4 +0,8/-0,4 -60 ... + 85 -60 ... + 70 9,6•104 - 3,04•105 100 ч 800 - 4 +1,0/-0,5 -60 ... + 55 4±0,4 6,67•102 - 9,6•104 4 +0,6/-0,5 -60 ... + 40 4±0,4 4 +0,8/-0,4 4 +1,0/-0,5 -60 ... + 70 -60 ... + 55 -60 ... + 40 1,33•10-6 - 6,67•102 30 с 8 ДЛТ4.555.014-04 ДЛТ4.555.015-04 3±0,3 3 +0,45/-0,3 3 +0,6/-0,45 -60 ... + 85 -60 ... + 70 -60 ... + 55 9,6•104 - 3,04•105 100 ч - 3±0,3 3 +0,45/-0,3 3 +0,6/-0,45 -60 ... + 70 -60 ... + 55 -60 ... + 40 6,67•102 - 9,6•104 3±0,3 3 +0,45/-0,3 3 +0,6/-0,45 -60 ... + 70 -60 ... + 55 -60 ... + 40 1,33•10-6 - 6,67•102 30 с 8 ДЛТ4.555.014-05 ДЛТ4.555.015-05 27±2,7 -60 ... + 100 9,6•104 - 3,04•105 100 ч 500 - 27 +4,05/-2,7 27 +5,4/-4,05 27 +7/-4 -60 ... + 85 -60 ... + 70 -60 ... + 55 800 27±2,7 27 +4,05/-2,7 -60 ... + 70 -60 ... + 55 6,67•102 - 9,6•104 550 800 27±2,7 -60 ... + 85 1,33•10-6 - 6,67•102 30 с 550 8 27 +4,05/-2,7 27 +5,4/-4,05 27 +7/-4 -60 ... + 70 -60 ... + 55 -60 ... + 40 800 27±2,7 -60 ... + 85 -60 ... + 70 8,4•104 - 3,1•105 100 ч 500 1000 - ДЛТ4.555.014-05 ДЛТ4.555.015.05 27±2,7 -60 ... + 70 -60 ... + 55 -60 ... + 125 8,4•104 - 3,1•105 0,01-0,5 с 100 ч 0,01 -0,5 с 15000 2000 500 20 - 20 ДЛТ4.555.014-06 ДЛТ4.555.015-06 15±1,5 15 +2,3/-1,5 -60 ... + 85 -60 ... + 70 9,6•104 - 3,04•105 100 ч 800 - 15 +3,0/-1,5 15 +3/-4 -60 ... + 55 15±1,5 6,67•102 - 9,6•104 15 +2,3/-1,5 -60 ... + 40 -60 ... + 55 1,33•10-6 - 6,67•102 30 с 8 15 +3,0/-1,5 -60 ... + 40 ДЛТ4.555.014-07 ДЛТ4.555.015-07 6,3±0,63 -60.. . + 100 9,6•104 - 3,04•105 100 ч 500 - 6,3 +0,95/-0,63 6,3 +1,26/-0,95 6,3 +1,26/-1,15 -60.. . + 85 -60.. . + 70 -60.. . + 55 800 6,3±0,63 -60 ... + 70 666,6 -9,6•104 550 6,3 +0,95/-0,63 6,3 +1,26/-0,95 -60 ... + 55 -60 ... + 40 800 6,3±0,63 -60 ... + 85 1,33•10-6 - 666,6 30 с 550 8 6,3 +0,95/-0,63 6,3 +1,26/-0,95 6,3 +1,26/-1,15 -60 ... + 70 -60 ... + 55 -60 ... + 40 800 ДЛТ4.555.014-08 ДЛТ4.555.015-08 4±0,4 4 +0,8/-0,4 -60 ... + 85 -60 ... + 70 9,6•104 - 3,04•105 100 ч 800   4 +1,0/-0,5 -60 ... + 55 4±0,4 6,67•102 - 9,6•104 4 +0,6/-0,5 -60 ... + 40 4±0,4 4 +0,8/-0,4 4 +1,0/-0,5 -60 ... + 70 -60 ... + 55 -60 ... + 40 1,33•10-6 - 6,67•102 30 с 8 ДЛТ4.555.014-09 ДЛТ4.555.015-09 3±0,30 3 +0,45/-0,3 3 +0,6/-0,45 -60 ... + 85 -60 ... + 70 -60 ... + 55 9,6•104 - 3,04•105 100 ч 800 - 3±0,3 3 +0,45/-0,3 3 +0,6/-0,45 -60 ... + 70 -60 ... + 55 -60 ... + 40 6,67•102 - 9,6•104 3±0,3 3 +0,45/-0,3 3 +0,6/-0,45 -60 ... + 70 -60 ... + 55 -60 ... + 40 1,33•10-6 - 6,67•102 30 с 8
Частные характеристики. Таблица 2-93 Исполнение Сопротивление обмотки, Ом Ток. мА Сопротивление электрического контакта, Ом, не более Материал контактов срабатывания, не более отпускания, не менее ДЛТ4.555.014 ДЛТ4.555.015 1700 +255/-170 7,5 2,21 0,5 ЗлСрМгН2-97 Зл999,9 ДЛТ4.555.014-01 ДЛТ4.555.015-01 610±61 13 1,43 ДЛТ4.555.014-02 ДЛТ4.555.015-02 105±0,5 30 0,58 ДЛТ4.555.014-03 ДЛТ4.555.015-03 55±5,5 40 0,48 ДЛТ4.555.014-04 ДЛТ4.555.015-04 30±3 53 0,35 ДЛТ4.555.014-05 ДЛТ4.555.015-05 1700 +255/-170 7,5 2,21 0,25 ДЛТ4.555.014-06 ДЛТ4.555.015-06 610±61 13 1,43 ДЛТ4.555.014-07 ДЛТ4.555.015-07 105±10,5 30 0,58 ДЛТ4.555.014-08 ДЛТ4.555.015-08 55±5,5 40 0,48 ДЛТ4.555.014-09 ДЛТ4.555.015-09 30±3 53 0,35
Износостойкость. Таблица 2-94 Исполнение Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число коммутационных циклов Допустимый ток, А Напряжение на разомкнутых контактах, В суммарное в том числе при макс.температуре ДЛТ4.555.014 ДЛТ4.555.014-01 ДЛТ4.555.014-04 ДЛТ4.555.015-01 ДЛТ4.555.015-04 0,01-0,25 0,25-0,50 6-36 Активная Постоянный 10 105 5•104 0,5•105 2,5•104 0,50-1,0 1 104 0,5•104 0,01-0,15 6-60 Переменный 50-10000 Гц 10 - - 0,005-0,15 0,150-0,25 6-36 Индуктивная, t<=0,015 с Постоянный - 3 5•104 12,5•103 2,5•104 6,25•103 0,250-0,50 Индуктивная, t<=0,005 с 1 5•103 2,5•103 ДЛТ4.555.014-05 ДЛТ4.555.014-09 ДЛТ4.555.015-05 ДЛТ4.555.015-09 5•10-6 - 0,01 0,05 - 10 Активная Постоянный 10 1,5•105 0,75•105 0,001-0,10 0,05-36 105 0,5•105 5•10-6 - 0,005 0,05-10 Индуктивная, t<=0,015 с - 0,001-0,10 0,05-36 Индуктивная, t<=0,005 с - - 5•10~6 - 0,01 0,001-0,10 0,05-10 0,05-36 Активная Переменный 50-10000 Гп 10 7 105 4•104 0,5•105 2•104
