Реле РПС32
Реле РПС32 - герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц. Реле РПС32 соответствует требованиям ГОСТ 16121 - 86 и техническим ус­ловиям ЯЛ0.452.080ТУ. Условия эксплуатации. Температура окружающей среды от -60 до +100°С. Циклическое воздействие температур -60 и +10°С. Повышенная относительная влажность до 98% при температуре не более +35°С. Атмосферное давление от 133,3•10-8 до 306,6•103 Па. Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот: от 5 до 50 Гц - с амплитудой 1,5 мм; от 50 до 1500 Гц - с ускорением не более 200 м/с2; от 1500 до 3000 Гц - не более 150 м/с2. Ударная прочность. При одиночных ударах с ускорением не более 1500 м/с2 - 9 ударов. При этом переключение подвижной системы не допускается. Возможны произвольные размыкания размыкающих и замыкания замыкающих контактов. При многократных ударах с ускорением до 100 м/с2 - 4000 ударов, с ус­корением до 350 м/с2- 10000 ударов. Ударная устойчивость - с ускорением не более 1000 м/с2. Постоянно действующие линейные ускорения не более 1000 м/с2. Воздействие акустических шумов - при уровне звукового давления не более 196 Па в диапазоне частот от 100 до 10000 Гц. Требования к надежности. Минимальный срок службы и срок сохраняемости реле в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру -6 лет; или при хранении под навесом, в упаковке изготовителя и вмон­тированных в аппаратуру - 3 года; или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года. Конструктивные данные. По конструкции реле РПС32 различаются по вариантам крепления. Реле РПС32А предназначено для крепления путем опайки выводов в отверстиях платы и приклеиванием. Реле РПС32Б - для крепления с помощью угольников. Реле РПС32В - для крепления с помощью планки. При подключении положительного полюса источника питания к началу обмотки, обозначенному 1, а отрицательного - к концу этой же. обмотки, обозначенному 10, должно происходить замыкание контакта 3 с контактом 2 и контакта 8 с контактом 9, и соответственно при подключении положительного полюса источника питания к началу обмотки, обозначенному 6, а отрицательного - к концу этой же обмотки, обозначенному 5, должно происходить замыкание контакта 3 с контактом 4 и контакта 8 с контактом 7. Подача напряжения другой полярности и одновременная подача напряжения на обмотки I и II не допускаются. Конструктивные данные реле РПС32А приведены на рис. 2-144. Конструктивные данные реле РПС32Б - на рис. 2-145. Разметка для крепления - на рис. 2-146. Конструктивные данные реле РПС32В - на рис. 2-147. Маркировка выводов и прин­ципиальная электрическая схема - на рис. 2-148. Пример записи реле исполнения РС4.520.201, РС4.520.201-01, РС4.520.201-02 в конструкторской документации дан в табл. 2-281 Время суммарного нахождения обмотки под напряжением при максимальной температуре 100 ч. Скважность включения не менее 5. Длительность импульса, подаваемого на обмотку, не менее 0,025 с. Время срабатывания при минимальном рабочем напряжении не более 5 мс. Режимы работы реле приведены в табл. 2-282. Частные характеристики - в табл. 2-283. Износостойкость - в табл. 2-284. Сопротивление электрического контакта из материала ПлИ-10-1,5 Ом, из Зл999,9 - 0,25 Ом, из Ср999 -1 Ом. Масса реле РПС32А не более 19,5 г, реле РПС32Б, РПС32В - не более 20 г.

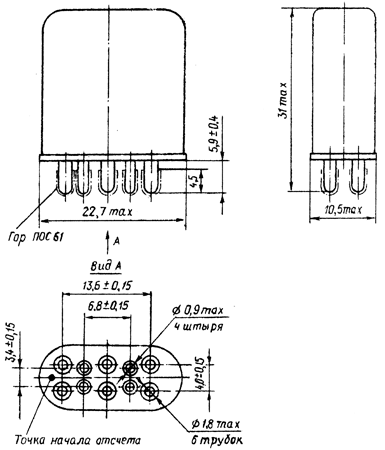

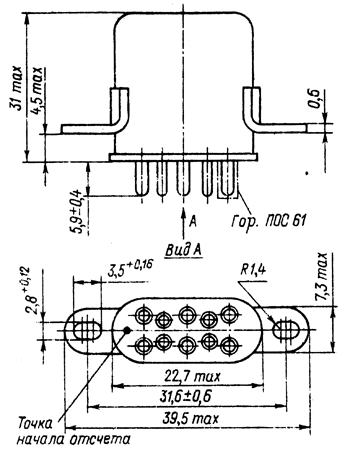

Рис. 2-145. Конструктивные данные реле РПС32Б	Рис. 2-144. Конструктивные данные реле РПС32А	Рис. 2-148. Маркировка выводов и принципиальная электрическая схема реле РПС32

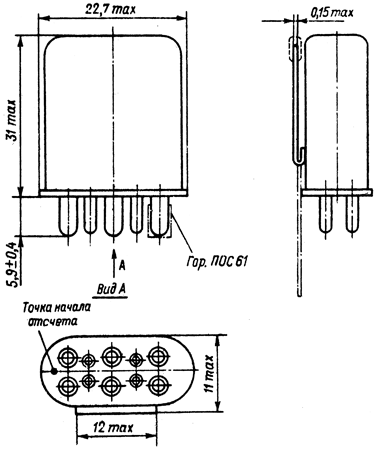

Рис. 2-146. Разметка для крепления	Рис. 2-147. Конструктивные данные реле РПС32В	Таблица 2-281 Обозначение Наименование РС4.520.201 РС4.520.201-01 РС4.520.201-02 Реле РПС32А ЯЛ0.452.080ТУ Реле РПС32Б ЯЛ0.452.080ТУ Реле РПС32В ЯЛ0.452.080ТУ
Технические характеристики Ток питания обмотки постоянный Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее: в нормальных климатических условиях (обмотки обесточены) 200 при максимальной температуре (после выдержки под рабочим напря­жением) 20 в условиях повышенной влажности 10 Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В: в нормальных климатических условиях 500 в условиях повышенной влажности 300 в условиях пониженного атмосферного давления 180
Режимы работы реле. Таблица 2-282 Исполнение Рабочее напряжение, В Температура. °С Атмосферное давление, Па Время непрерывного нахождения обмотки под напряжением, с Скважность, не менее РС4.520.201 РС4.520.201-01 РС4.520.201-02 2,4 +0,5/-0,2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85 ...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.202 РС4.520.202-01 РС4.520.202-02 4 +0,8/-0,4 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.203 РС4.520.203-01 РС4.520.203-02 6 +1,2/-0,6 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.204 РС4.520.204-01 РС4.520.204-02 10 +2/-1 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.205 РС4.520.205-01 РС4.520.205-02 10 +2,0/-1,2 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* +60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.206 РС4.520.206-01 РС4.520.206-02 15 +3,0/-1,5 -60...0 0...+60 670 - 306,6•103 60 900 5 +60... +70 60 +70...+85 96•103 - 306,6•103 +85... +100 30* -60...+70 133,3•10-8 -670 0,025 - 1 15 +3/-4 15±3 -60 ...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 РС4.520.207 РС4.520.207-01 РС4.520.207-02 20 +4/-2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.208 РС4.520.208-01 РС4.520.208-02 27 +5/-3 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 27 +9/-7 27 +7/-5 -60...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 РС4.520.209 РС4.520.209-01 РС4.520.209-02 2,4 +0,5/-0,2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.210 РС4.520.210-01 РС4.520.210-02 4 +0,8/-0,4 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.211 РС4.520.211-01 РС4.520.211 -02 6 +1,2/-0,6 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.212 РС4.520.212-01 РС4.520.212-02 10 +2/-1 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.213 РС4.520.213-01 РС4.520.213-02 12 +2,0/-1,2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.214 РС4.520.214-01 РС4.520.214-02 15 +3,0/-1,5 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 366,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 15 +3/-4 15±3 -60 ...+50 -60...+70 133,3•10-8 - 366,6•103 0,025 - 8 10 РС4.520.215 РС4.520.215-01 РС4.520.215-02 20 +4/-2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.216 РС4.520.216-01 РС4.520.216-02 27 +5/-3 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 27 +9/-7 27 +7/-5 -60 ...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 РС4.520.217 РС4.520.217-01 РС4.520.217-02 24 +0,5/-0,2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.218 РС4.520.218-01 РС4.520.218-02 4 +0,8/-0,4 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.219 РС4.520.219-01 РС4.520.219-02 6 +1,2/-0,6 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.220 РС4.520.220-01 РС4.520.220-02 10 +2/-1 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.221 РС4.520.221-01 РС4.520.221-02 12 +2,0/-1,2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.222 РС4.520.222-01 РС4.520.222-02 15+3,0/-1,5 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 15 +3/-4 15±3 -60 ...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 РС4.520.223 РС4.520.223-01 РС4.520.223-02 20 +4/-3 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.224 РС4.520.224-01 РС4.520.224-02 27 +5/-3 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 27 +9/-7 27 +7/-5 -60 ...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 РС4.520.290 РС4.520.290-01 2,4 +0,5/-0,2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.291 РС4.520.291-01 4 +0,8/0,4 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.292 РС4.520.292-01 6 +1,2/-0,6 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.293 РС4.520.293-01 10 +2/-1 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.294 РС4.520.294-01 12 +2,0/-1,2 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.295 РС4.520.295-01 15 +3/-1,5 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 15 +3/-4 15±3 -60 ...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 РС4.520.296 РС4.520.296-01 20 +4/-2 -60...0 0...+60 670 - 306,6•103 60 900 5 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 РС4.520.297 РС4.520.297-01 27 +5/-3 -60...0 0...+60 670 - 306,6•103 60 900 +60...+70 60 +70...+85 96•103 - 306,6•103 +85...+100 30* -60...+70 133,3•10-8 -670 0,025 - 1 27 +9/-7 27 +7/-5 -60 ...+50 -60...+70 133,3•10-8 - 306,6-103 0,025 - 8 10 * Допускается непрерывное пребывание одной из обмоток под напряжением в тече­ние времени свыше 30 с, но не более 1 мин, после чего на другую обмотку может быть подан импульс напряжения длительностью 0,025-1 с. Следующее включение производить с учетом скважности по отношению как к обмотке I, так и к обмотке II.
Частные характеристики. Таблица 2-283 Исполнение Обмотка Напряжение срабатывания. В Материал контактов Номер Сопротивление. Ом РС4.520.201 РС4.520.201-01 РС4.520.201-02 I II 5±0,5 0,6-1,2 ПлИ-10 РС4.520.202 РС4.520.202-01 РС4.520.202-02 I II 15±1,5 1-2,2 РС4.520.203 РС4.520.203-01 РС4.520.203-02 I II 25±2,5 1,6-3,2 РС4.520.204 РС4.520.204-01 РС4.520.204-02 I II 75±11,25 2-5 РС4.520.205 РС4.520.205-01 РС4.520.205-02 I II 110±16,5 3,2-6,4 РС4.520.206 РС4.520.206-01 РС4.520.206-02 I II 175±26,25 3,7-7,5 РС4.520.207 РС4.520.207-01 РС4.520.207-02 I II 310±46,5 6-12 РС4.520.208 РС4.520.208-01 РС4.520.208-02 I II 500±75 8-16 РС4.520.209 РС4.520.209-01 РС4.520.209-02 I II 5±0,5 0,6-1,2 Зл999,9 РС4.520.210 РС4.520.210-01 РС4.520.210-02 I II 15±1,5 1-2,2 РС4.520.211 РС4.520.211-01 РС4.520.211-02 I II 25±2,5 1,6-3,2 РС4.520.212 РС4.520.212-01 РС4.520.212-02 I II 75±11,25 2-5 РС4.520.213 РС4.520.213-01 РС4.520.213-02 I II 110±16,5 3,2-6,4 РС4.520.214 РС4.520.214-01 РС4.520.214-02 I II 175±26,25 3,7-7,5 РС4.520.215 РС4.520.215-01 РС4.520.215-02 I II 310±46,6 6-12 Зл999,9 РС4.520.216 РС4.520.216-01 РС4.520.216-02 I II 500±75 8-16 РС4.520.217 РС4.520.217-01 РС4.520.217-02 I II 5±0,5 0,6-12 Ср999 РС4.520.218 РС4.520.218-01 РС4.520.218-02 I II 15±1,5 1-2,2 РС4.520.219 РС4.520.219-01 РС4.520.219-02 I II 25±2,5 1,6-3,2 РС4.520.220 РС4.520.220-01 РС4.520.220-02 I II 75±11, 25 2-5 РС4.520.221 РС4.520.221-01 РС4.520.221-02 I II 110±16,5 3,2-6,4 РС4.520.222 РС4.520.222-01 РС4.520.222-02 I II 175±26,25 3,7-7,5 РС4.520.223 РС4.520.223-01 РС4.520.223-02 I II 310±46,5 6-12 Ср999 РС4.520.224 РС4.520.224-01 РС4.520.224-02 I II 500±75 8-16 РС4.520.290 РС4.520.290-01 I II 5±0,5 0,6-1,2 РС4.520.291 РС4.520.291-01 I II 15±,5 1-2.2 РС4.520.292 РС4.520.292-01 I II 25±2,5 1,6-3,2 РС4.520.293 РС4.520.293-01 I II 75±11,25 2-5 РС4.520.294 РС4.520.294-01 I II 110±16,5 3,2-6,4 РС4.520.295 РС4.520.295-01 I II 175±26,25 3,7-7,5 РС4.520.296 РС4.520.296-01 I II 310±46,5 6-12 РС4.520.297 РС4.520.297-01 I II 500±75 8-16 Примечание. Маркировка выводов обмоток: обмотка II - начало 6, конец 5. обмотка I - начало 1, конец 10;
Износостойкость. Таблица 2-284 Режим коммутации Вид нагрузки Род тока Частота срабатывания, Гц, не более Число коммутационных циклов Материал контактов Допустимый ток, А Напряже­ние на ра­зомкнутых контактах, В суммарное в том числе при макс. температуре 0,2-0,5 0,5-2 2-3 6-34 Активная Постоянный 5 106 105 104 0,5•106 0,5•105 0,5•104 ПлИ-10 0,005-0,01 100-220* 106 0,5•106 0,1-1 0,1-0,5 12-127 12-220* Переменный 50 -10 000 Гц 104 0,5•104 0,04-0,15 6-34 Индуктивная, t < =0,015 с Постоянный 2,5•105 1,25•105 0,15-1 1 2.5•104 1,25•104 0,1-0,25 0,15-1 12-220* 6-36 соs ф=>0,3 Индуктивная, t<=0,005 с Переменный 50- 10000 Гц Постоянный 0,5•104 105 0,25•104 0,5•105 5•10-6-0,01 5•10-2 - 10 Активная Постоянный Переменный 50-10000 Гц 5 106 0,5•106 Зл999,9 0,001-0,01 3-34 Постоянный 0,01-0,1 5-115 Переменный 50 -10 000 Гц 105 0,5•105 0,001-0,1 10-34 Постоянный 0,005-0,06 3-34 Индуктивная, t<=0,05 с 3 0,5•105 0,25•105 0,06-0,15 0,01-0,05 10-34 5-115 Индуктивная, t<=0,015 с cos ф=>0,3 Постоянный Переменный 50 -10 000 Гц 1 0,6•104 0,4•104 0,3•104 0,2•104 0,005-0,06 3-34 Индуктивная, t<=0,015 с Постоянный 5 0,5•105 0,25•105 Зл999,9 0,08-0,25 0,25-2 2-3 6-34 Активная Постоянный 5 106 105 104 0,5•106 0,5•105 0,5•104 Ср999 0,005-0,01 100-220* 106 0,5•106 0,1-1 0,1-0,5 12-127 12-220* Переменный 50-10000 Гц 104 0,5•104 0,04-0,15 6-34 Индуктивная, t<=0,015 с Постоянный 2,5•105 1,25•105 0,15-1 1 2,5•104 1,25•104 0,1-0,25 12-220* cos ф=>0,3 Переменный 50-10000 Гц 0,5•104 0,25•104 0,15-1 6-36 Индуктивная, t<=0,015 с Постоянный 105 0,5•105 0,08-0,25 6-34** Активная 5 2•106 106*** * При атмосферном давлении 133,3•10-8 - 53,3•10-8 Па напряжение на разомкнутых контактах не более 127 В переменного тока или не более 180 В постоянного тока. ** При напряжении 30 В число коммутационных циклов составляет 90%, при 34 В-10%. Режим только для исполнений РС4.520.290-РС4.520.297, РС4.520.290-01-РС4.520.297-01. *** При температуре +55°С.
