Постоянные металлопленочные резисторы MF (аналог МЛТ, С2-23, С2-33, С2-36)

Постоянные металлопленочные резисторы MF (аналог МЛТ, С2-23, С2-33, С2-36)

Металлопленочные резисторы типа MF имеют повышенную точность, широкий диапазон рабочих температур, низкий уровень шумов, высокую стабильность.
Мощность,Вт - 0,125; 0,25; 0,5; 1,0; 2,0;
Ряд - Е24; Е96
Точность - 0,1%; 0,25%; 0,5%; 1%; 5%;
ТКС - ±15•106, ±25•10­, ±50•106, ±100•106
Диапазон температур - -55°С +125°С
Шумы - 0,2 мкВ/В
Мощность, Вт Точность ТКС ± 15, 25 ... *10-6 ТКС ±50*10-6
0.125 ±1%
±0.5%
±0.25%
±0.1%		 100 Ом - 100 КОм
100 Ом - 100 КОм
100 Ом - 100 КОм
100 Ом - 100 КОм		 1 ОМ - 10 МОм
51,1 Ом - 200 КОм
51,1 Ом - 200 КОм
0,25 ±1%
±0.5%
±0.25%
±0.1%		 51,1 Ом - 511 КОм
51,1 Ом - 511 КОм
100 Ом - 330 КОм
100 Ом - 100 КОм		 1 ОМ - 10 МОм
10 Ом - 1 МОм
51,1 Ом - 330 КОм
0,5 ±1%
±0.5%
±0.25%
±0.1%		 51,1 Ом - 1 МОм
51,1 Ом - 1 МОм
100 Ом - 511 КОм
100 Ом - 330 КОм		 1 ОМ - 10 МОм
10 Ом - 1 МОм
51,1 Ом - 511 КОм
1 ±1%
±0.5%
±0.25%
±0.1%		 51,1 Ом - 1 МОм
51,1 Ом - 1 МОм
100 Ом - 511 КОм
100 Ом - 330 КОм		 1 ОМ - 10 МОм
10 Ом - 1 МОм
51,1 Ом - 511 КОм
2 ±1%
±0.5%
±0.25%
±0.1%		 51,1 Ом - 1 МОм
51,1 Ом - 1 МОм
100 Ом - 511 КОм
100 Ом - 330 КОм		 1 ОМ - 10 МОм
10 Ом - 1 МОм
51,1 Ом - 511 КОм

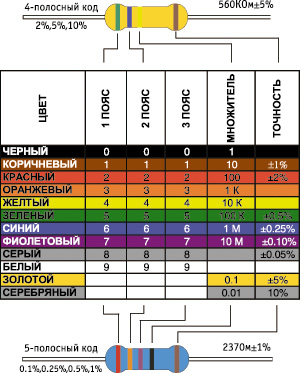

Таблица цветового кодирования номинала резисторов
Мощность, Вт Габаритные размеры, мм Мощность, Вт Максимальное рабочее напряжение, В
L D H d 70°С 125°С 70°С 125°С
0.125 3.2 ± 0.3 1.8 ± 0.2 28 ± 2.0 0.48 ± 0.03 0.125 0.05 200 150
0.25 6.5 ± 0.5 2.3 ± 0.3 26 ± 2.0 0.60 ± 0.03 0.25 0.1 250 200
0.5 9.0 ± 0.5 3.2 ± 0.5 26 ± 2.0 0.60 ± 0.03 0.5 0.125 350 250
1 12 ± 1.0 4.5 ± 0.5 30 ± 3.0 0.80 ± 0.05 1 25 500 300
2 16 ± 1.0 5.0 ± 0.5 28 ± 3.0 0.80 ± 0.05 2 0.5 500 350

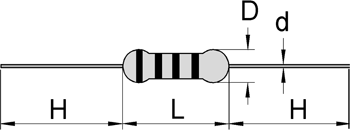

Габаритный чертеж
