Резистор СП3-39
Резисторы переменные непроволочные подстроечные. Резисторы применяются для работы в цепях постоянного и переменного токов в непрерывных и импульсных режимах.
Основные технические характеристики Резистор многооборотный с круговым перемещением подвижной системы Мощность (при температуре 70°С) 1 Вт Диапазон номинальных сопротивлений 10...2 200 000 Ом Допускаемое отклонение сопротивления от номинального +/-10%; +/-20% Число циклов перемещения подвижной системы 200 Ресурс 20 000 часов Характеристика изменения сопротивления Линейная Отклонение от линейности, не более 20% ТКС для резисторов с сопротивлением 15 кОм до 150 кОм +/-0,0001 1/°С ТКС для резисторов с сопротивлением от 10 Ом до 10 кОм и от 220 кОм до 2,2 мОм +/-0,00025 1/°С
Условия эксплуатации Механические воздействия: Синусоидальная вибрация: диапазон частот амплитуда ускорения 1-3000 Гц 200 м/с2 Механические удары одиночного действия (ускорение) 10 000 м/с2 Механические удары многократного действия (ускорение) 1500 м/с2 Климатические воздействия: Интервал рабочих температур от -60 до +155°С Относительная влажность воздуха (при температуре +35°С) 98% Атмосферное давление 0,13-294,199 кПа

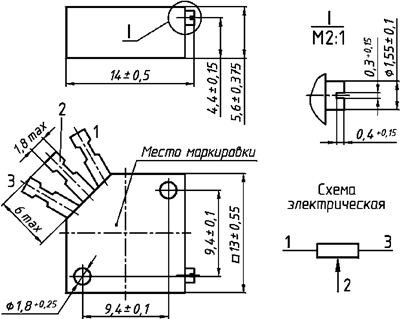

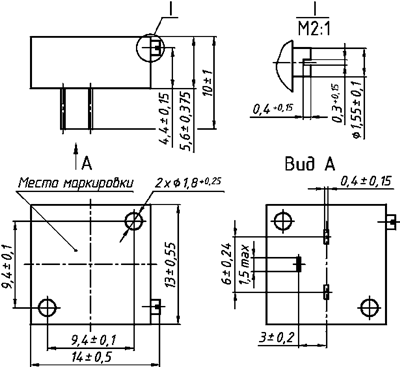

Габаритный чертеж резистора СП3-39А	Габаритный чертеж резистора СП3-39НА
