РЕЗИСТОРЫ СП5-2ВА, СП5-2ВБ, СП5-3ВА

РЕЗИСТОРЫ СП5-2ВА, СП5-2ВБ, СП5-3ВА

Импортные аналоги СП5-2ВБ
Резисторы переменные проволочные подстроечные одноэлементные многооборотные с круговым перемещением подвижной системы предназначаются для эксплуатации в цепях постоянного, переменного и импульсного токов. Изготовляются во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81. Конструктивно резисторы выполнены в двух вариантах СП5-2ВА, СП5-2ВБ для печатного монтажа и СП5-3ВА для навесного монтажа.
Технические данные
Номинальная мощность рассеяния при повышенной рабочей температуре +85°С, Вт 0,5
Номинальное сопротивление в пределах, Ом 3,3…22000
Допустимое отклонение от номинальных сопротивлений, % ± 5; ± 10
Интервал рабочих температур, °С -60…+125
Минимальная наработка, час 20000
Минимальный срок сохраняемости, лет 15
Число циклов перемещения подвижной системы, цикл 200
Масса, г
СП5-2ВА, 3ВА
СП5-2ВБ
1,6
1,8
Предельное рабочее напряжение, В 100

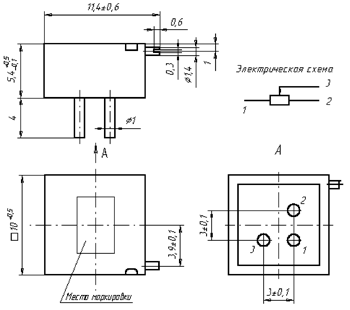

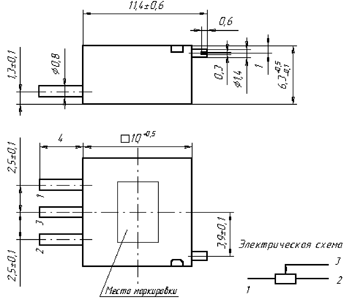

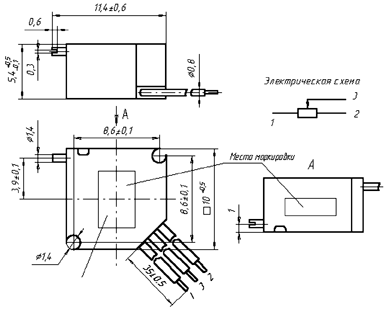

Габаритный чертеж СП5-2ВА Габаритный чертеж СП5-2ВБ Габаритный чертеж СП5-3ВА
