Керамические ЧИП конденсаторы
Используются в электрических цепях постоянного, переменного токов и в импульсных режимах. Керамические ЧИП конденсаторы предназначены для автоматизированного поверхностного монтажа на печатные платы с последующей пайкой оплавлением, горячим воздухом или в инфракрасных печах. Типоразмеры 0603 и 0805 идеальны для высокоплотного монтажа.

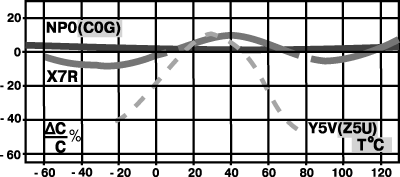

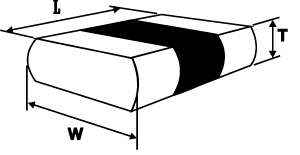

Габаритные размеры	Типичные температурные зависимости емкости
Технические характеристики Тип ТКЕ NP0 (C0G) X7R Y5V (Z5U) Температурный коэффиц. (в диап. рабочих темпер.) 0±30x10-6/°C (-55…+125 °C) 15% (-55…+125°C) +30%~80% (-25…+85°C) +22%~56% (+10…+85°C) Тангенс угла потерь, макс. (условия измерения) 0.15% +/-0.2 (20 °С, 1 МГц, 1 В пост.) 2.5% +/-0.2 (20°С, 1 кГц, 1 В пост.) 3.5% +/-0.2 (20°С, 1 кГц, 1 В пост.) Рабочее напряж., В пост. 50 Точность B : +/-0.1 пФ D : +/-0.5 пФ G: +/-2% K: +/-10% C : +/-0.25 пФ F : +/-1% J: +/-5% M: +/-20% K : +/-10% M : +/-20% S : -20..+50% M : +/-20% S : -20..+50% Z : -20..+80% P : -0..+100%
NP0(C0G) - используется в прецизионных цепях, в рабочем диапазоне емкость практически не зависит от температуры, времени, напряжения и частоты. ТКЕ = 0± 30•10-6 1/°C. X7R - стабильный диэлектрик с предсказуемой температурной, частотной и временной зависимостью Y5V(Z5U) - имеет высокую диэлектрическую постоянную, используется в цепях общего применения. Выбор диэлектрика определяется требуемой температурной стабильностью схемы. Чем более стабильный диэлектрик - тем больше размеры конденсатора и тем он дороже.
Разм., мм \ Типоразм. 0402 0603 0805 1206 1210 1812 2010 2225 L 1.0 1.60 2.0 3.2 3.2 4.5 5.0 5.7 W 0.50 0.80 1.2 1.6 2.5 3.2 2.5 6.4 T 0.50 0.80 1.25 1.25 1.3 1.3 2.0 2.5   Емк.\Диэл. Kод NP0 X7R Y5V NP0 X7R Y5V NP0 X7R Y5V NP0 X7R Y5V NP0 X7R Y5V NP0 X7R Y5V Пикофарады 0,5-0,82 -                                     1 1R0                                     10 100                                     12 120                                     15 150                                     18 180                                     22 220                                     27 270                                     33 330                                     39 390                                     47 470                                     56 560                                     68 680                                     82 820                                     100 101                                     120 121                                     150 151                                     180 181                                     220 221                                     270 271                                     330 331                                     390 391                                     470 471                                     560 561                                     680 681                                     820 821                                     1000 102                                     1200 122                                     1500 152                                     1800 182                                     2200 222                                     2700 272                                     3300 332                                     3900 392                                     4700 472                                     5600 562                                     6800 682                                     8200 822                                     Микрофарады 0.010 103                                     0.012 123                                     0.015 153                                     0.018 183                                     0.022 223                                     0.027 273                                     0.033 333                                     0.039 393                                     0.047 473                                     0.056 563                                     0.068 683                                     0.082 823                                     0.10 104                                     0.12 124                                     0.15 154                                     0.18 184                                     0.22 224                                     0.27 274                                     0.33 334                                     0.39 394                                     0.47 474                                     0.56 564                                     0.68 684                                     0.82 824                                     1.0 105                                     1.2 125                                     1.5 155                                     1.8 185                                     2.2 225                                     2.7 275                                     3.3 335
