Серия ТН

Разъемы межблочного питания

Серия ТН

Предназначены как для печатного монтажа, так и для монтажа на кабель
Общие технические характеристики:
Материал корпуса: нейлон или полистирол,
усиленный стекловолокном
Материал контактов: латунь, покрытая оловом
Сопротивление изолятора: не менее 1000 МОм
Сопротивление контактов: не более 0,2 Ом
Температурный диапазон: от -25 °С до +85 °С
1. Разъем питания на кабель
2. Кол-во контактов: 2, 3, 4
3. М - вилка; F - розетка;
Технические характеристики:
Максимальный ток: 7 А
Рабочее напряжение: 250 В
Количество контактов: 2, 3, 4
Шаг: 5,08 мм

ТН

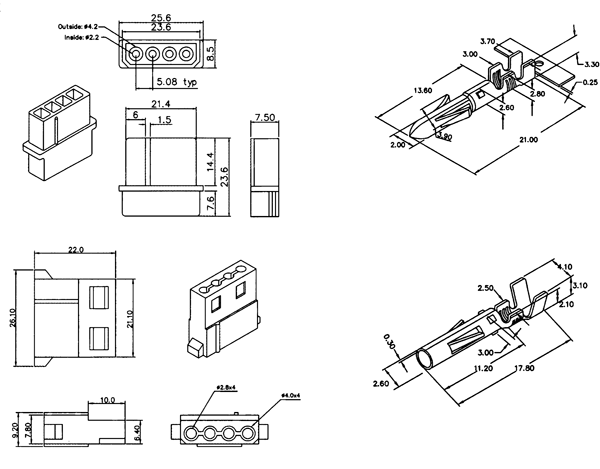

Система обозначений разъемов
ТН -хх JR
1 2 3

ТН-4М

Контакт к ТН-М

TH-4F

Контакт к TH-F
