Серия WF, HU

Серия WF, HU
Система обозначений разъемов
WF -хх M
1 2 3

1. WF - вилка на плату открытая; HU - розетка на кабель
2. Кол-во контактов: 2, 3, 4, 5, 6, 7, 8, 9,10,11,12,13,14,15,16,17,18,19, 20
3. М - вилка; MR - вилка угловая; F - розетка;
Технические характеристики:
Максимальный ток: 1А
Рабочее напряжение: 250 В
Температурный диапазон: от -55 °С до +105 °С
Количество контактов: 2, 3, 4 - 20
Шаг: 2,54 мм
Таблица WF-M, WF-MR
Число контактов А В Число контактов А В
2 2,54 5,12 12 27,94 30,68
3 5,08 7,66 13 30,48 33,10
4 7,62 10,20 14 33,02 35,80
5 10,16 12,74 15 35,56 38,34
6 12,70 15,30 16 38,10 40,94
7 15,24 17,94 17 40,64 43,30
8 17,78 20,48 18 43,18 45,90
9 20,32 23,02 19 45,72 48,56
10 22,86 25,58 20 48,26 50,80
11 25,40 28,12
Таблица HU-F
Число контактов А В Число контактов А В
2 2,54 5,64 12 27,94 31,00
3 5,08 8,16 13 30,48 33,50
4 7,62 10,72 14 33,02 36,00
5 10,16 13,30 15 35,56 38,50
6 12,70 15,78 16 38,10 41,20
7 15,24 18,40 17 40,64 43,60
8 17,78 20,80 18 43,18 46,32
9 20,32 23,50 19 45,72 48,80
10 22,86 26,00 20 48,26 51,34
11 25,40 28,50

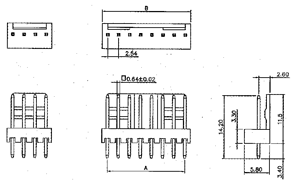

WF-M

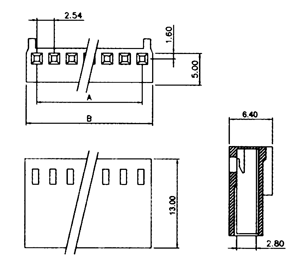

HU-F

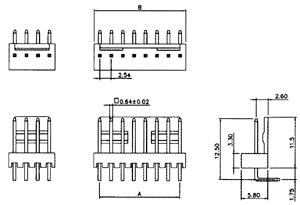

WF-MR
