Cерия MF

Cерия MF

Система обозначений разъемов
MF -2 хх M
1 2 3

1. MF - разъемы двухрядные. 2. Кол-во контактов в ряду: 2, 3, 4, 5, 6, 7, 8, 9,10,11,12
3. М - вилка; MR - вилка угловая; М обж. - вилка под обжим; F обж. - розетка под обжим;
Технические характеристики: Максимальный ток: 9 А
Температурный диапазон: от -40С до +85С
Количество контактов: 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24
Шаг: 4,20 мм

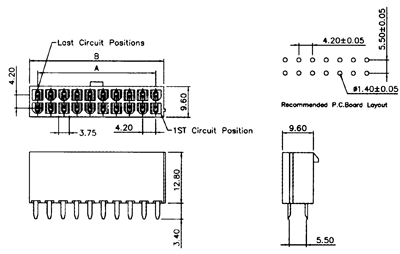

Число контактов А В Число контактов А В
2x02 - 5,50 8 12,60 18,10
2x04 4,20 9,70 10 16,80 22,30
2x06 8,40 13,90 12 21,00 26,50
14 25,20 30,70 20 37,80 43,30
16 29,40 34,90 22 42,00 47,50
18 33,60 39,10 24 46,20 51,70
