Резисторы СП3-38

Резисторы СП3-38

Резисторы переменные, непроволочные, подстроечные. Изготавливаются по техническим условиям: ОЖО.468.351ТУ.
Резисторы переменные непроволочные подстроечные с круговым перемещением подвижной системы предназначены для использования в качестве встроенных элементов внутреннего монтажа комплектных изделий для работы в цепях постоянного и переменного токов, в непрерывных и импульсных режимах.

Тип изделия

Рном., Вт

Rном., Ом

Rном., %

ТКС, 10-6, 1/°С

Тн, час

Тх, лет

Масса, г

Климат. исполн.

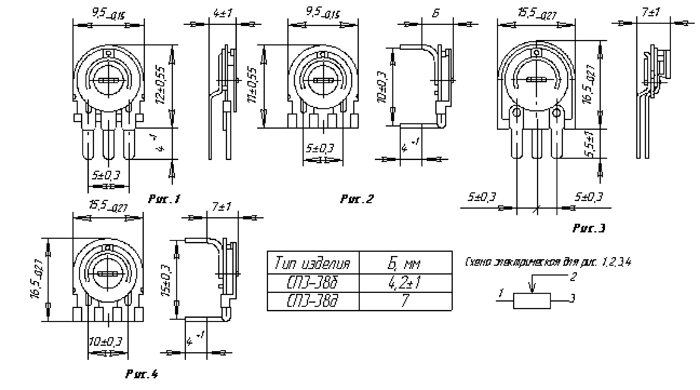

СП3-38а (рис. 1) 0,125 47...1·107 ± 20 до 220 кОм
 ± 1000 до 100 кОм 20000 12 0,8 УХЛ2.1;
В3.1
СП3-38б (рис. 2) ± 1500 св. 100 кОм
СП3-38в (рис. 3) 0,125 150...4,7·106 ± 1000 до 100 кОм 15000 1,5 УХЛ4.2
СП3-38г (рис.4) 0,25 68...4,7·106 ±2000 св. 100 кОм УХЛ2.1; В3.1

Число циклов перемещения подвижной системы - 500
Температура окружающей среды, °С -45...+70
