Резисторы СП5-16В |
Резисторы переменные, проволочные, подстроечные, одноэлементные, однооборотные с круговым перемещением подвижной системы.
Резисторы СП5-16ВА, СП5-16ВВ, СП5-16ВГ - для печатного монтажа и СП5-16ВБ - для навесного монтажа, предназначены для работы в электрических цепях переменного, постоянного и импульсного тока частотой до 1000 Гц.
Резисторы изготавливаются в климатическом исполнении В 2.1 (всеклиматическое). |
Основные параметры |
Тип изделия |

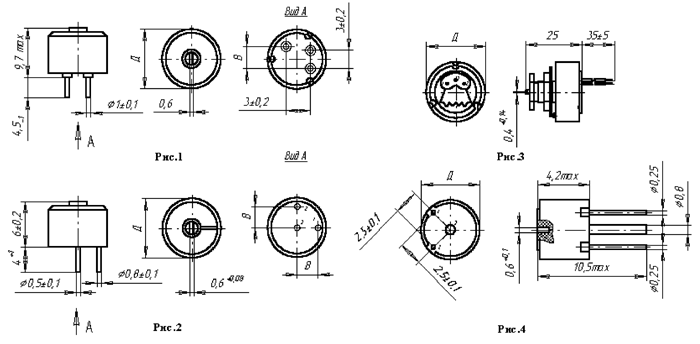

Рис. |
Рном., Вт |
Rном., Ом |
d Rном., % |
ТКС, 10-6, 1/ ° С |
Тн, час. |
Тх, лет. |
Износоуст. цикл |
Температ. окр.среды, °С |
| СП5-16ВА |
1 |
0,25 |
3,3...22000 |
±5, ±10 |
от ± 50
до ± 1000 |
25000 |
25 |
100 до 22 Ом
200 свыше 22 Ом |
-60, +125 |
| 0,5 |
3,3...33000 |
| 1,0 |
4,7...100000 |
| СП5-16ВВ |
2 |
0,125 |
100...6800 |
± 5, ± 10 |
± 350 |
25000 |
25 |
100 |
-60, +125 |
| СП5-16ВБ |
3 |
0,25 |
3,3...22000 |
± 5, ± 10 |
от ± 50до ± 1000 |
25000 |
25 |
100 до 22 Ом 200 свыше 22 Ом |
-60, +125 |
| 0,5 |
3,3...33000 |
| 1,0 |
4,7...47000 |
| СП5-16ВГ |
4 |
0,05 |
47...4700 |
± 5, ± 10 |
± 350 |
30000 |
25 |
100 |
-60, +125 |
|
 |
 |
Тип изделия |
Рном., Вт |
Размеры, мм |
Масса, г не более |
Предельное раб.напряж.,В |
А |
B |
Д |
СП5-16ВА |
0,25
0,5
1 |
1,5± 0,1
2,1± 0,1
2,1± 0,1 |
1,5± 0,1
1,1± 0,1
1,1± 0,1 |
11± 0,2
13± 0,2
16,5± 0,2 |
1,8
2,2
3,2 |
74
128
216 |
СП5-16ВБ |
0,25
0,5
1 |
|
|
11± 0,2
11,5± h15
13,5± h15 |
4
4,5
5,8 |
74
128
216 |
СП5-16ВВ |
0,125 |
|
|
8± 0,2 |
1 |
29 |
СП5-16ВГ |
0,05 |
|
|
6± 0,2 |
0,5 |
15 |
| Примечание: Приведенные в таблице предельные рабочие напряжения рассчитаны для максимальных номинальных сопротивлений. |
|
