Резисторы переменные проволочные ППБ

Резисторы переменные проволочные ППБ
Резисторы переменные проволочные бескаркасные подстроечные (варианты исполнения оси «Б», «В», «Д», «Е») и регулировочные (варианты исполнения оси «А», «Г») однооборотные с круговым перемещением подвижной системы для навесного монтажа, предназначены для работы в цепях постоянного и переменного тока частотой до 1000 Гц. Климатическое исполнение УХЛ.

Основные технические характеристики
Номинальная мощность рассеяния, Вт 1, 2, 3, 16, 25, 50
Диапазон номинальных сопротивлений, Ом:
1; 2 Вт
3 Вт
16; 25; 50 Вт
100…10000
4,7…22000
2,2…47000
Допускаемые отклонения от номинального сопротивления, % ±5; ±10
Число циклов перемещения подвижной системы 1000; 5000
Нижнее значение температуры окружающей среды, °С -60
Верхнее значение температуры окружающей среды, °С +155

Тип резистора

Ном. мощность рассеяния, Вт

Вариант исполнения оси

Масса, г, не более

Срок сохран., лет

Мин. наработка,ч

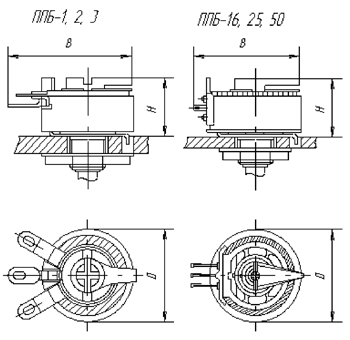

Габариты

Д

Н

В
ППБ 1
2
3		 А, Б, В 25
30
40		 12 20000 18±1,5
20±2
25±2		 12±1,5
16±1,5
22±2		 26±2,5
28±3
34±3
16
25
50		 Г, Д, Е 100
150
350		 15 25000 35±3
35±3
35±3		 26±2
44±3
67±4		 42±4
42±4
58±4
