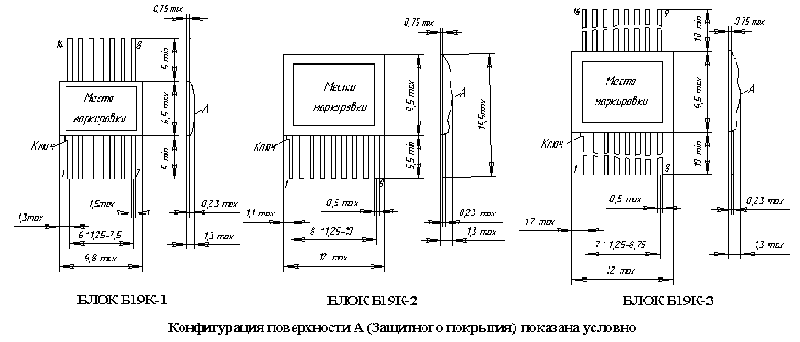

Резисторные блоки Б19К с планарными выводами

Резисторные блоки Б19К с планарными выводами

Резисторные блоки предназначены для работы в электрических цепях постоянного, переменного токов и в импульсных режимах.
Изготавливаются во всеклиматическом исполнении (В) по ГОСТ 15150-69. Конструкция блоков - монолитная.

Условия эксплуатации

Интервал рабочих температур, С -60…+85
Относительная влажность воздуха при +35С, % 98
Атмосферное давление, Па 0,00013-294000
Механические нагрузки при креплении блоков за корпус:
вибрация в диапазоне частот 1-5000 Гц с ускорением, g
одиночные удары с ускорением, g
многократные удары с ускорением, g
линейные нагрузки с ускорением, g
40
1500
150
500
Акустические шумы в диапазоне частот 50-10000 Гц при уровне звукового давления, дБ 170
Минимальная наработка, ч 20000
Минимальный срок сохраняемости, лет 20
95%-ный ресурс, ч 40000

Технические характеристики

Масса блока, не более:
для Б19К-1 0,25 г
для Б19К-2 0,4 г
для Б19К-3 0,5 г
ТКС на 1°С:
для резисторов сопротивлением до 510 Ом ±350х10-6
для резисторов сопротивлением 510 Ом и выше ±250х10-6
