Постоянные углеродистые резисторы CF

Постоянные углеродистые резисторы CF
Углеродистые резисторы типа CF отличаются широким диапазоном рабочих температур, высокой надежностью и стабильностью параметров, качественным внешним исполнением, при этом они имеют минимальную стоимость. Все это делает углеродистые резисторы CF чрезвычайно популярными в различных применениях.
Мощность, Вт - 0,125; 0,25; 0,5; 1,0; 2,0; 3,0
Ряд - Е24
Точность - 2%, 5%

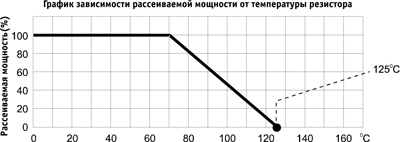

Диапазон рабочих температур - -55...+125 °С

Мощность, Вт

Габаритные размеры

Максимальное рабочее напряжение, В

Диапазон сопротивлений для точности 2%

Диапазон сопротивлений для точности 5%

L

D

H

d
0.125 3.2±0.3 1.8±0.2 28±2.0 0.48±0.03 200 10 Ом - 5.1 МОм 10 Ом - 22 МОм
0.25 мини 3.2±0.3 1.8±0.2 28±2.0 0.48±0.03 250 10 Ом - 5.1 МОм 10 Ом - 22 МОм
0.25 6.5±0.5 2.3±0.3 26±2.0 0.60±0.03 250
0.5 мини 6.5±0.5 2.3±0.3 26±2.0 0.60±0.03 350
0.5 9.0±0.5 3.2±0.5 26±2.0 0.60±0.03 350
1.0 мини 9.0±0.5 3.2±0.5 26±2.0 0.60±0.03 500
1.0 12±1.0 4.5±0.5 30±3.0 0.80±0.05 500
2.0 мини 12±1.0 4.5±0.5 30±3.0 0.80±0.05 500
2.0 16±1.0 5.0±0.5 28±3.0 0.80±0.05 500
3.0 мини 16±1.0 5.0±0.5 28±3.0 0.80±0.05 700
3.0 18±1.0 6.0±0.5 26±3.0 0.80±0.05 700

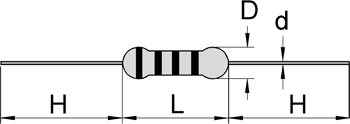

Габаритный чертеж

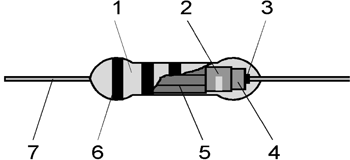

Внутреннее устройство:
1. Защитное покрытие, компаунд.
2. Пленка с углеродистым элементом.
3. Место сварки вывода.
4. Крепление вывода с помощью металлического колпака.
5. Теплопроводящая высокотемпературная керамика.
6. Цветная маркировка.
7. Медный вывод, покрытый оловом.

Максимальная величина ТКС(1), * 10-6°С

До 100 КОм

100 КОм - 1 МОм

Свыше 1 МОм
+350 +350 +350
-500 -700 -1000
(1) Температурный коэффициент сопротивления
