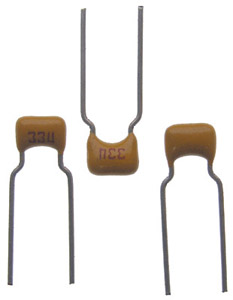

Многослойные керамические конденсаторы с радиальными выводами (Аналог К10-17Б)
Стандартные промышленные размеры
Возможны различные длины выводов
Система обозначений
| CL | 0805 | CG | 102 | К | 500 | Префикс | Типоразмер, дюйм | Диэлектрик | Емкость, пФ | Допуск | Рабочее напряжение, В | 0805 | 0,08-0,05 | CG | COG | 102 | 10•102 | B | ±0,10 пФ | 160 | 16•100 | 1210 | 0,12-0,10 | NPO | 5R0 | 5,0 | С | ±0,25 пФ | 250 | 25•100 | 1812 | 0,18-0,12 | B | X7R | D | ±0,50 пФ | 500 | 50•100 | 2225 | 0,22-0,25 | F | Y5V | J | ±5 % | 630 | 63•100 | 3035 | 0,30-0,35 | E | Z5U | K | ±10 % | 101 | 10•101 | M | ±20% | 201 | 20•101 | S | +50 -20% | 501 | 50•101 | Z | +80 -20% | 102 | 10•102 | P | ±100% | 202 | 20•102 |
 |
Основные технические характеристики | ||||||||||

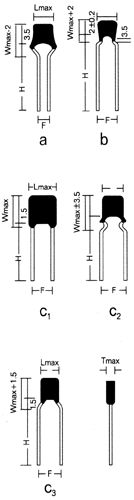

| Типоразмер | Размеры, мм | Рабочее напряжение, В | Значение емкости, пФ* | ||||||||
| F (±0,2) | Hmin (±0,5) | Lmax | Wmax | Tmax | COG (NPO) | X7R | Y5V Z5U | ||||
| 0805 | a b c1 c2 c3 c1 |
2,54 2,54 5,08 5,08 5,08 7,5 |
5,0 10,0 5,0 10,0 5,0 5,0 10,0 5,0 |
4,2 | 3,8 | 3,8 | 25 50 100 |
0R5-332 0R5-222 0R5-102 |
331-104 331-473 331-223 |
103-105 103-684 |
|
| 1206 | a b c1 |
2,54 3,50 5,08 |
10,0 | 5,0 | 4,5 | 3,8 | 25 50 100 |
0R5-682 0R5-472 0R5-392 |
102-224 102-104 102-683 |
103-125 103-105 |
|
| 1210 | b c1 |
3,50 5,08 |
10,0 | 7,6 | 5,5 | 3,8 | 25 50 100 |
561-103 561-682 561-472 |
102-334 102-224 102-104 |
104-155 104-155 |
|
| 1812 | b | 4,75 | 10,0 | 8,5 | 8,5 | 3,8 | 25 50 100 |
102-153 102-103 102-682 |
103-474 103-334 103-224 |
154-325 154-325 |
|
| 2225 | b | 5,50 | 10,0 | 10,5 | 9,5 | 4,2 | 25 50 100 |
102-223 102-223 102-103 |
103-105 103-105 103-474 |
684-475 684-335 |
|
| 3035 | b | 7,50 | 10,0 | 12,5 | 10,5 | 4,2 | 25 50 100 |
102-104 102-473 102-333 |
103-225 103-225 103-105 |
105-106 105-685 |
|
