Конденсаторы К10-17

Конденсаторы К10-17 (Импортный аналог К10-17б)

Конденсаторы К10-17 предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.172 ТУ; ОЖО.460.107 ТУ; ОЖО.460.183 ТУ.
Конденсаторы выпускаются в водородоустойчивом и неводородоустойчивом исполнениях.

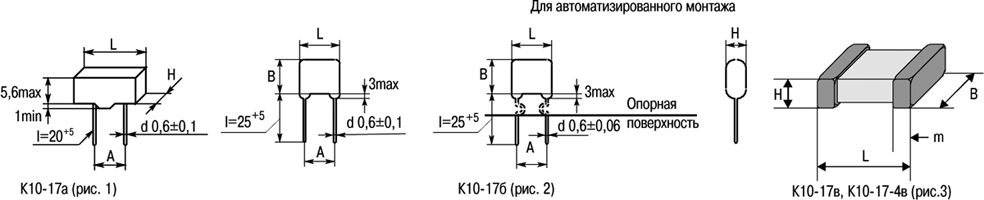

К10-17а (рис. 1): правильной формы, изолированные керамические конденсаторы, исполнение - всеклиматическое.
К10-17б (рис. 2): изолированные окукленные керамические конденсаторы, исполнение - всеклиматическое.
К10-17в (рис. 3): незащищенные керамические конденсаторы. Типы контактных электродов: серебро-палладий (нелуженые); серебро-никель барьер/олово-свинец (луженые).
К10-17-4в (рис. 3): незащищенные керамические конденсаторы. Конденсаторы изготовляют в соответствии с ОЖО.460.172 ТУ. Предназначены для поверхностного монтажа. Поставка производится россыпью или в блистер-ленте. Типы контактных электродов: серебро-палладий, серебро-никель барьер/олово-свинец.

Таблица емкостей.

Характеристика М47 М1500 Н20 Н50 Н90
Допускаемое отклонение емкости от номинальной Сх<=2,2 пФ: ±0,25 пФ
Сх>2,2 пФ:
± 5%1, ±10%, ±20%		 ± 5 %, ±10 %, ±20 % ± 10 %, ±20 % +50…-20 % +80…-20 %
Номинальное напряжение, В 50 50 50 50 40
Климатическая категория -60/125/212 -60/125/212 -60/125/212 -60/125/212 -60/085/212
Тангенс угла потерь Сх<=10 пФ не норм.;
10 пФ <Сх<=50 пФ
>1,5(150/ Сх)х10-4;
>Сх>50 пФ не более
0,0015;		 33 пФ <Сх<=50 пФ
1,5(150/ Сх)х10-4;
>Сх>50 пФ не более
0,0015;		 не более 0,035 не более 0,035 не более 0,035
Сопротивление изоляции Сх<=0,025 мкФ
не менее 10 ГОм;
>Сх>0,025 мкФ
Rиз.·Сх не менее 250 с		 Сх<=0,025 мкФ
не менее 10 ГОм;
>Сх>0,025 мкФ
Rиз.·Сх не менее 250 с		 Сх<=0,025 мкФ
не менее 4 ГОм;
>Сх>0,025 мкФ
Rиз.·Сх не менее 100 с		 Сх<=0,025 мкФ
не менее 4 ГОм;
>Сх>0,025 мкФ
Rиз.·Сх не менее 100 с		 Сх<=0,025 мкФ
не менее 4 ГОм;
>Сх>0,025 мкФ
Rиз.·Сх не менее 100 с
Обозначение видоразмера Размеры, мм
Вариант “а” (рис.1) Вариант “б” (рис. 2) Вариант “в” (рис. 3) Вариант “4в” (рис. 3)
L max H max А L max B max H max А нелуженый луженый m min
 L B H m min
L B max H max L B max H max
1 6,8 4,6 2,5±0,5 5,6 4,0 3,0 2,5±0,8 1,5 +0,4/-0,2 1,3 1,0 1,5 +0,5/-0,2 1,4 1,2 0,2 1,6±0,2 0,8±0,2 0,8±0,2 0,2
5,0±0,8 1,2 1,4
2 8,4 6,7 5,0±0,5 7,5 5,0 4,5 5,0±0,8
2,5±0,8		 2,0 +0,4/-0,2 1,8 1,0 2,0 +0,5/-0,2 1,9 1,2 2,0±0,2 1,25±0,2 0,8±0,2
1,4 2,0 +0,7/-0,2 1,6
3 12,0 8,6 7,5±0,5 9,0 7,1 5,0 5,0±0,8 4,0 +0,5/-0,3 2,9 1,0 4,0 +0,7/-0,3 3,2 1,2 0,5 3,2±0,2 1,6±0,2 1,0 +0,2/-0,3
1,8 2,0
4   11,5 9,0 5,0 5,0±0,8 5,5 +0,5/-0,4 4,4 1,0
1,3*		 5,5 +0,7/-0,4 4,6 1,2
1,5*
7,5±1,5 1,8
2,2*		 2,0
2,4*
5   8,0 +0,7/-0,5 6,6 1,8 8,0 +0,9/-0,5 6,8 2,0
Примечание - * только для конденсаторов группы Н90
